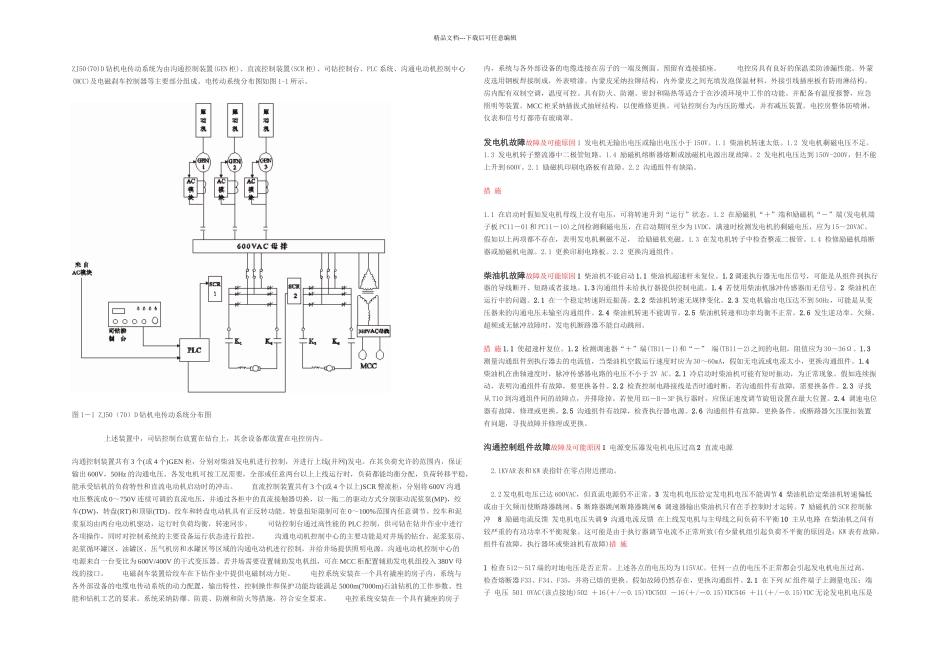

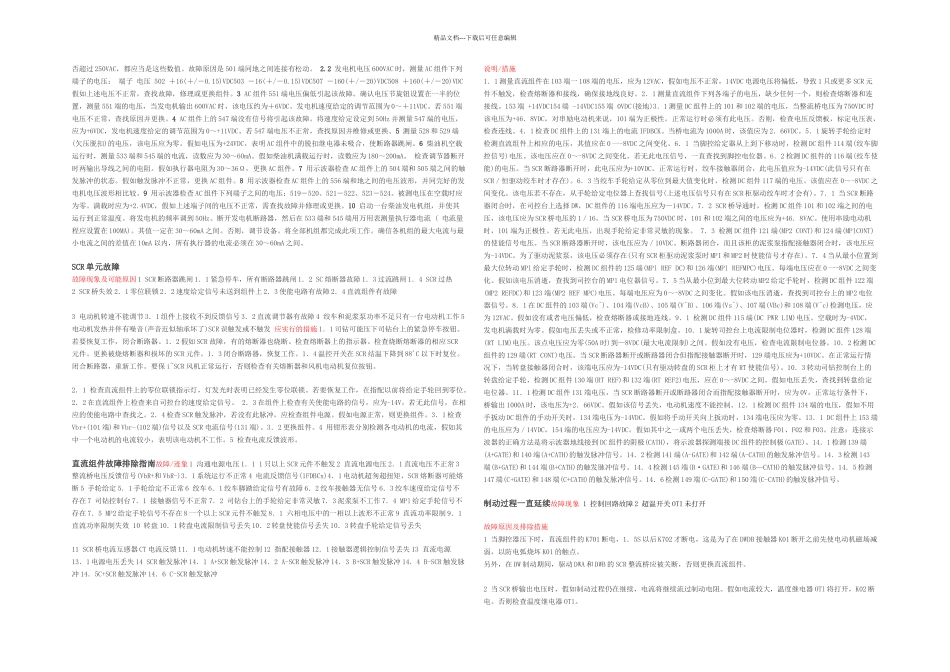

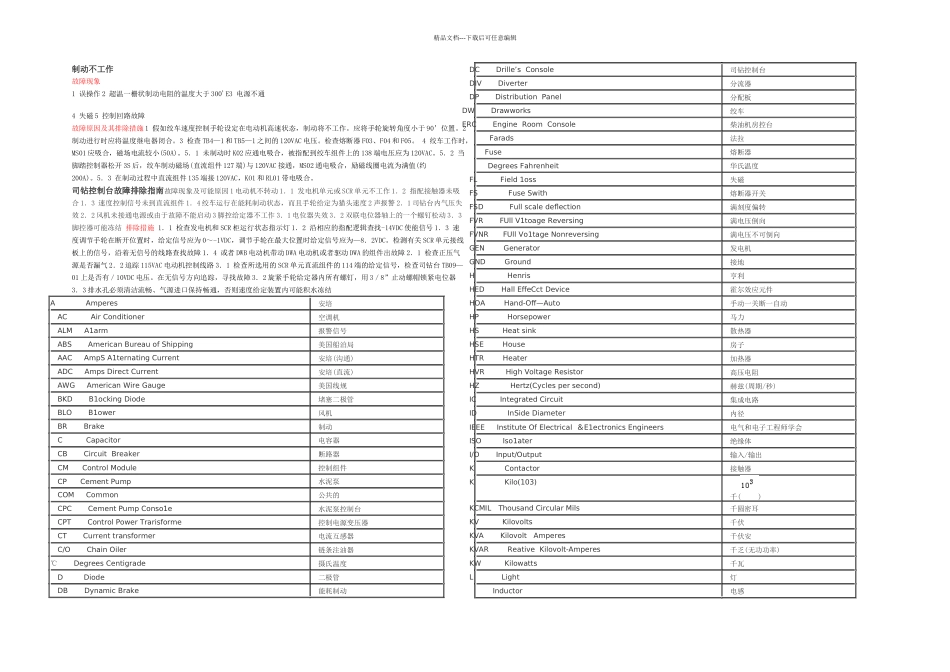

精品文档---下载后可任意编辑ZJ50(70)D 钻机电传动系统为由沟通控制装置(GEN 柜)、直流控制装置(SCR 柜)、司钻控制台、PLC 系统、沟通电动机控制中心 (MCC)及电磁刹车控制器等主要部分组成。电传动系统分布图如图 1-1 所示。图 1－1 ZJ50（70）D 钻机电传动系统分布图 上述装置中，司钻控制台放置在钻台上，其余设备都放置在电控房内。沟通控制装置共有 3 个(或 4 个)GEN 柜，分别对柴油发电机进行控制，并进行上线(并网)发电。在其负荷允许的范围内，保证输出 600V，50Hz 的沟通电压。各发电机可按工况需要，全部或任意两台以上上线运行时，负荷都能均衡分配，负荷转移平稳， 能承受钻机的负荷特性和直流电动机启动时的冲击。直流控制装置共有 3 个(或 4 个以上)SCR 整流柜，分别将 600V 沟通电压整流成 0～750V 连续可调的直流电压，并通过各柜中的直流接触器切换，以一拖二的驱动方式分别驱动泥浆泵(MP)，绞车(DW)，转盘(RT)和顶驱(TD)。绞车和转盘电动机具有正反转功能。转盘扭矩限制可在 0～100%范围内任意调节。绞车和泥 浆泵均由两台电动机驱动，运行时负荷均衡，转速同步。司钻控制台通过高性能的 PLC 控制，供司钻在钻井作业中进行 各项操作，同时对控制系统的主要设备运行状态进行监控。沟通电动机控制中心的主要功能是对井场的钻台、泥浆泵房、泥浆循环罐区、油罐区、压气机房和水罐区等区域的沟通电动机进行控制，并给井场提供照明电源。沟通电动机控制中心的电源来自一台变比为 600V/400V 的干式变压器。若井场需要设置辅助发电机组，可在 MCC 柜配置辅助发电机组投入 380V 母 线的接口。电磁刹车装置给绞车在下钻作业中提供电磁制动力矩。电控系统安装在一个具有撬座的房子内，系统与各外部设备的电缆电传动系统的动力配置，输出特性，控制操作和保护功能均能满足 5000m(7000m)石油钻机的工作参数、性 能和钻机工艺的要求。系统采纳防爆、防震、防潮和防火等措施，符合安全要求。电控系统安装在一个具有撬座的房子 内，系统与各外部设备的电缆连接在房子的一端及侧面。预留有连接插座。电控房具有良好的保温柔防渗漏性能。外蒙 皮选用钢板焊接制成，外表喷漆。内蒙皮采纳拉铆结构，内外蒙皮之间充填发泡保温材料，外接引线插座板有防雨淋结构。房内配有双制空调，温度可控。具有防火、防潮、密封和隔热等适合于在沙漠环境中工作的功能。并配备有温度报警，应急照明等装置。MCC 柜采纳...
