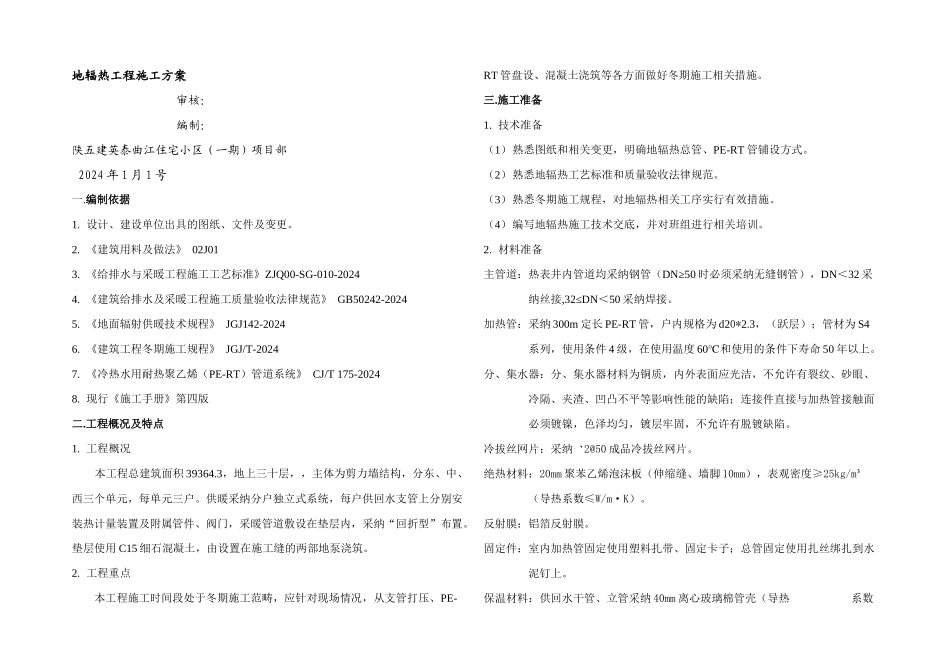

地辐热工程施工方案审核：编制：陕五建英泰曲江住宅小区（一期）项目部 2024 年 1 月 1 号一.编制依据1. 设计、建设单位出具的图纸、文件及变更。2. 《建筑用料及做法》 02J013. 《给排水与采暖工程施工工艺标准》ZJQ00-SG-010-20244. 《建筑给排水及采暖工程施工质量验收法律规范》 GB50242-20245. 《地面辐射供暖技术规程》 JGJ142-20246. 《建筑工程冬期施工规程》 JGJ/T-20247. 《冷热水用耐热聚乙烯（PE-RT）管道系统》 CJ/T 175-20248. 现行《施工手册》第四版二.工程概况及特点1. 工程概况本工程总建筑面积 39364.3，地上三十层，，主体为剪力墙结构，分东、中、西三个单元，每单元三户。供暖采纳分户独立式系统，每户供回水支管上分别安装热计量装置及附属管件、阀门，采暖管道敷设在垫层内，采纳“回折型”布置。垫层使用 C15 细石混凝土，由设置在施工缝的两部地泵浇筑。2. 工程重点本工程施工时间段处于冬期施工范畴，应针对现场情况，从支管打压、PE-RT 管盘设、混凝土浇筑等各方面做好冬期施工相关措施。三.施工准备1. 技术准备（1）熟悉图纸和相关变更，明确地辐热总管、PE-RT 管铺设方式。（2）熟悉地辐热工艺标准和质量验收法律规范。（3）熟悉冬期施工规程，对地辐热相关工序实行有效措施。（4）编写地辐热施工技术交底，并对班组进行相关培训。2. 材料准备主管道：热表井内管道均采纳钢管（DN≥50 时必须采纳无缝钢管），DN＜32 采纳丝接,32≤DN＜50 采纳焊接。加热管：采纳 300m 定长 PE-RT 管，户内规格为 d20*2.3，（跃层）；管材为 S4系列，使用条件 4 级，在使用温度 60℃和使用的条件下寿命 50 年以上。分、集水器：分、集水器材料为铜质，内外表面应光洁，不允许有裂纹、砂眼、冷隔、夹渣、凹凸不平等影响性能的缺陷；连接件直接与加热管接触面必须镀镍，色泽均匀，镀层牢固，不允许有脱镀缺陷。冷拔丝网片：采纳2@50 成品冷拔丝网片。绝热材料：20mm 聚苯乙烯泡沫板（伸缩缝、墙脚 10mm），表观密度≥25kg/m³（导热系数≤W/m·K）。反射膜：铝箔反射膜。固定件：室内加热管固定使用塑料扎带、固定卡子；总管固定使用扎丝绑扎到水泥钉上。保温材料：供回水干管、立管采纳 40mm 离心玻璃棉管壳（导热 系数精品文档---下载后可任意编辑≤·K）；进户加热管及伸缩缝处加热管采纳聚氯乙烯波纹套管；加热管间距小于 100mm 部位采纳聚氯乙烯柔性套管。冬期施工材料：垫...
