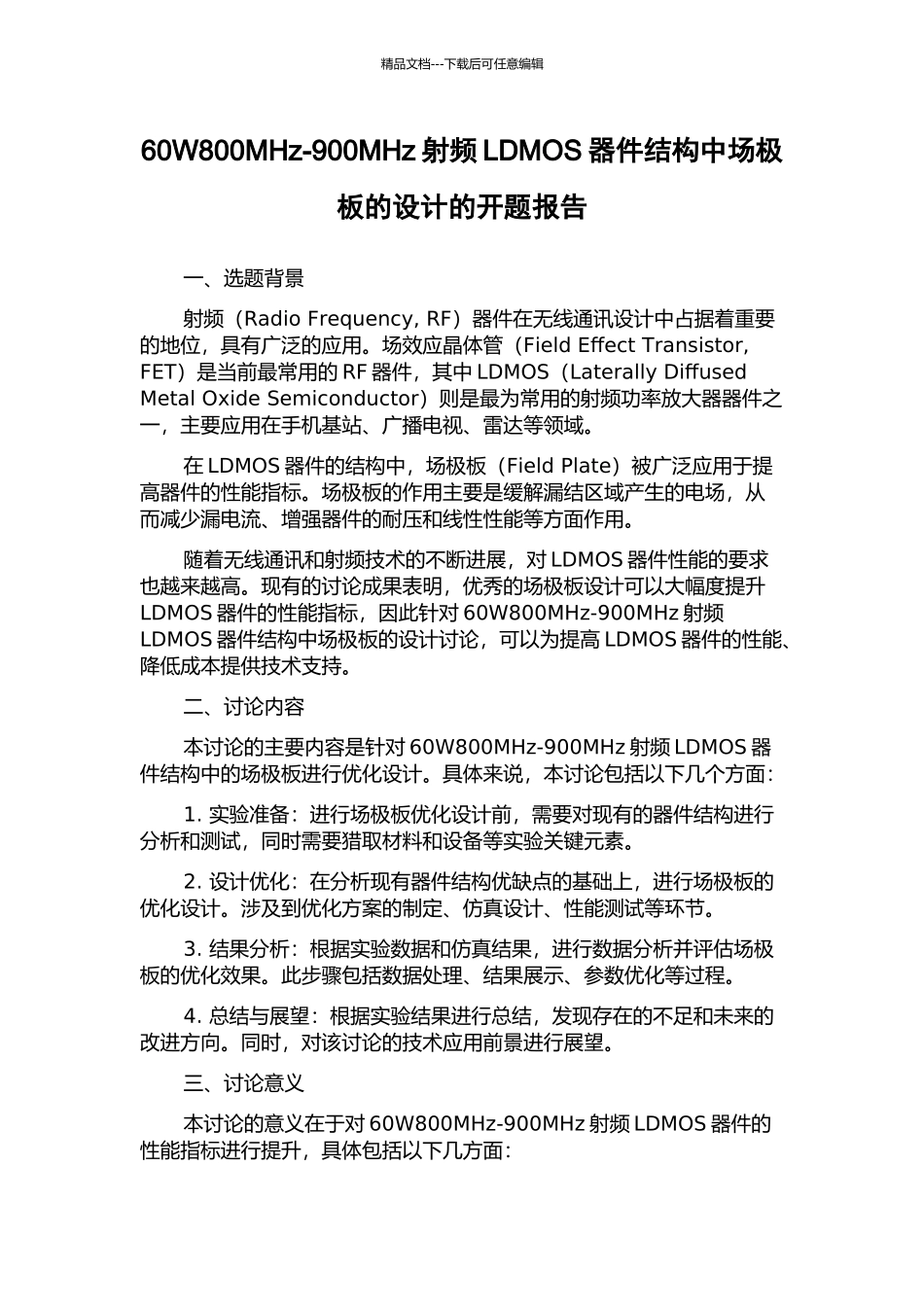

60W800MHz-900MHz射频LDMOS器件结构中场极板的设计的开题报告

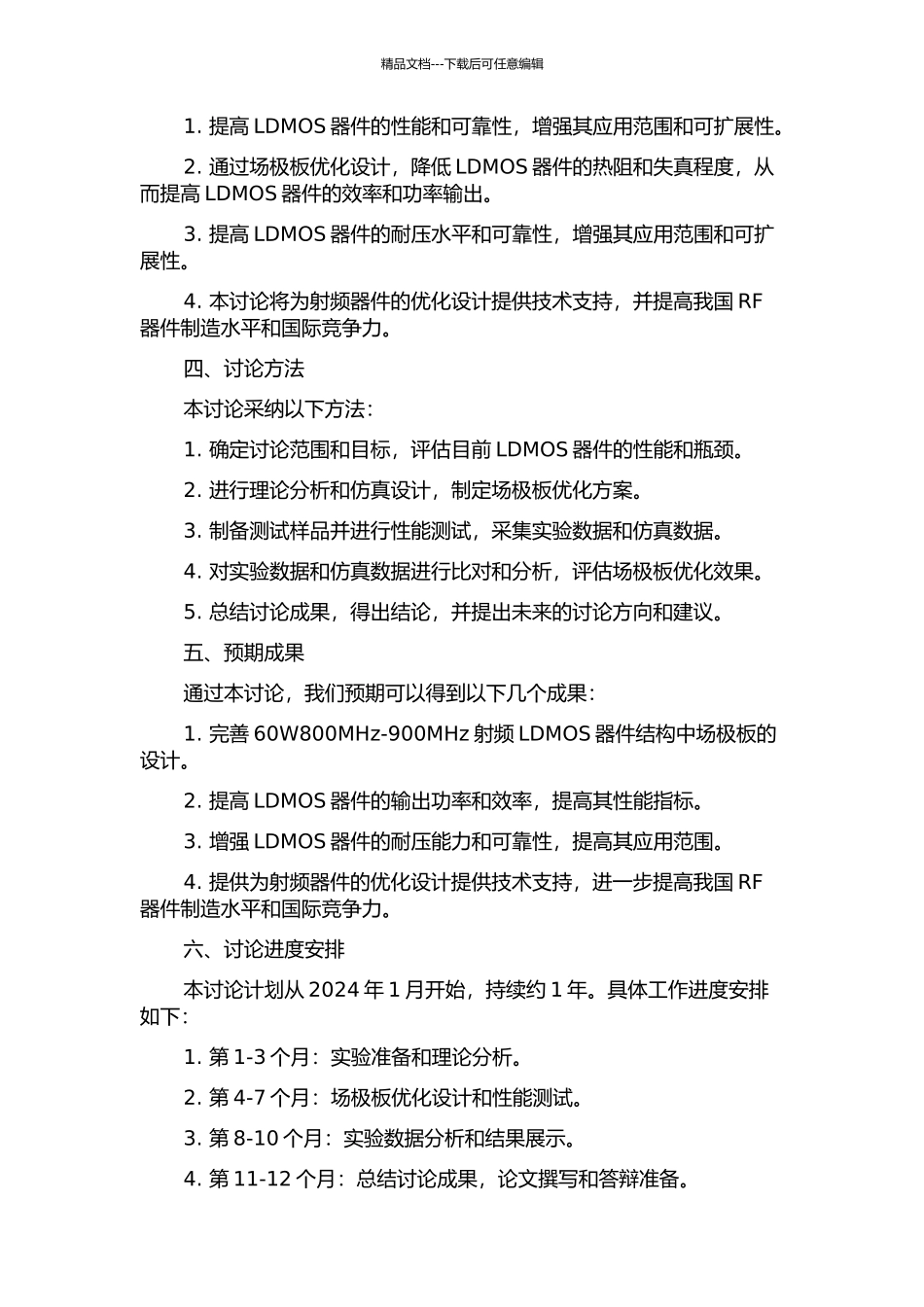

精品文档---下载后可任意编辑60W800MHz-900MHz 射频 LDMOS 器件结构中场极板的设计的开题报告一、选题背景射频（Radio Frequency, RF）器件在无线通讯设计中占据着重要的地位，具有广泛的应用。场效应晶体管（Field Effect Transistor, FET）是当前最常用的 RF 器件，其中 LDMOS（Laterally Diffused Metal Oxide Semiconductor）则是最为常用的射频功率放大器器件之一，主要应用在手机基站、广播电视、雷达等领域。在 LDMOS 器件的结构中，场极板（Field Plate）被广泛应用于提高器件的性能指标。场极板的作用主要是缓解漏结区域产生的电场，从而减少漏电流、增强器件的耐压和线性性能等方面作用。随着无线通讯和射频技术的不断进展，对 LDMOS 器件性能的要求也越来越高。现有的讨论成果表明，优秀的场极板设计可以大幅度提升LDMOS 器件的性能指标，因此针对 60W800MHz-900MHz 射频LDMOS 器件结构中场极板的设计讨论，可以为提高 LDMOS 器件的性能、降低成本提供技术支持。二、讨论内容本讨论的主要内容是针对 60W800MHz-900MHz 射频 LDMOS 器件结构中的场极板进行优化设计。具体来说，本讨论包括以下几个方面：1. 实验准备：进行场极板优化设计前，需要对现有的器件结构进行分析和测试，同时需要猎取材料和设备等实验关键元素。2. 设计优化：在分析现有器件结构优缺点的基础上，进行场极板的优化设计。涉及到优化方案的制定、仿真设计、性能测试等环节。3. 结果分析：根据实验数据和仿真结果，进行数据分析并评估场极板的优化效果。此步骤包括数据处理、结果展示、参数优化等过程。4. 总结与展望：根据实验结果进行总结，发现存在的不足和未来的改进方向。同时，对该讨论的技术应用前景进行展望。三、讨论意义本讨论的意义在于对 60W800MHz-900MHz 射频 LDMOS 器件的性能指标进行提升，具体包括以下几方面：精品文档---下载后可任意编辑1. 提高 LDMOS 器件的性能和可靠性，增强其应用范围和可扩展性。2. 通过场极板优化设计，降低 LDMOS 器件的热阻和失真程度，从而提高 LDMOS 器件的效率和功率输出。3. 提高 LDMOS 器件的耐压水平和可靠性，增强其应用范围和可扩展性。4. 本讨论将为射频器件的优化设计提供技术支持，并提高我国 RF器件制造水平和国际竞争力。四、讨论方法本讨论采纳以下方法：1. 确定讨论范围和目标，评估目前 LDMOS 器件的性能和瓶颈。2. 进行理论分析和仿真设计，制...
