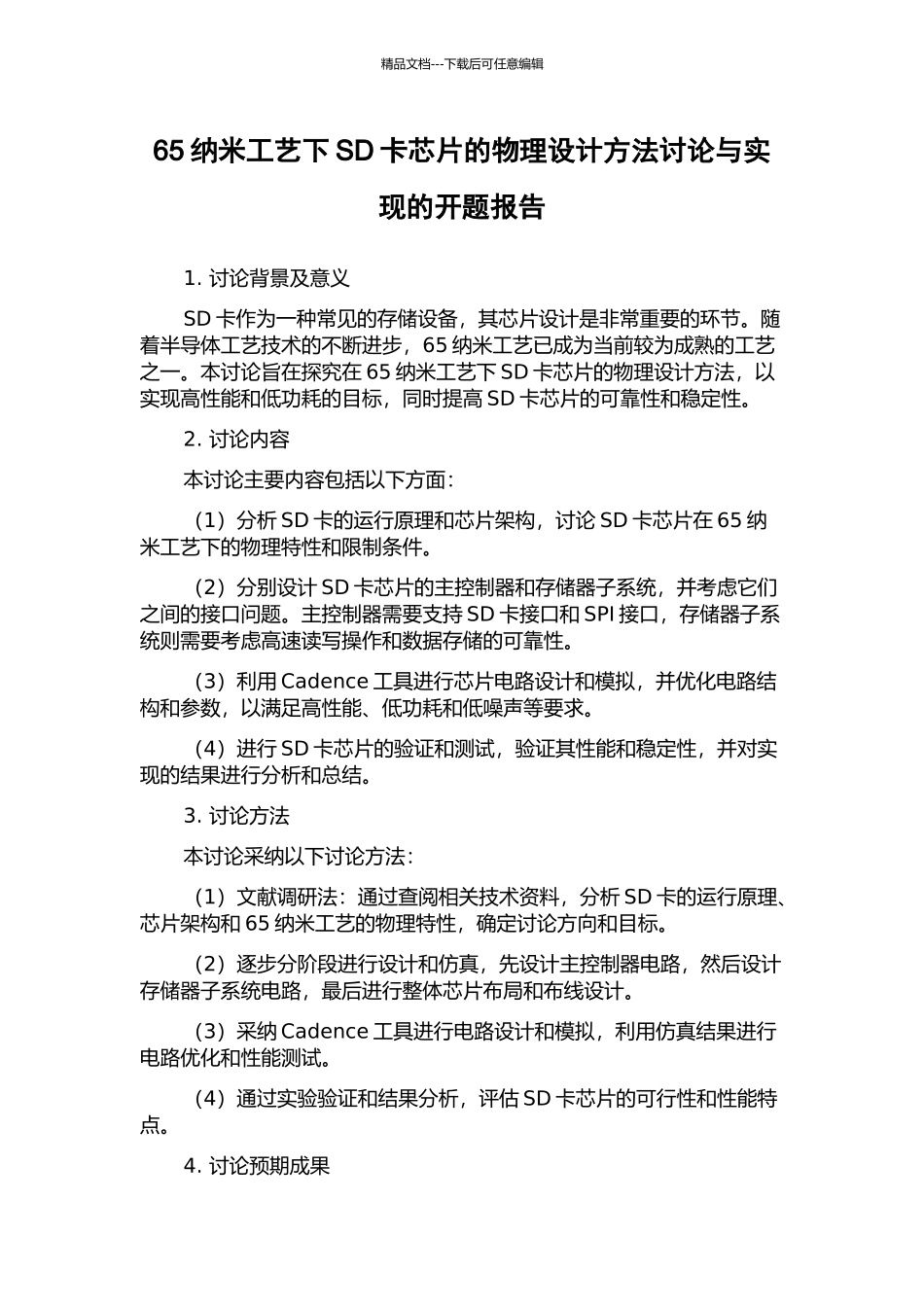

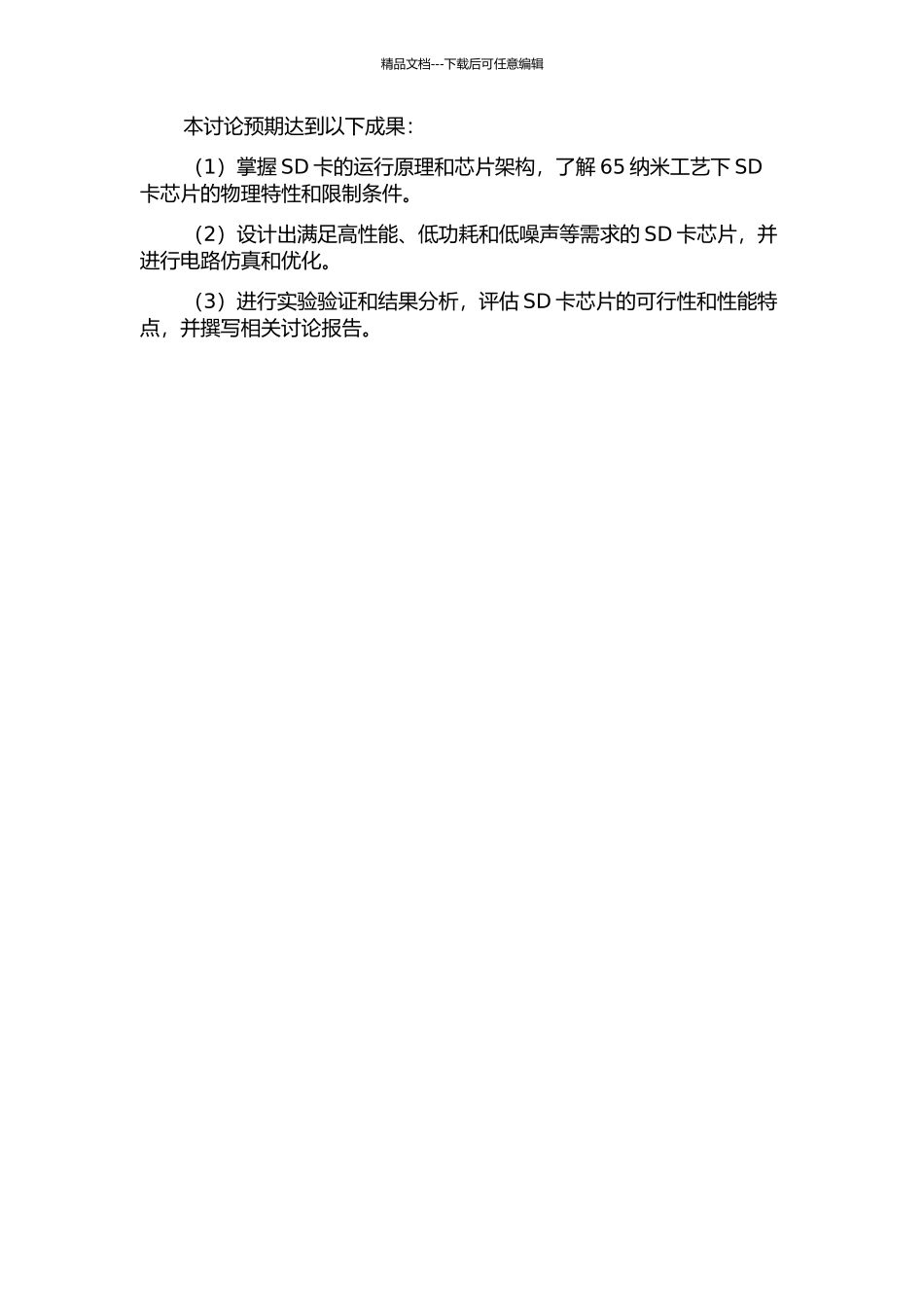

精品文档---下载后可任意编辑65 纳米工艺下 SD 卡芯片的物理设计方法讨论与实现的开题报告1. 讨论背景及意义SD 卡作为一种常见的存储设备，其芯片设计是非常重要的环节。随着半导体工艺技术的不断进步，65 纳米工艺已成为当前较为成熟的工艺之一。本讨论旨在探究在 65 纳米工艺下 SD 卡芯片的物理设计方法，以实现高性能和低功耗的目标，同时提高 SD 卡芯片的可靠性和稳定性。2. 讨论内容本讨论主要内容包括以下方面：（1）分析 SD 卡的运行原理和芯片架构，讨论 SD 卡芯片在 65 纳米工艺下的物理特性和限制条件。（2）分别设计 SD 卡芯片的主控制器和存储器子系统，并考虑它们之间的接口问题。主控制器需要支持 SD 卡接口和 SPI 接口，存储器子系统则需要考虑高速读写操作和数据存储的可靠性。（3）利用 Cadence 工具进行芯片电路设计和模拟，并优化电路结构和参数，以满足高性能、低功耗和低噪声等要求。（4）进行 SD 卡芯片的验证和测试，验证其性能和稳定性，并对实现的结果进行分析和总结。3. 讨论方法本讨论采纳以下讨论方法：（1）文献调研法：通过查阅相关技术资料，分析 SD 卡的运行原理、芯片架构和 65 纳米工艺的物理特性，确定讨论方向和目标。（2）逐步分阶段进行设计和仿真，先设计主控制器电路，然后设计存储器子系统电路，最后进行整体芯片布局和布线设计。（3）采纳 Cadence 工具进行电路设计和模拟，利用仿真结果进行电路优化和性能测试。（4）通过实验验证和结果分析，评估 SD 卡芯片的可行性和性能特点。4. 讨论预期成果精品文档---下载后可任意编辑本讨论预期达到以下成果：（1）掌握 SD 卡的运行原理和芯片架构，了解 65 纳米工艺下 SD卡芯片的物理特性和限制条件。（2）设计出满足高性能、低功耗和低噪声等需求的 SD 卡芯片，并进行电路仿真和优化。（3）进行实验验证和结果分析，评估 SD 卡芯片的可行性和性能特点，并撰写相关讨论报告。
