65dB信噪失真比低功耗流水线ADC设计与实现的开题报告

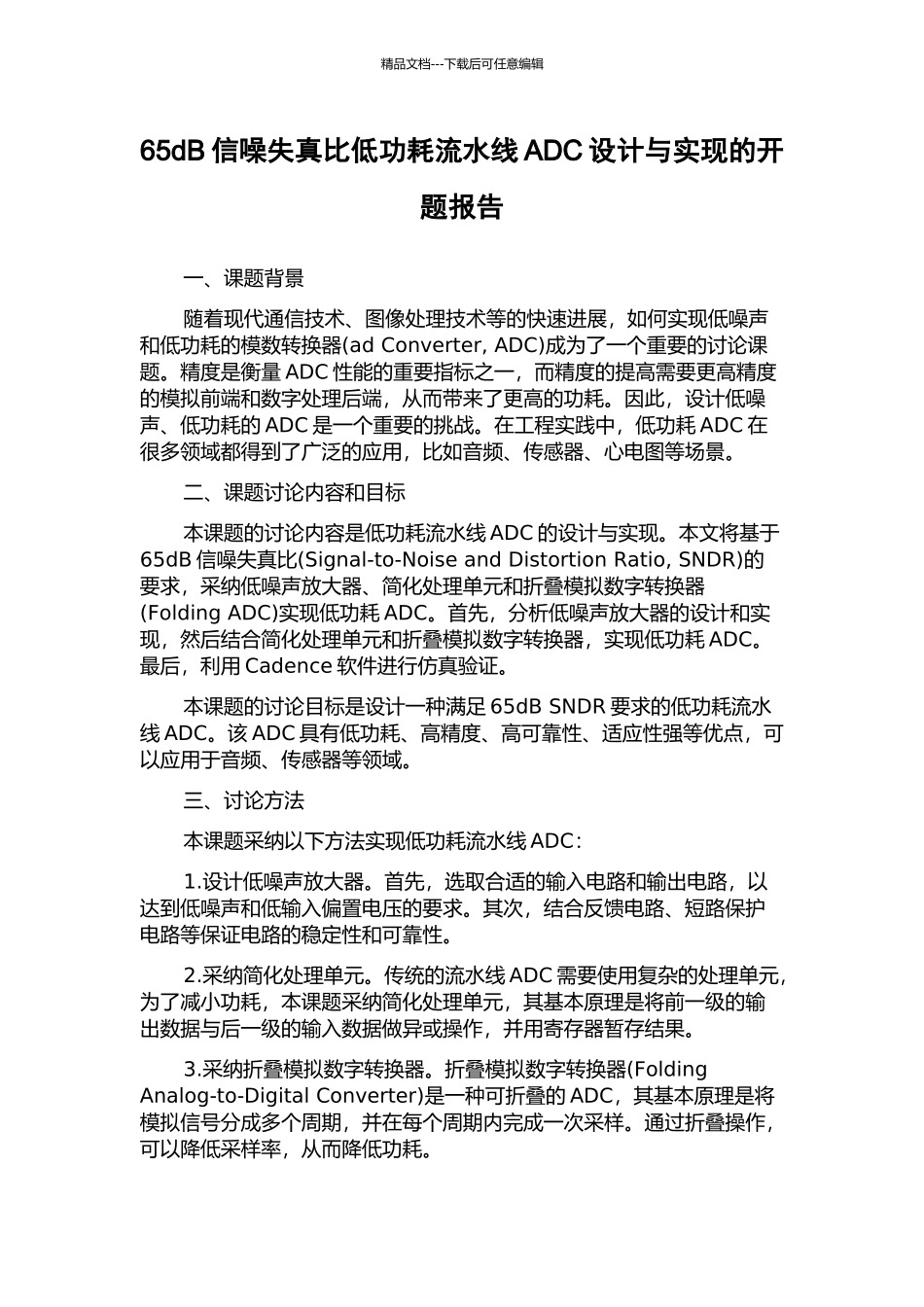

65dB信噪失真比低功耗流水线ADC设计与实现的开题报告_第1页
1/2
65dB信噪失真比低功耗流水线ADC设计与实现的开题报告_第2页
2/2
精品文档---下载后可任意编辑65dB 信噪失真比低功耗流水线 ADC 设计与实现的开题报告一、课题背景随着现代通信技术、图像处理技术等的快速进展,如何实现低噪声和低功耗的模数转换器(ad Converter, ADC)成为了一个重要的讨论课题。精度是衡量 ADC 性能的重要指标之一,而精度的提高需要更高精度的模拟前端和数字处理后端,从而带来了更高的功耗。因此,设计低噪声、低功耗的 ADC 是一个重要的挑战。在工程实践中,低功耗 ADC 在很多领域都得到了广泛的应用,比如音频、传感器、心电图等场景。二、课题讨论内容和目标本课题的讨论内容是低功耗流水线 ADC 的设计与实现。本文将基于65dB 信噪失真比(Signal-to-Noise and Distortion Ratio, SNDR)的要求,采纳低噪声放大器、简化处理单元和折叠模拟数字转换器(Folding ADC)实现低功耗 ADC。首先,分析低噪声放大器的设计和实现,然后结合简化处理单元和折叠模拟数字转换器,实现低功耗 ADC。最后,利用 Cadence 软件进行仿真验证。本课题的讨论目标是设计一种满足 65dB SNDR 要求的低功耗流水线 ADC。该 ADC 具有低功耗、高精度、高可靠性、适应性强等优点,可以应用于音频、传感器等领域。三、讨论方法本课题采纳以下方法实现低功耗流水线 ADC:1.设计低噪声放大器。首先,选取合适的输入电路和输出电路,以达到低噪声和低输入偏置电压的要求。其次,结合反馈电路、短路保护电路等保证电路的稳定性和可靠性。2.采纳简化处理单元。传统的流水线 ADC 需要使用复杂的处理单元,为了减小功耗,本课题采纳简化处理单元,其基本原理是将前一级的输出数据与后一级的输入数据做异或操作,并用寄存器暂存结果。3.采纳折叠模拟数字转换器。折叠模拟数字转换器(Folding Analog-to-Digital Converter)是一种可折叠的 ADC,其基本原理是将模拟信号分成多个周期,并在每个周期内完成一次采样。通过折叠操作,可以降低采样率,从而降低功耗。精品文档---下载后可任意编辑4.仿真验证。本文采纳 Cadence 软件进行仿真验证,对 ADC 的后端、前端电路进行步进仿真,以验证 ADC 的性能和准确度。四、预期结果通过以上方法,本课题预期实现一个满足 65dB SNDR 要求的低功耗流水线 ADC。该 ADC 的输入分辨率为 8 位或 10 位。其性能至少有以下几个指标:1. SNDR 不小于 65dB2. 采样率至少为 1MHz3. 功耗低于 100uW4. 状态转换时间小于 1us五、讨论意义本课题的...
