65纳米工艺下低功耗CAM的研究与设计的开题报告

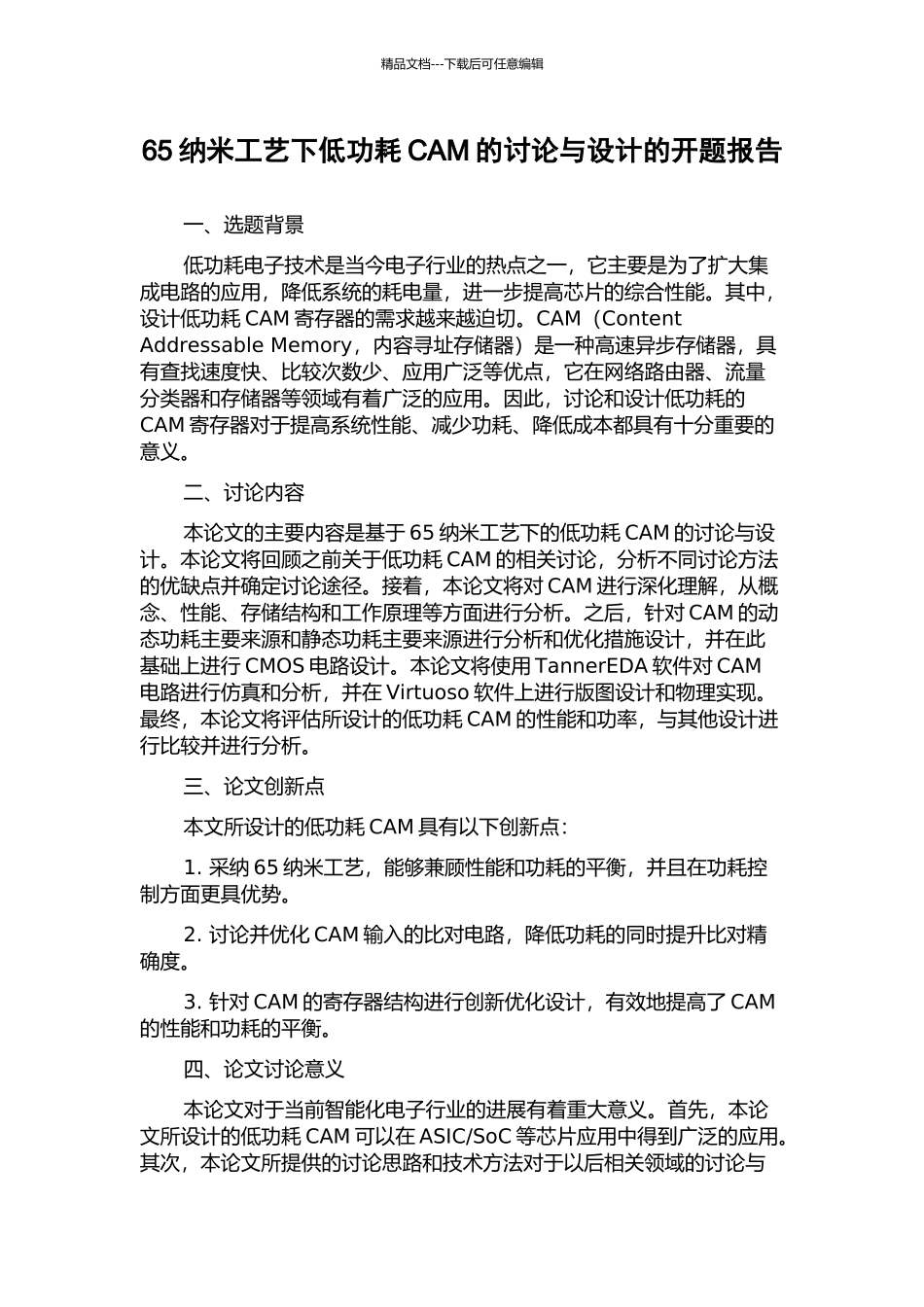

65纳米工艺下低功耗CAM的研究与设计的开题报告_第1页
1/2
65纳米工艺下低功耗CAM的研究与设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑65 纳米工艺下低功耗 CAM 的讨论与设计的开题报告一、选题背景低功耗电子技术是当今电子行业的热点之一,它主要是为了扩大集成电路的应用,降低系统的耗电量,进一步提高芯片的综合性能。其中,设计低功耗 CAM 寄存器的需求越来越迫切。CAM(Content Addressable Memory,内容寻址存储器)是一种高速异步存储器,具有查找速度快、比较次数少、应用广泛等优点,它在网络路由器、流量分类器和存储器等领域有着广泛的应用。因此,讨论和设计低功耗的CAM 寄存器对于提高系统性能、减少功耗、降低成本都具有十分重要的意义。二、讨论内容本论文的主要内容是基于 65 纳米工艺下的低功耗 CAM 的讨论与设计。本论文将回顾之前关于低功耗 CAM 的相关讨论,分析不同讨论方法的优缺点并确定讨论途径。接着,本论文将对 CAM 进行深化理解,从概念、性能、存储结构和工作原理等方面进行分析。之后,针对 CAM 的动态功耗主要来源和静态功耗主要来源进行分析和优化措施设计,并在此基础上进行 CMOS 电路设计。本论文将使用 TannerEDA 软件对 CAM电路进行仿真和分析,并在 Virtuoso 软件上进行版图设计和物理实现。最终,本论文将评估所设计的低功耗 CAM 的性能和功率,与其他设计进行比较并进行分析。三、论文创新点本文所设计的低功耗 CAM 具有以下创新点:1. 采纳 65 纳米工艺,能够兼顾性能和功耗的平衡,并且在功耗控制方面更具优势。2. 讨论并优化 CAM 输入的比对电路,降低功耗的同时提升比对精确度。3. 针对 CAM 的寄存器结构进行创新优化设计,有效地提高了 CAM的性能和功耗的平衡。 四、论文讨论意义 本论文对于当前智能化电子行业的进展有着重大意义。首先,本论文所设计的低功耗 CAM 可以在 ASIC/SoC 等芯片应用中得到广泛的应用。其次,本论文所提供的讨论思路和技术方法对于以后相关领域的讨论与精品文档---下载后可任意编辑开发也有着一定的借鉴意义。最后,本论文的成果将为打破目前低功耗CAM 讨论的瓶颈提供一定的帮助和指引。五、论文讨论方法本论文采纳了以下方法:1. 讨论已有的低功耗 CAM 的相关讨论,并分析其优缺点;2. 对 CAM 进行深化理解,包括概念、性能、存储结构和工作原理等方面;3. 针对 CAM 的动态功耗主要来源和静态功耗主要来源进行分析和优化措施设计;4. 使用 TannerEDA 软件对 CAM 电路进行仿真和分析;5. 在 Virtuoso 软件上进...
