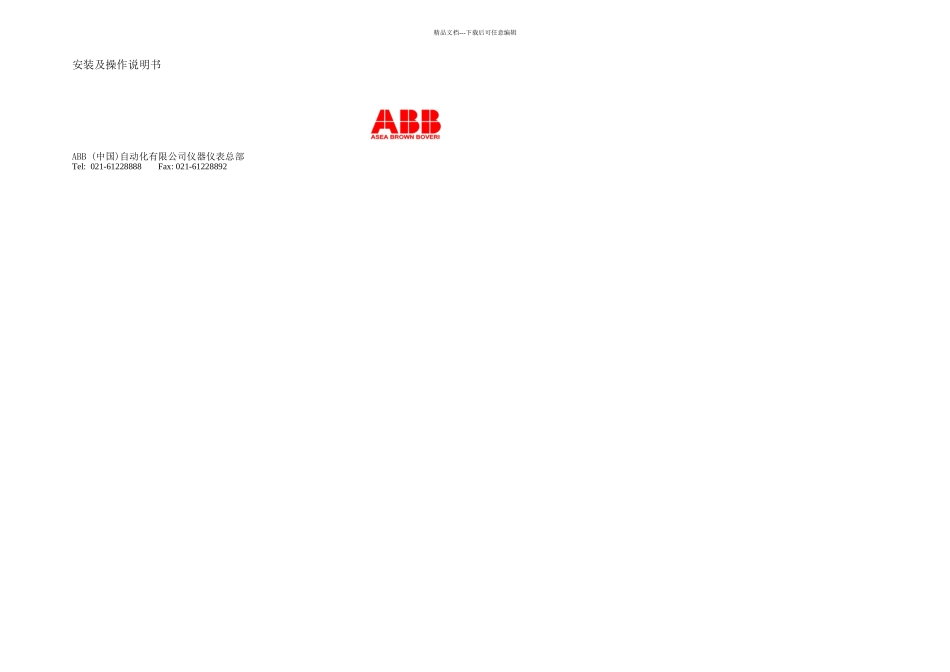

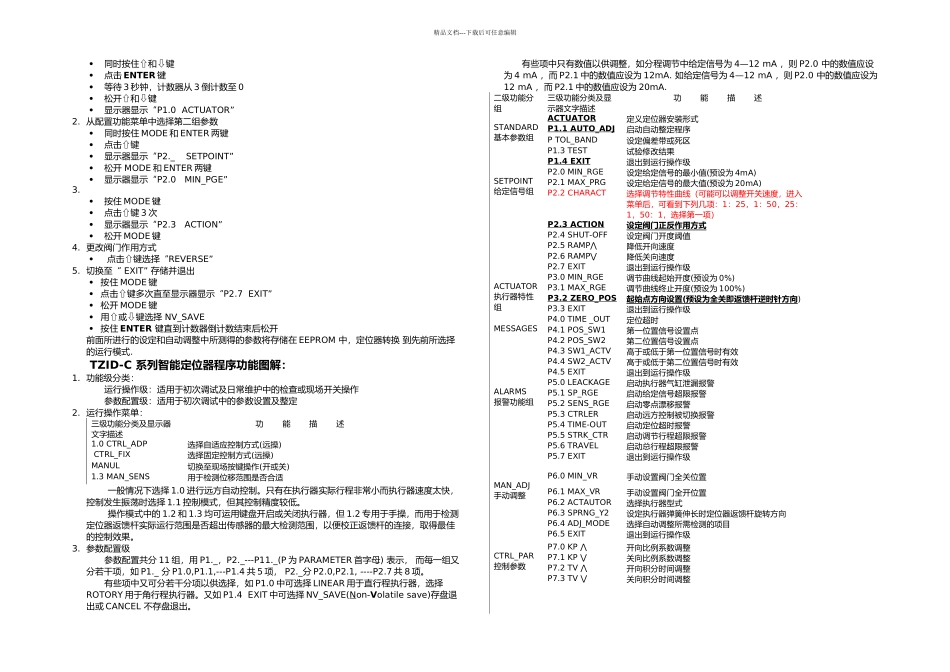

精品文档---下载后可任意编辑安装及操作说明书ABB (中国)自动化有限公司仪器仪表总部Tel: 021-61228888 Fax: 021-61228892气路连接使用与定位器气源端口处标识的标准接口连接气源连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线(一般只需+11,-12,+31,-32)+11-12控制信号输入端子(DC4---20mA,负载电阻 Max.410 欧姆)+31-32位置返馈输出端子(DC4---20Ma,DCS+24V 供电)+41-42全关信号输出端子(光电耦合器输出)+51-52全开信号输出端子(光电耦合器输出)+81-82开关信号输入端子(光电耦合器输入)+83-84报警信号输出端子(光电耦合器输出)+41-42低位信号输出端子(干簧管接点输出,5---11VDC, <8 mA)+51-52高位信号输出端子(干簧管接点输出,5---11VDC, <8 mA)调试步骤1.接通气源,检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为 7BAR,但实际供气压力必须参考执行器所容许的最大气源压力)。2.接通 4---20mA 输入信号。(定位器的工作电源取自输入信号,由 DCS 二线制供电,不能将DC24V 直接加至定位器,否则有可能损坏定位器电路)。3.检查位置返馈杆的安装角度(如定位器与执行器整体供货,则已经由执行器供货商安装调试完毕,只需作检查确认,该步并非必须):按住 MODE 键。并同时点击⇧或⇩键,直到操作模式代码显示出来。松开 MODE 键。使用⇧或⇩键操作,使执行器分别运行到两个终端位置,记录两终端角度两个角度应符合下列推举角度范围(最小角位移 20 度,无需严格对称)直行程应用范围在 -28º--- +28º 之内。角行程应用范围在 -57º--- +57º 之内。全行程角度应不小于 25º4.切换至参数配置菜单同时按住⇧和⇩键点击 ENTER 键等待 3 秒钟,计数器从 3 计数到 0松开⇧和⇩键程序自动进入 P1.0 配置菜单。5.使用⇧和⇩键选择定位器安装形式为直行程或角行程。角行程安装形式:定位器没有返馈杆,其返馈轴与执行器角位移输出轴同轴心一般角位移为 90º直行程安装形式:定位器必须通过返馈杆驱动定位器的转动轴,一般定位器的 返馈杆角位移小于 60º, 用于驱动直行程阀门气动执行器。注意: 进行自动调整之前,请确认实际安装形式是否与定位器菜单所选形式相符,因为自动调整过程中定位器对执行器 行程终端的定义方法不同,且线性化校正数据库不同,可能导致较大的非线性误差。6.启动自动调整程序(执行器...
