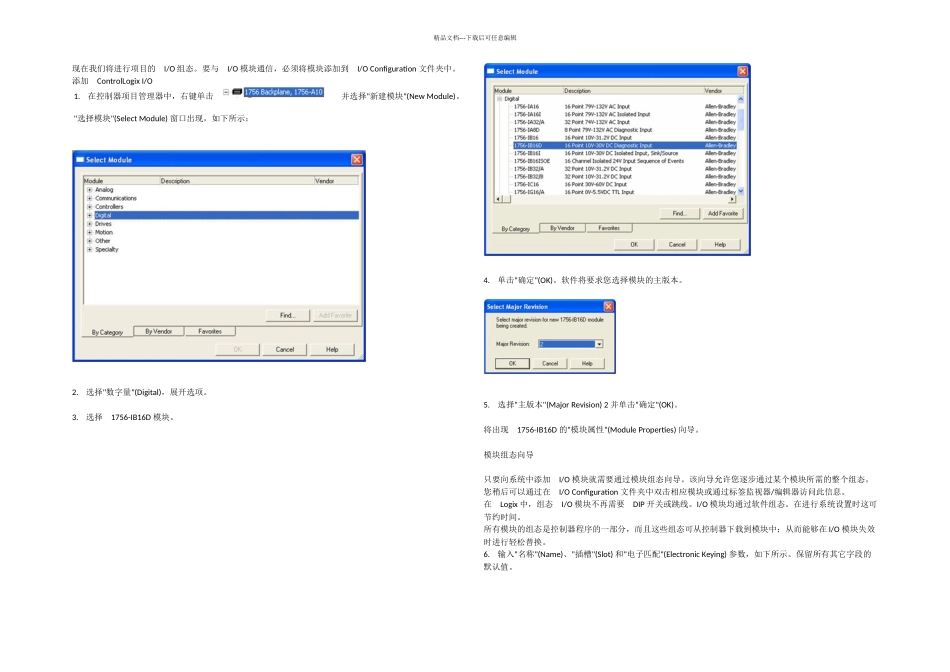

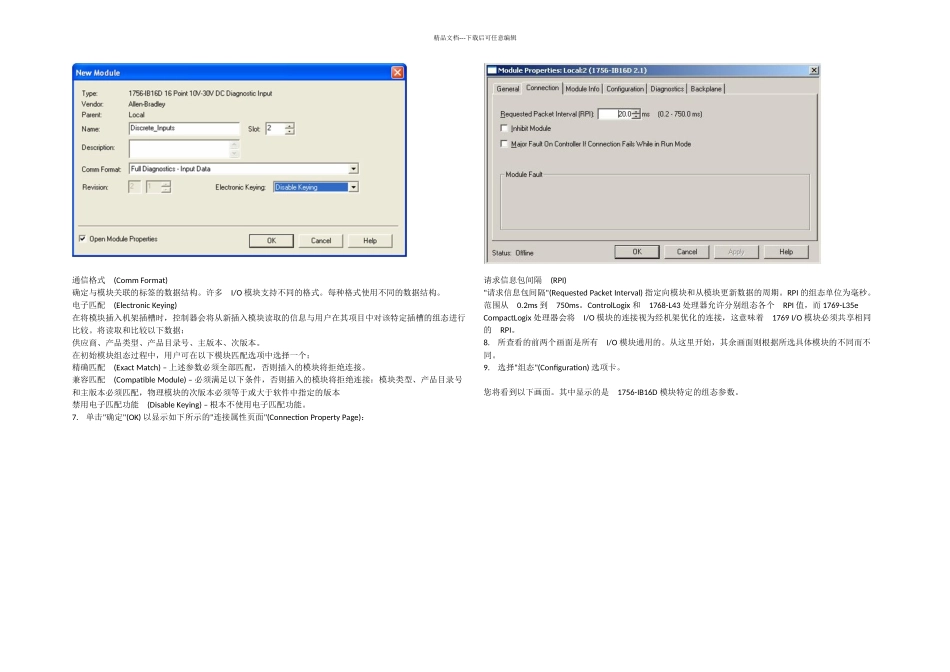

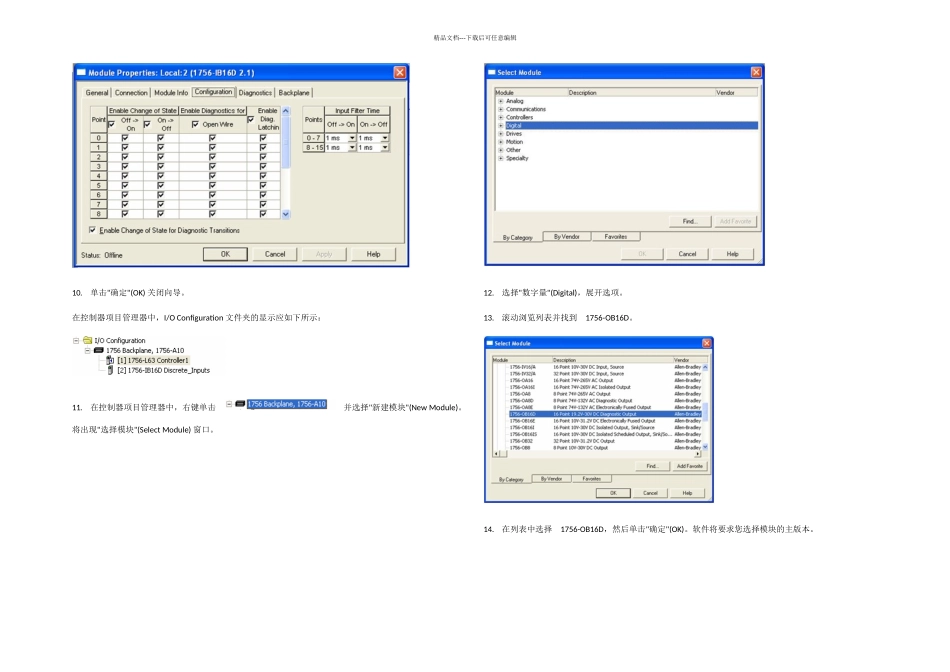

精品文档---下载后可任意编辑现在我们将进行项目的 I/O 组态。要与 I/O 模块通信，必须将模块添加到 I/O Configuration 文件夹中。添加 ControlLogix I/O 1. 在控制器项目管理器中，右键单击 并选择"新建模块"(New Module)。 "选择模块"(Select Module) 窗口出现，如下所示： 2. 选择"数字量"(Digital)，展开选项。 3. 选择 1756-IB16D 模块。 4. 单击"确定"(OK)。软件将要求您选择模块的主版本。 5. 选择"主版本"(Major Revision) 2 并单击"确定"(OK)。 将出现 1756-IB16D 的"模块属性"(Module Properties) 向导。 模块组态向导 只要向系统中添加 I/O 模块就需要通过模块组态向导。该向导允许您逐步通过某个模块所需的整个组态。您稍后可以通过在 I/O Configuration 文件夹中双击相应模块或通过标签监视器/编辑器访问此信息。在 Logix 中，组态 I/O 模块不再需要 DIP 开关或跳线。I/O 模块均通过软件组态。在进行系统设置时这可节约时间。所有模块的组态是控制器程序的一部分，而且这些组态可从控制器下载到模块中；从而能够在 I/O 模块失效时进行轻松替换。6. 输入"名称"(Name)、"插槽"(Slot) 和"电子匹配"(Electronic Keying) 参数，如下所示。保留所有其它字段的默认值。 精品文档---下载后可任意编辑 通信格式 (Comm Format)确定与模块关联的标签的数据结构。许多 I/O 模块支持不同的格式。每种格式使用不同的数据结构。电子匹配 (Electronic Keying)在将模块插入机架插槽时，控制器会将从新插入模块读取的信息与用户在其项目中对该特定插槽的组态进行比较。将读取和比较以下数据：供应商、产品类型、产品目录号、主版本、次版本。在初始模块组态过程中，用户可在以下模块匹配选项中选择一个：精确匹配 (Exact Match) – 上述参数必须全部匹配，否则插入的模块将拒绝连接。兼容匹配 (Compatible Module) – 必须满足以下条件，否则插入的模块将拒绝连接：模块类型、产品目录号和主版本必须匹配，物理模块的次版本必须等于或大于软件中指定的版本禁用电子匹配功能 (Disable Keying) – 根本不使用电子匹配功能。7. 单击"确定"(OK) 以显示如下所示的"连接属性页面"(Connection Property Page)： 请求信息包间隔 (RPI)"请求信息包间隔"(Requested Packet Interval) 指定向模块和从模块更新数据的周期。RPI 的组态单位为毫秒。范围从 0.2ms 到 750ms。Co...
