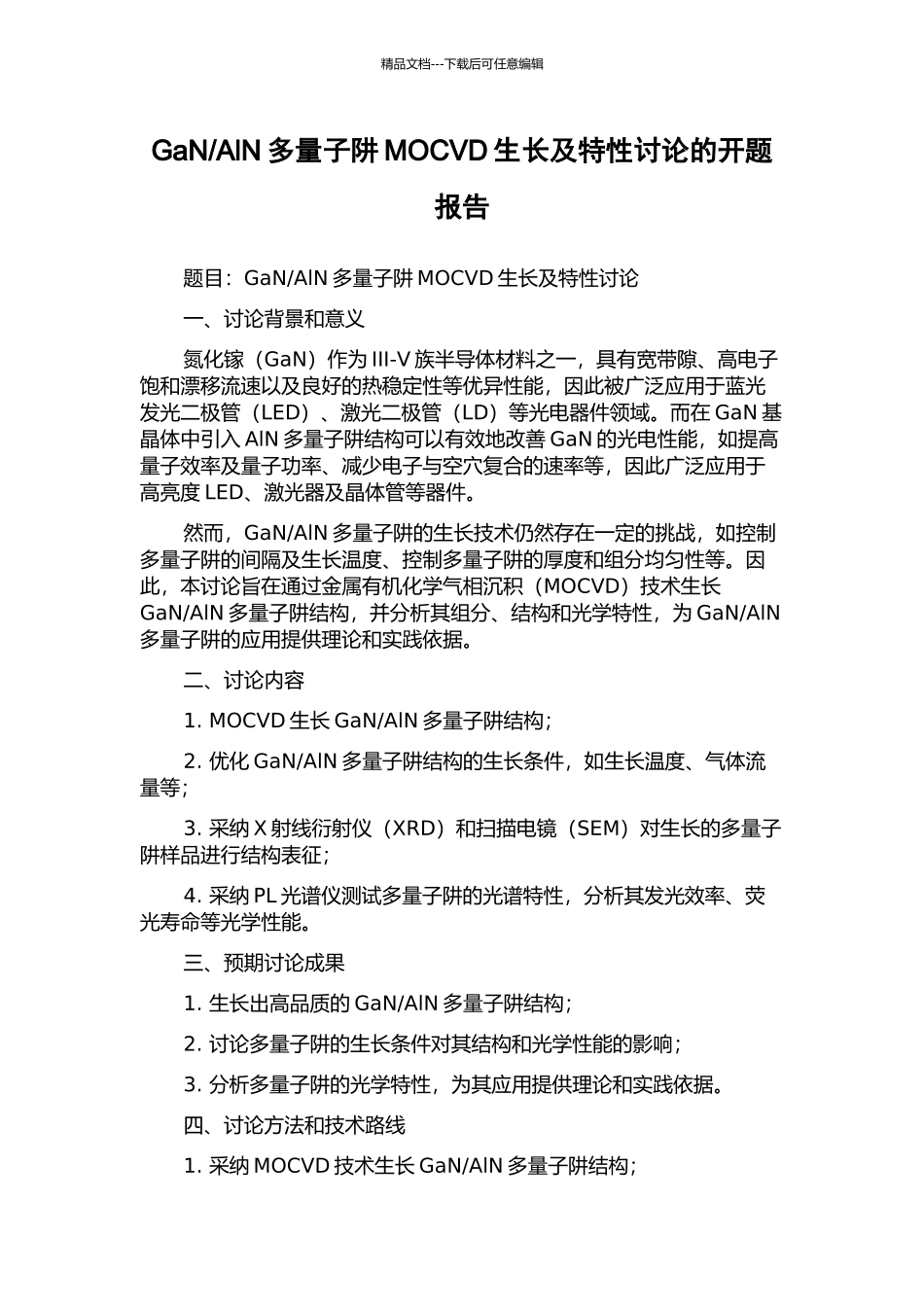

精品文档---下载后可任意编辑GaN/AlN 多量子阱 MOCVD 生长及特性讨论的开题报告题目：GaN/AlN 多量子阱 MOCVD 生长及特性讨论一、讨论背景和意义氮化镓（GaN）作为 III-V 族半导体材料之一，具有宽带隙、高电子饱和漂移流速以及良好的热稳定性等优异性能，因此被广泛应用于蓝光发光二极管（LED）、激光二极管（LD）等光电器件领域。而在 GaN 基晶体中引入 AlN 多量子阱结构可以有效地改善 GaN 的光电性能，如提高量子效率及量子功率、减少电子与空穴复合的速率等，因此广泛应用于高亮度 LED、激光器及晶体管等器件。然而，GaN/AlN 多量子阱的生长技术仍然存在一定的挑战，如控制多量子阱的间隔及生长温度、控制多量子阱的厚度和组分均匀性等。因此，本讨论旨在通过金属有机化学气相沉积（MOCVD）技术生长GaN/AlN 多量子阱结构，并分析其组分、结构和光学特性，为 GaN/AlN多量子阱的应用提供理论和实践依据。二、讨论内容1. MOCVD 生长 GaN/AlN 多量子阱结构；2. 优化 GaN/AlN 多量子阱结构的生长条件，如生长温度、气体流量等；3. 采纳 X 射线衍射仪（XRD）和扫描电镜（SEM）对生长的多量子阱样品进行结构表征；4. 采纳 PL 光谱仪测试多量子阱的光谱特性，分析其发光效率、荧光寿命等光学性能。三、预期讨论成果1. 生长出高品质的 GaN/AlN 多量子阱结构；2. 讨论多量子阱的生长条件对其结构和光学性能的影响；3. 分析多量子阱的光学特性，为其应用提供理论和实践依据。四、讨论方法和技术路线1. 采纳 MOCVD 技术生长 GaN/AlN 多量子阱结构；精品文档---下载后可任意编辑2. 通过改变生长条件，如生长温度、气体流量等，优化生长的多量子阱结构；3. 采纳 XRD 和 SEM 对多量子阱样品进行结构表征；4. 采纳 PL 光谱仪测试多量子阱的光谱特性；5. 分析和比较不同生长条件下多量子阱的结构和光学性能。五、进度计划第一年：熟悉 MOCVD 生长技术，准备样品生长；第二年：完成 GaN/AlN 多量子阱结构的生长和 XRD、SEM 表征；第三年：完成 PL 光谱仪测试和数据分析，并撰写论文。六、参考文献1. Li, M., Sun, J., Zhang, R., et al. (2024). Ultrasensitive UV-broadband photodetector based on GaN/AlN multiple quantum wells. ACS Photonics, 4(7), 1579-1586.2. Guo, H., Liu, Y., Song, B., et al. (2024). AlN/GaN multiple quantum wells for deep ultraviolet light-emitting diodes. Journal of Applied Physics, 125(20), 2024.3. Jeon, S.W., Kim, S.H., Choi, S.H., et al. (2024). MOCVD growth and structural and luminescent characteristics of InGaN/GaN multiple quantum wells. Journal of Crystal Growth, 419, 70-74.
