Ansys作业——动力学分析

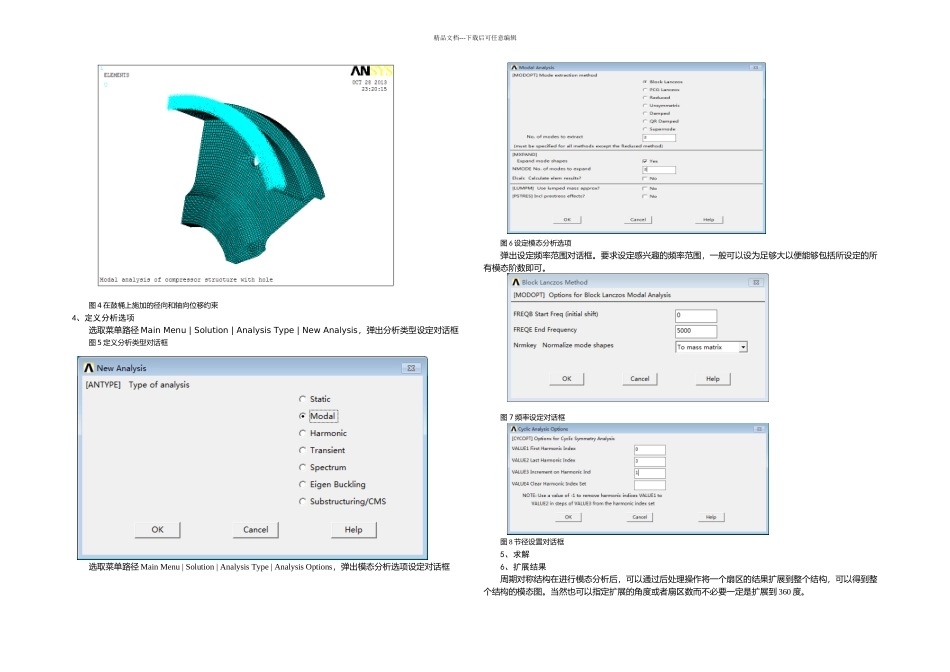

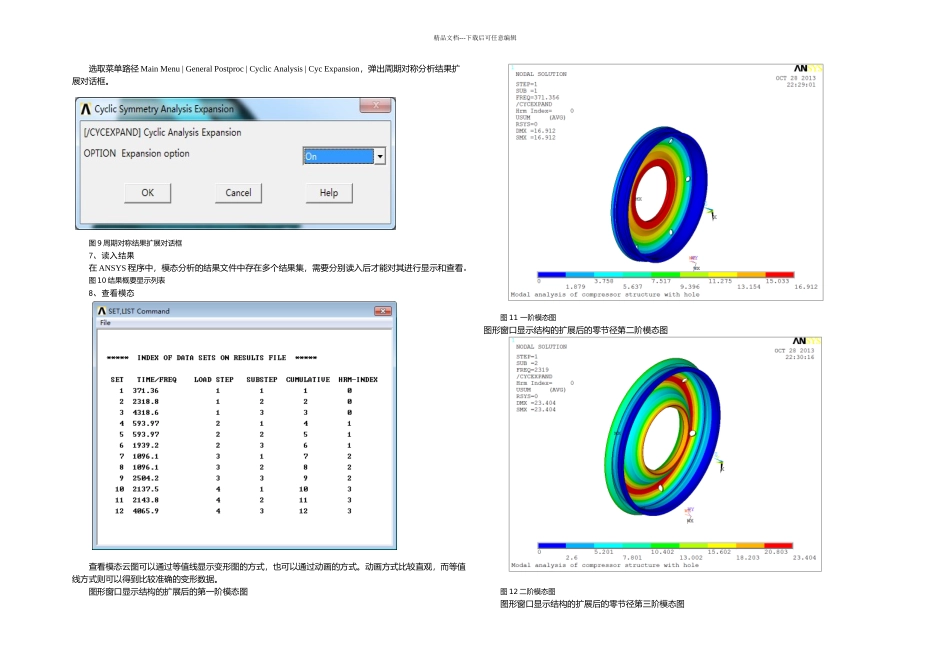

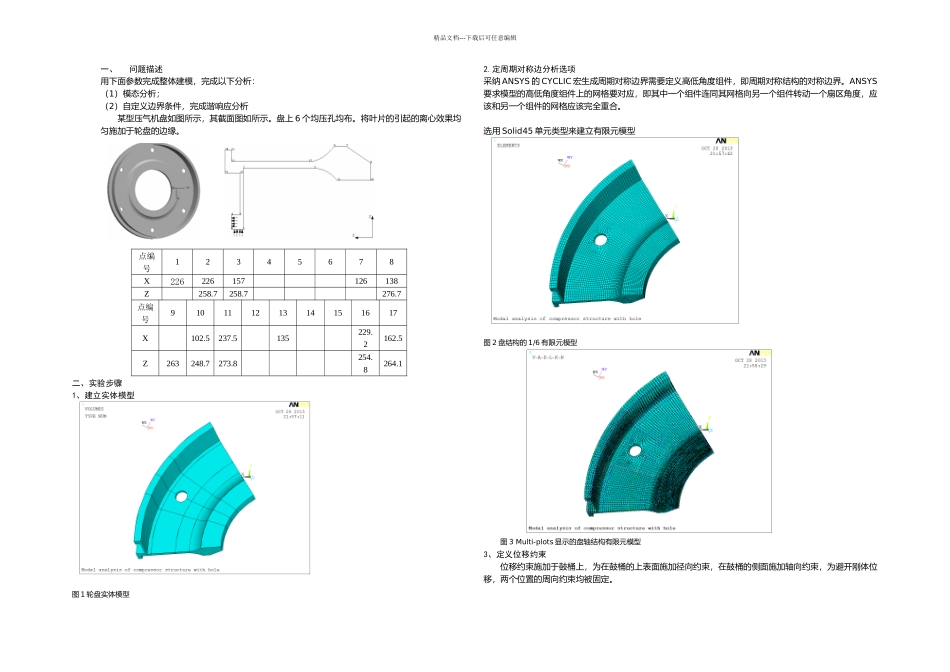

精品文档---下载后可任意编辑一、问题描述用下面参数完成整体建模，完成以下分析：（1）模态分析；（2）自定义边界条件，完成谐响应分析某型压气机盘如图所示，其截面图如所示。盘上 6 个均压孔均布。将叶片的引起的离心效果均匀施加于轮盘的边缘。点编号12345678X226226157126138Z258.7258.7276.7点编号91011121314151617X102.5237.5135229.2162.5Z263248.7273.8254.8264.1二、实验步骤1、建立实体模型图 1 轮盘实体模型2.定周期对称边分析选项采纳 ANSYS 的 CYCLIC 宏生成周期对称边界需要定义高低角度组件，即周期对称结构的对称边界。ANSYS要求模型的高低角度组件上的网格要对应，即其中一个组件连同其网格向另一个组件转动一个扇区角度，应该和另一个组件的网格应该完全重合。选用 Solid45 单元类型来建立有限元模型图 2 盘结构的 1/6 有限元模型图 3 Multi-plots 显示的盘轴结构有限元模型3、定义位移约束位移约束施加于鼓桶上，为在鼓桶的上表面施加径向约束，在鼓桶的侧面施加轴向约束，为避开刚体位移，两个位置的周向约束均被固定。精品文档---下载后可任意编辑图 4 在鼓桶上施加的径向和轴向位移约束4、定义分析选项选取菜单路径 Main Menu | Solution | Analysis Type | New Analysis，弹出分析类型设定对话框图 5 定义分析类型对话框选取菜单路径 Main Menu | Solution | Analysis Type | Analysis Options，弹出模态分析选项设定对话框图 6 设定模态分析选项弹出设定频率范围对话框。要求设定感兴趣的频率范围，一般可以设为足够大以便能够包括所设定的所有模态阶数即可。图 7 频率设定对话框图 8 节径设置对话框5、求解6、扩展结果周期对称结构在进行模态分析后，可以通过后处理操作将一个扇区的结果扩展到整个结构，可以得到整个结构的模态图。当然也可以指定扩展的角度或者扇区数而不必要一定是扩展到 360 度。精品文档---下载后可任意编辑选取菜单路径 Main Menu | General Postproc | Cyclic Analysis | Cyc Expansion，弹出周期对称分析结果扩展对话框。图 9 周期对称结果扩展对话框7、读入结果在 ANSYS 程序中，模态分析的结果文件中存在多个结果集，需要分别读入后才能对其进行显示和查看。图 10 结果概要显示列表8、查看模态查看模态云图可以通过等值线显示变形图的方式，也可以通过动画的方式。动画方式比较直观，而等值线方式则可以得到比较准确的变...
