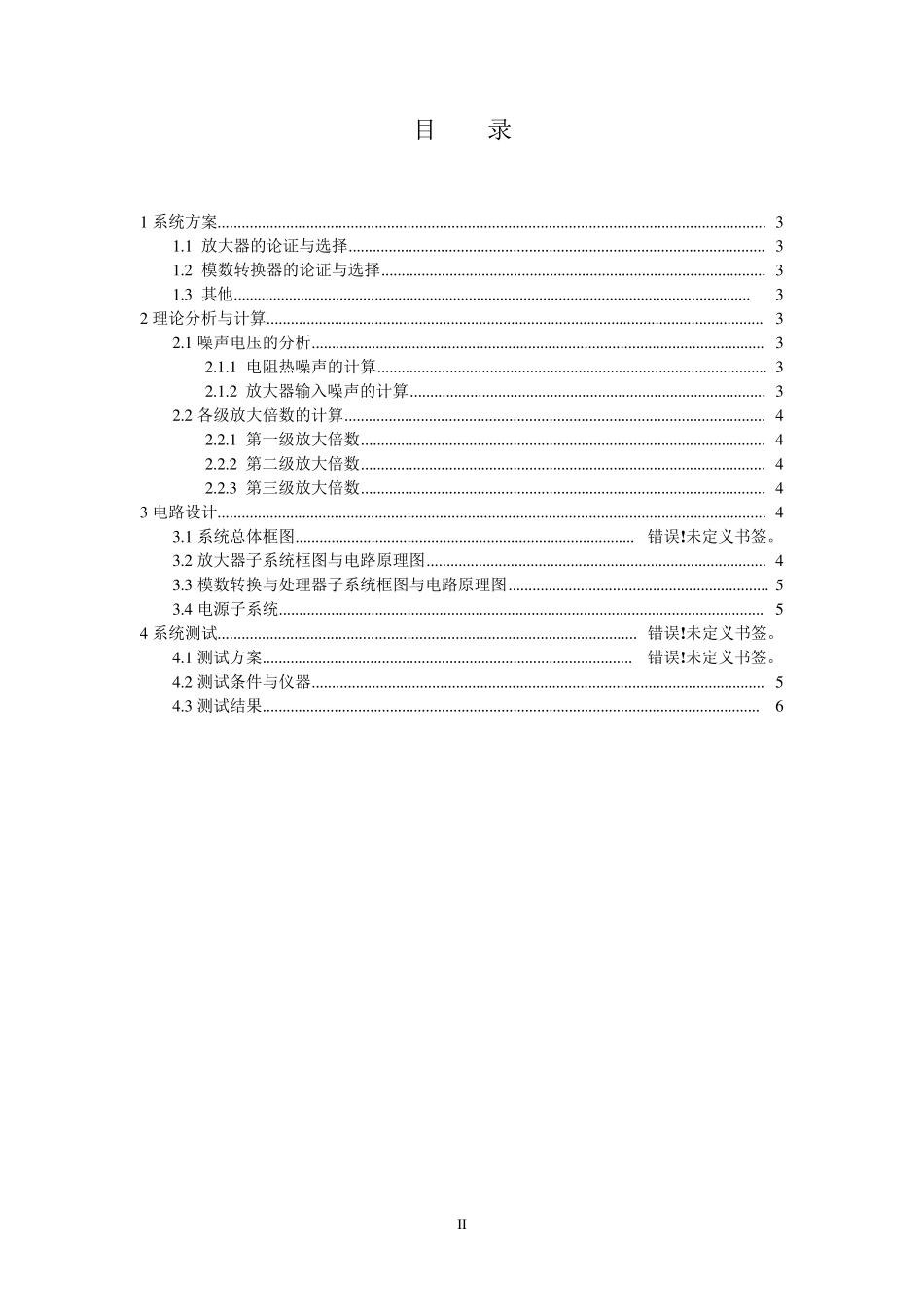

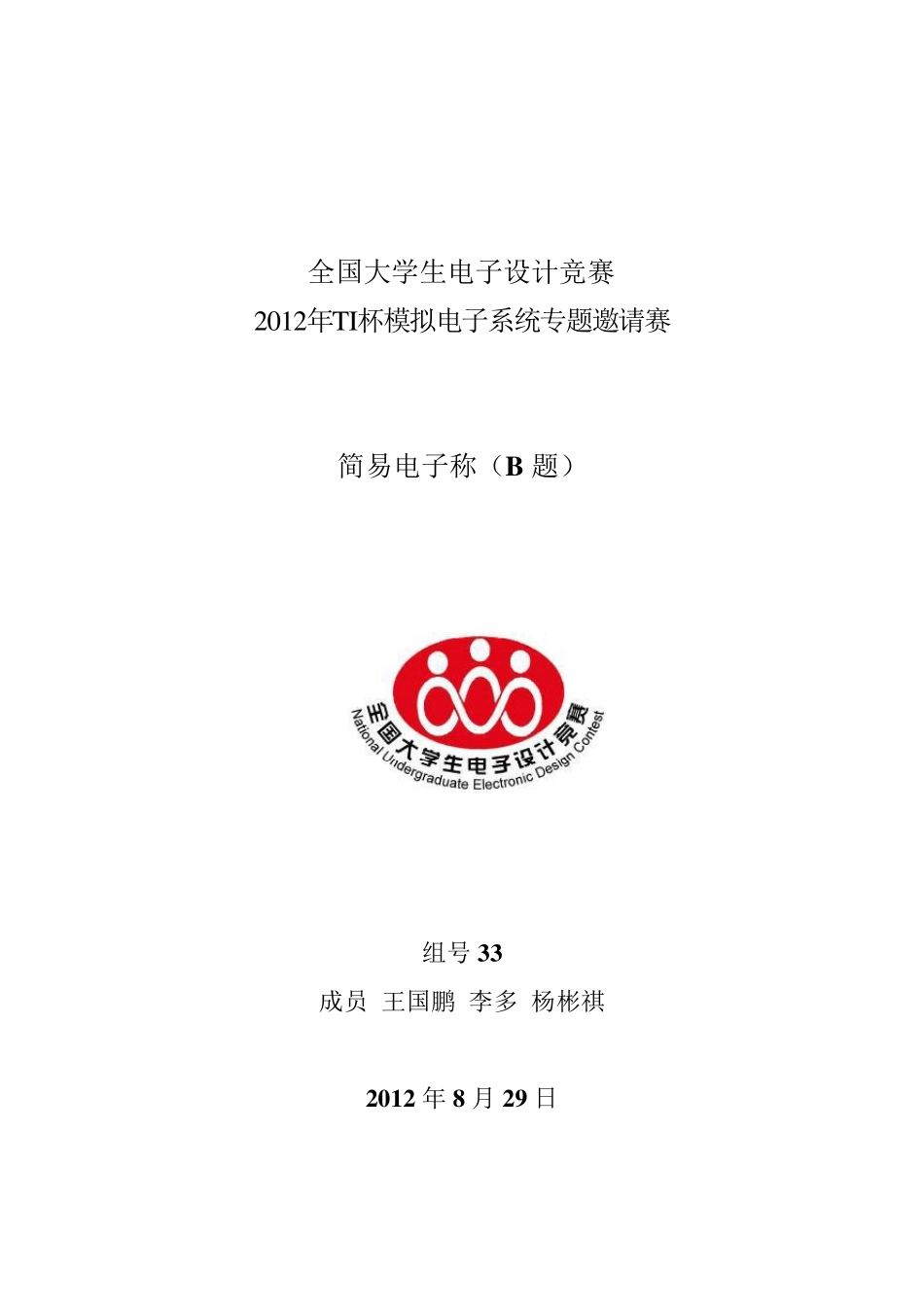

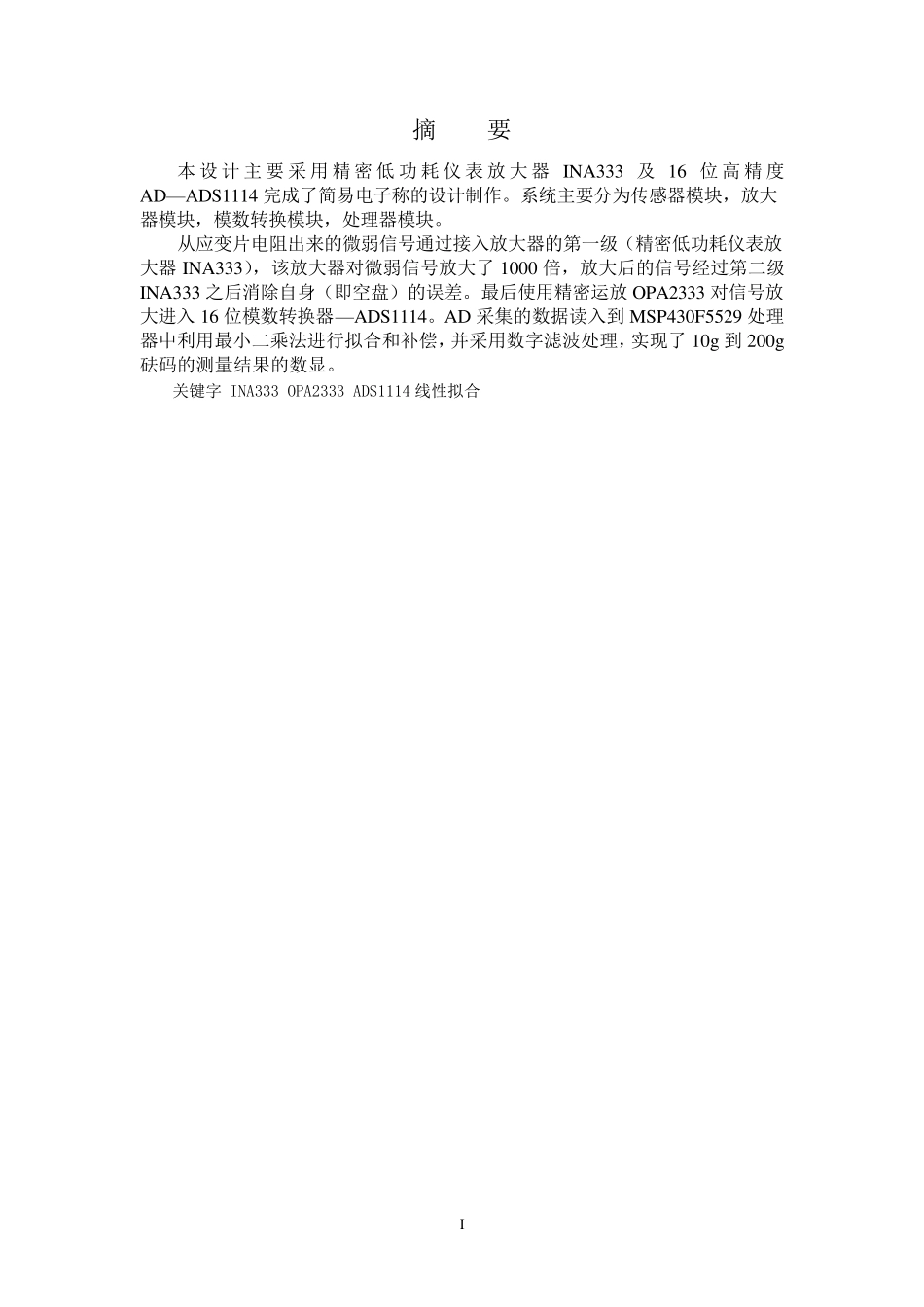

全国大学生电子设计竞赛 2012年T I杯模拟电子系统专题邀请赛 简易电子称（B 题） 组号 33 成员 王国鹏 李多 杨彬祺 2012 年8 月 29 日 I 摘 要 本设计主要采用精密低功耗仪表放大器INA333 及16 位高精度AD—ADS1114 完成了简易电子称的设计制作。系统主要分为传感器模块，放大器模块，模数转换模块，处理器模块。 从应变片电阻出来的微弱信号通过接入放大器的第一级（精密低功耗仪表放大器INA333），该放大器对微弱信号放大了1000 倍，放大后的信号经过第二级INA333 之后消除自身（即空盘）的误差。最后使用精密运放OPA2333 对信号放大进入 16 位模数转换器—ADS1114。AD 采集的数据读入到 MSP430F5529 处理器中利用最小二乘法进行拟合和补偿，并采用数字滤波处理，实现了10g 到 200g砝码的测量结果的数显。 关键字 INA333 OPA2333 ADS1114 线性拟合 II 目 录 1 系统方案........................................................................................................................................ 3 1.1 放大器的论证与选择 ........................................................................................................ 3 1.2 模数转换器的论证与选择 ................................................................................................ 3 1.3 其他 .................................................................................................................................... 3 2 理论分析与计算 ............................................................................................................................ 3 2.1 噪声电压的分析 ................................................................................................................. 3 2.1.1 电阻热噪声的计算 ................................................................................................. 3 2.1.2 放大器输入噪声的计算 ......................................................................................... 3 2.2 各级放大倍数的计算 ......................................................................................................... 4 2.2.1 第一级...
