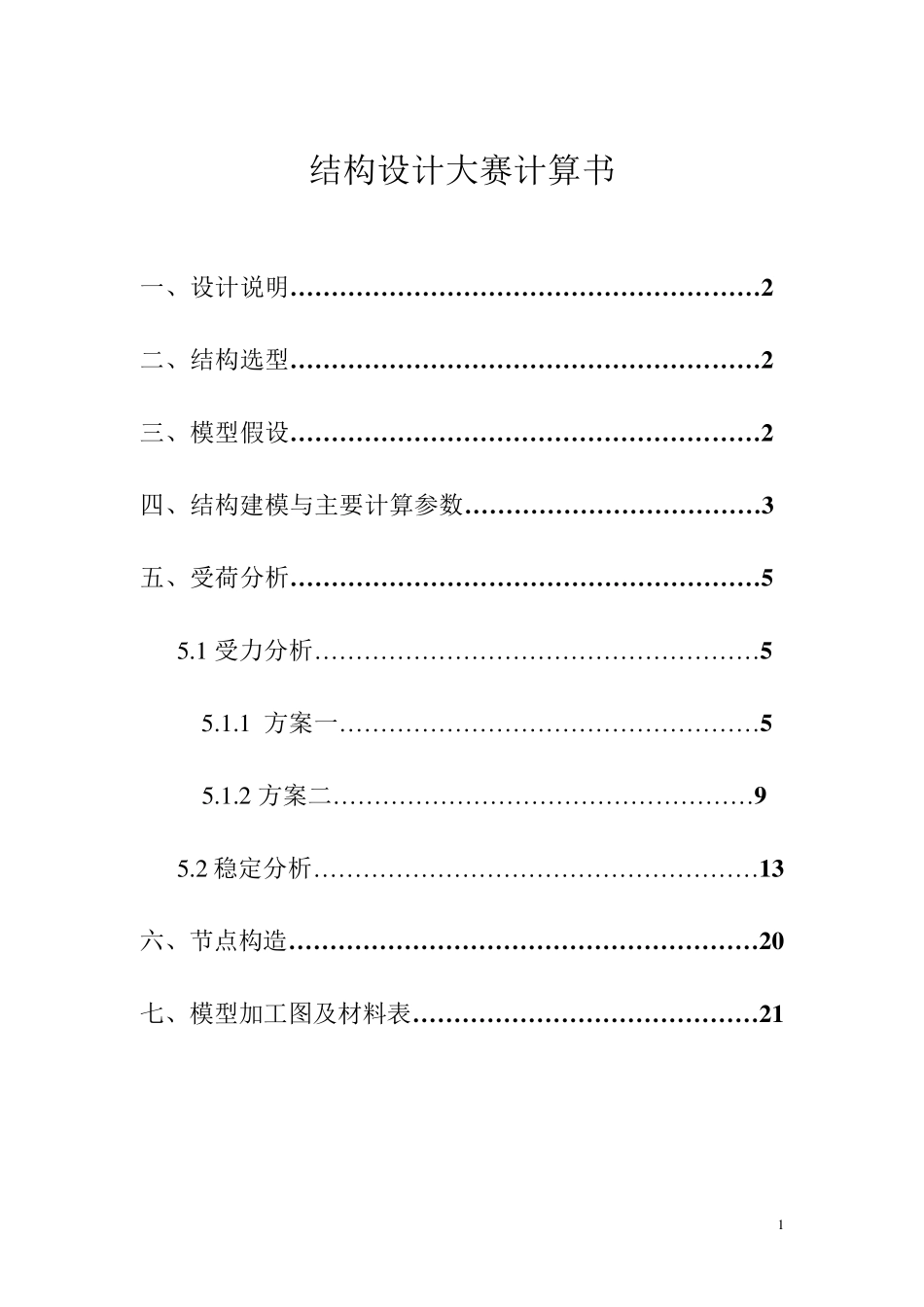

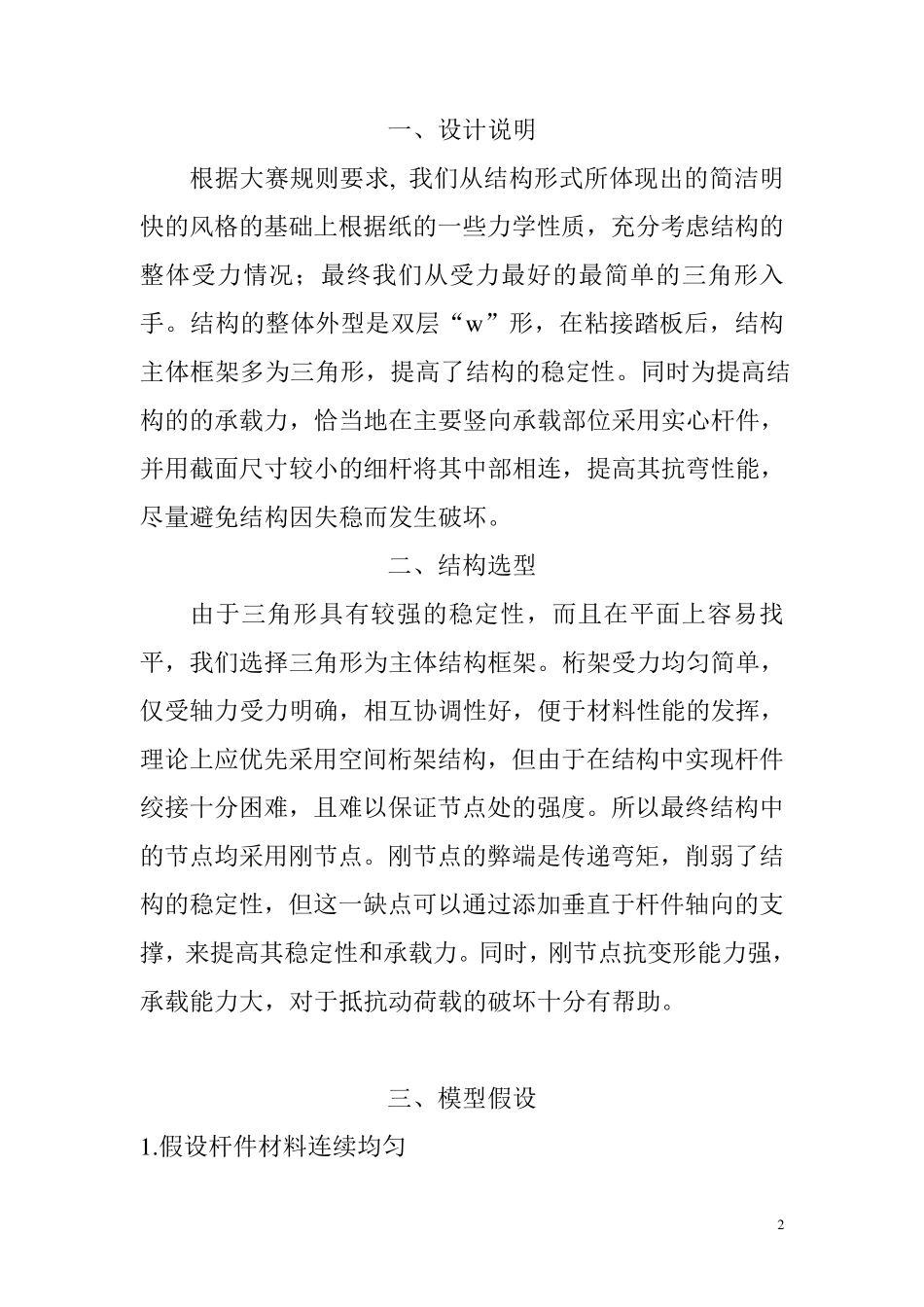

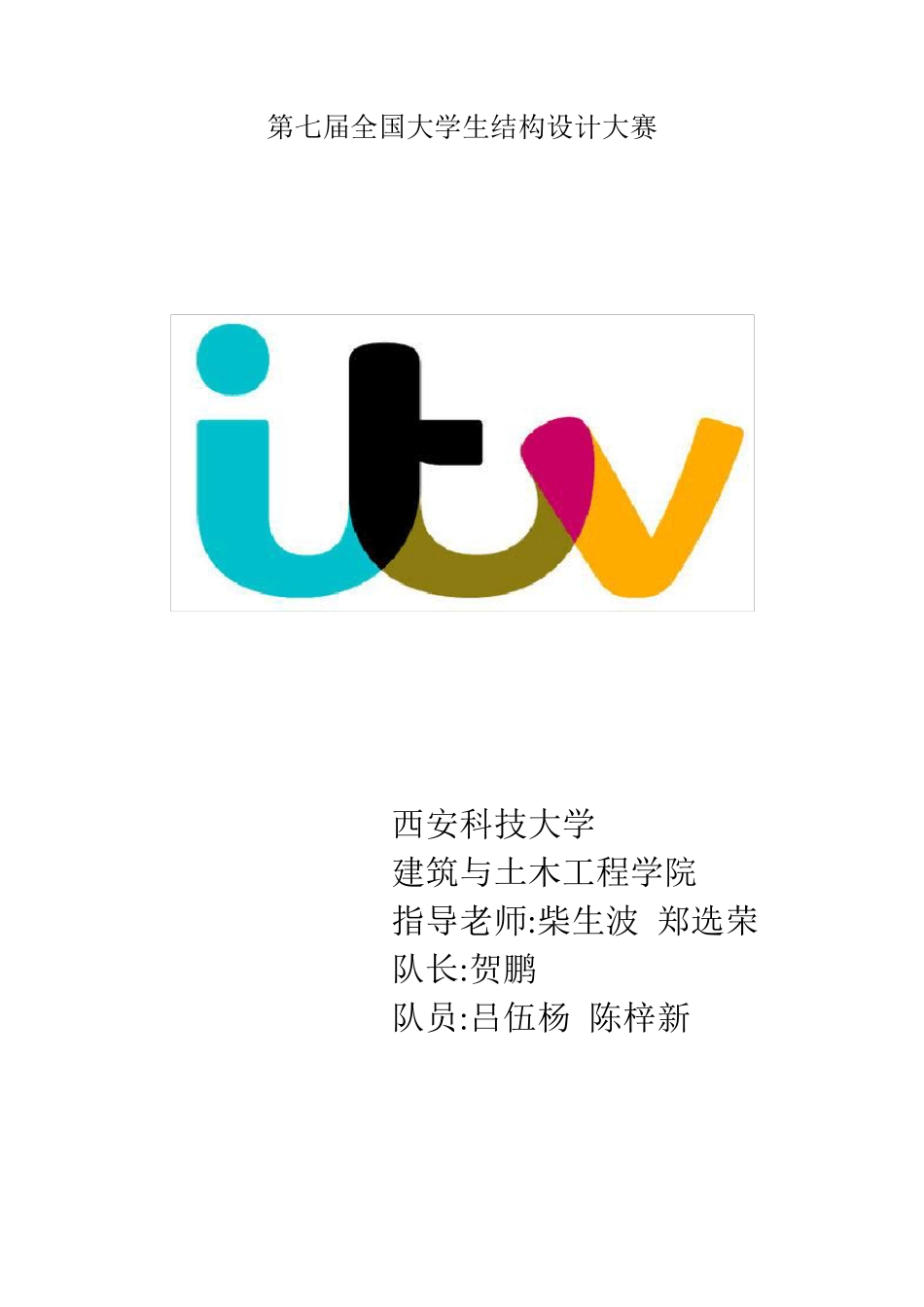

第七届全国大学生结构设计大赛 西安科技大学 建筑与土木工程学院 指导老师:柴生波 郑选荣 队长:贺鹏 队员:吕伍杨 陈梓新 1 结构设计大赛计算书 一、设计说明…………………………………………………2 二、结构选型…………………………………………………2 三、模型假设…………………………………………………2 四、结构建模与主要计算参数………………………………3 五、受荷分析…………………………………………………5 5 .1 受力分析………………………………………………5 5 .1 .1 方案一……………………………………………5 5 .1 .2 方案二……………………………………………9 5 .2 稳定分析………………………………………………1 3 六、节点构造…………………………………………………2 0 七、模型加工图及材料表……………………………………2 1 2 一、设计说明 根据大赛规则要求, 我们从结构形式所体现出的简洁明快的风格的基础上根据纸的一些力学性质，充分考虑结构的整体受力情况；最终我们从受力最好的最简单的三角形入手。结构的整体外型是双层“w ”形，在粘接踏板后，结构主体框架多为三角形，提高了结构的稳定性。同时为提高结构的的承载力，恰当地在主要竖向承载部位采用实心杆件，并用截面尺寸较小的细杆将其中部相连，提高其抗弯性能，尽量避免结构因失稳而发生破坏。 二、结构选型 由于三角形具有较强的稳定性，而且在平面上容易找平，我们选择三角形为主体结构框架。桁架受力均匀简单，仅受轴力受力明确，相互协调性好，便于材料性能的发挥，理论上应优先采用空间桁架结构，但由于在结构中实现杆件绞接十分困难，且难以保证节点处的强度。所以最终结构中的节点均采用刚节点。刚节点的弊端是传递弯矩，削弱了结构的稳定性，但这一缺点可以通过添加垂直于杆件轴向的支撑，来提高其稳定性和承载力。同时，刚节点抗变形能力强，承载能力大，对于抵抗动荷载的破坏十分有帮助。 三、模型假设 1.假设杆件材料连续均匀 3 2 .假设踏板具有一定刚度，上部荷载通过踏板均匀传递到粘接在踏板下部的三根横梁上。 四、结构建模与主要计算参数 在经过初步构思和设计后,首先建立了一个基本模型(模型一),模型结构简单轻巧,但考虑到在绕杆过程中,结构须承受侧向切应力,又在结构一的基础上进行了改进、加固，即在结构前后两个矩形的一条对角线上各添加一根斜向杆件，同时，为防止原有斜杆因...
