公司网络布线改造方案

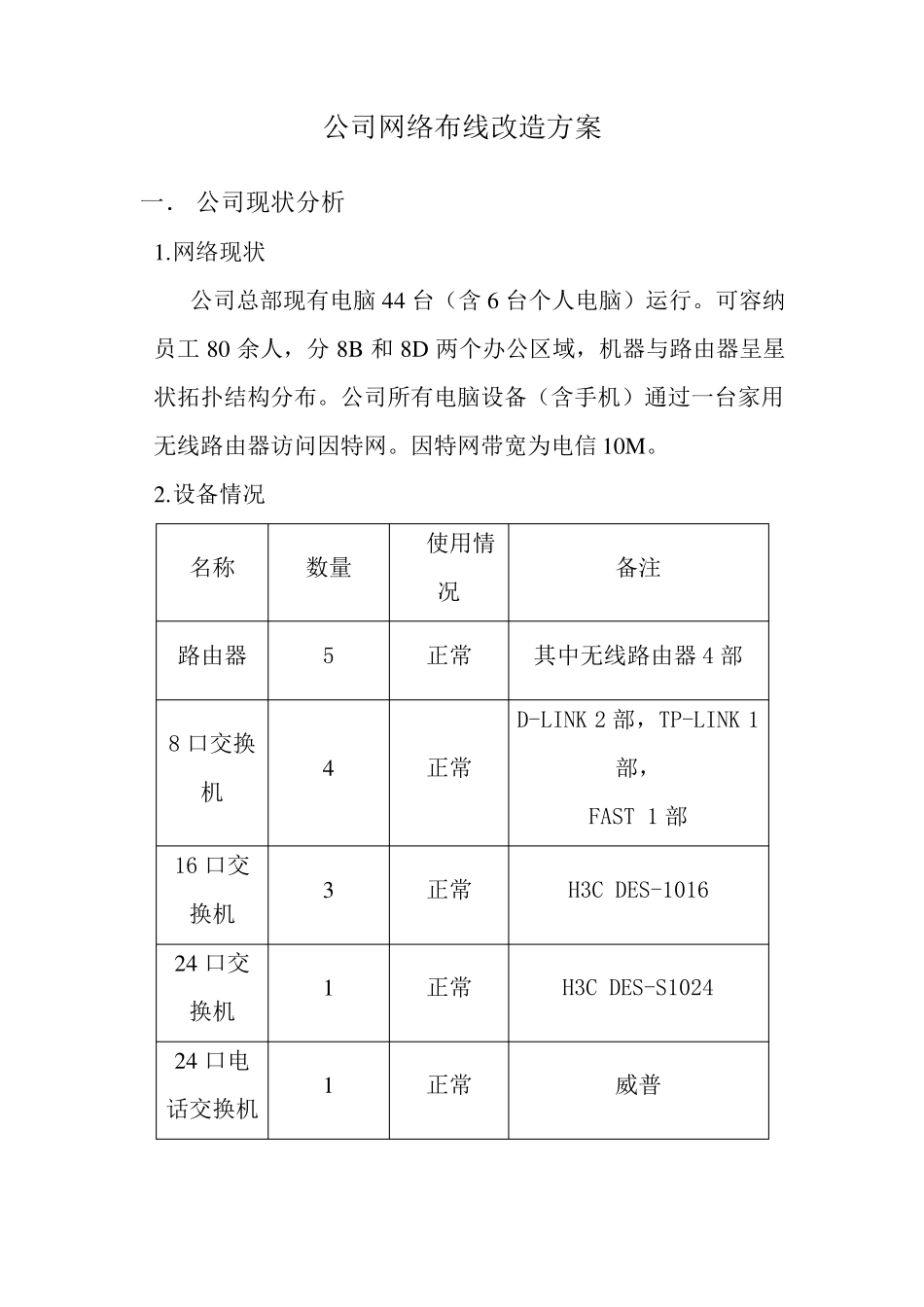

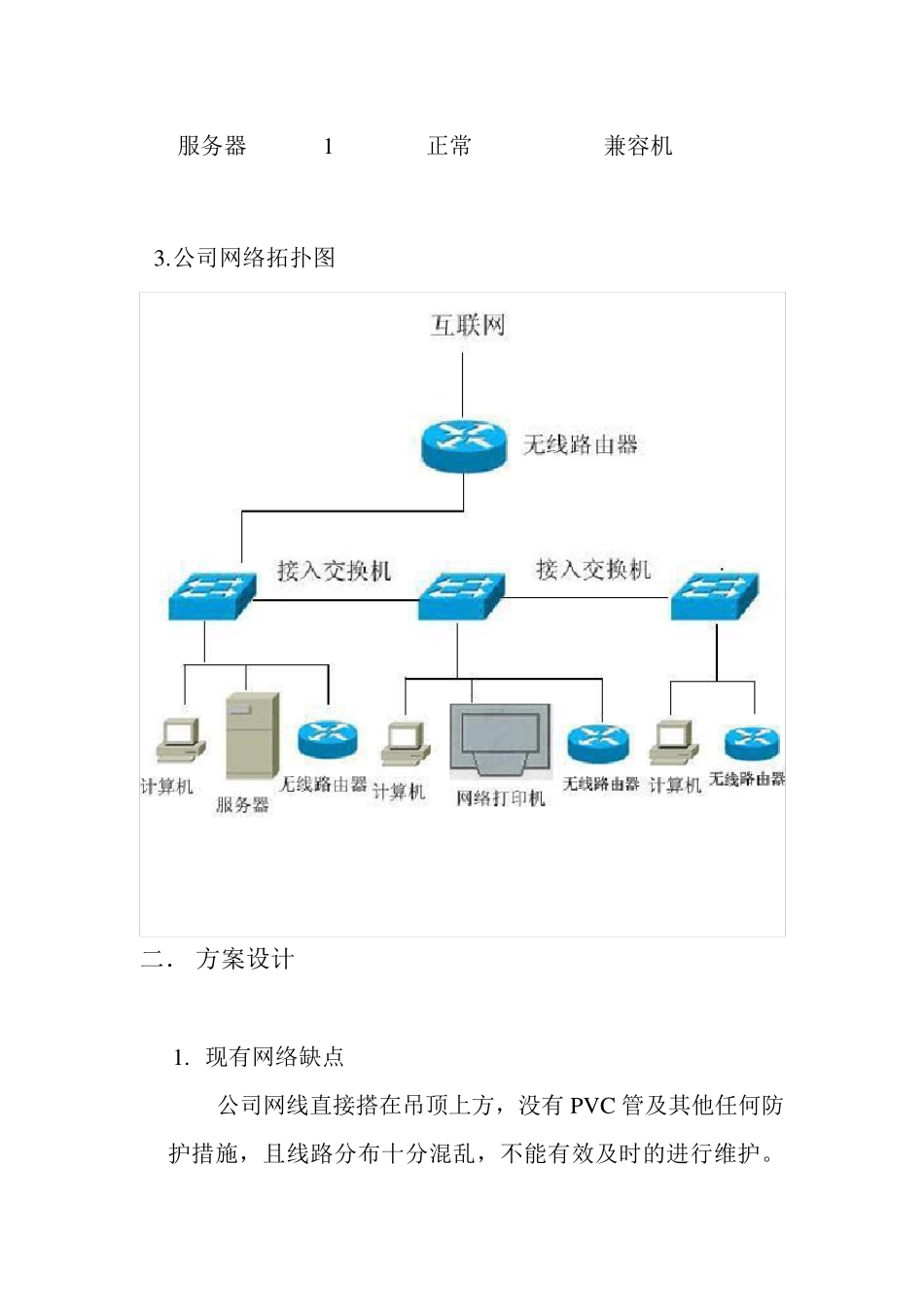

公司网络布线改造方案 一． 公司现状分析 1. 网络现状 公司总部现有电脑44 台（含6 台个人电脑）运行。可容纳员工 80 余人，分8B 和 8D 两个办公区域，机器与路由器呈星状拓扑结构分布。公司所有电脑设备（含手机）通过一台家用无线路由器访问因特网。因特网带宽为电信 10M 。 2. 设备情况 名称 数量 使用情况 备注 路由器 5 正常 其中无线路由器 4 部 8 口交换机 4 正常 D-LINK 2 部，TP-LINK 1部， FAST 1 部 16 口交换机 3 正常 H3C DES-1016 24 口交换机 1 正常 H3C DES-S1024 24 口电话交换机 1 正常 威普 服务器 1 正常 兼容机 3. 公司网络拓扑图 二． 方案设计 1. 现有网络缺点 公司网线直接搭在吊顶上方，没有PV C 管及其他任何防护措施，且线路分布十分混乱，不能有效及时的进行维护。 一旦因漏水、昆虫老鼠撕咬、自然腐蚀等其他情况对线路造成破坏，排查起来十分困难。 公司外网带宽为 10M，实际下载速度为 1.25M，进入上网高峰期时，在限制无线设备连接的情况下，公司仍有 40 多台电脑在使用网络，每台电脑的平均带宽也仅有 30KB，这远远满足不了公司上网办公的需求。 路由器作为连接外网设备，是局域网中最顶层的设备，它管理着公司所有上网设备。公司现用的TP-LINK 无线路由器为家用设备，无法承载公司 40 多台电脑，及 40 多部手机连接运行，在电脑使用高峰期，路由器超负荷运行，就会出现经常无法上网，需频繁重启路由器的情况。且家用路由器无法限制每台机器的带宽，容易造成在上网高峰期时网络拥挤的情况，会出现上网速度极慢，无法打开网页的情况。 由于之前准备不充分，没有很好的规划和合理的布线，导致局域网在持续的增加交换机设备，且多为 8 口路由器，造成公司现有交换机种类繁杂，品牌繁多，设备分布在不同办公室内，大多放置在办公桌下，无法集中管理和维护，出现问题不易解决，解决时也容易影响到他人正常工作；因公司网络拓扑结构为星状结构，交换机间为串联状态，如果出现问题，需对交换机逐级排查。且一旦发生广播风暴，就会使整个网络处于瘫痪状态；现有交换机设备也不足以满足每个座位都有网络和电话端口畅通的需求。一旦人员座位调整。 则需要用很大的工作量来对现有端口进行调整，这样不但会影响到他人正常工作，还容易发生因频繁插拔交换机端口，导致交换机端口损坏的情况，降低设备使用寿命。 电话交换机内线只有24 ...
