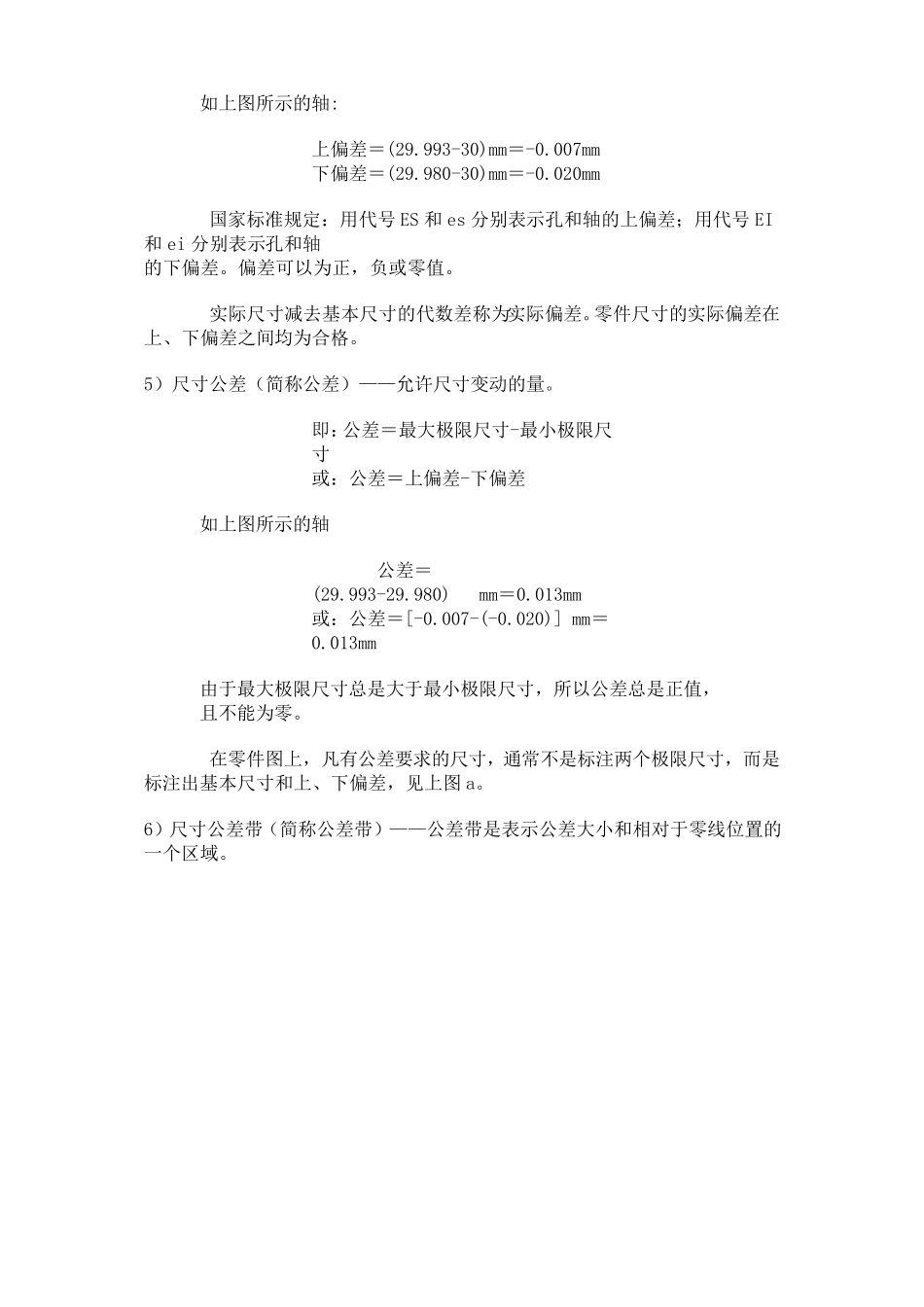

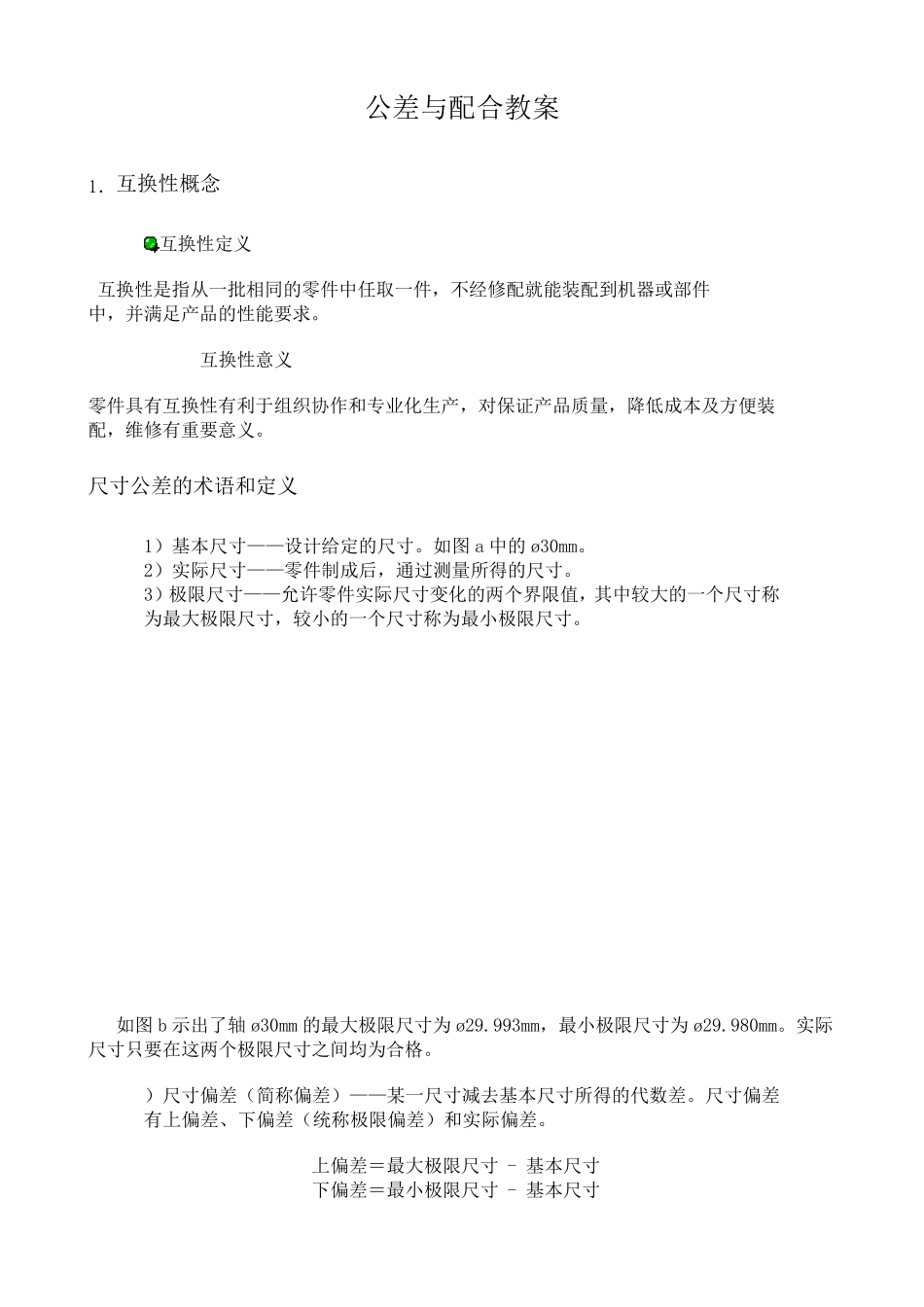

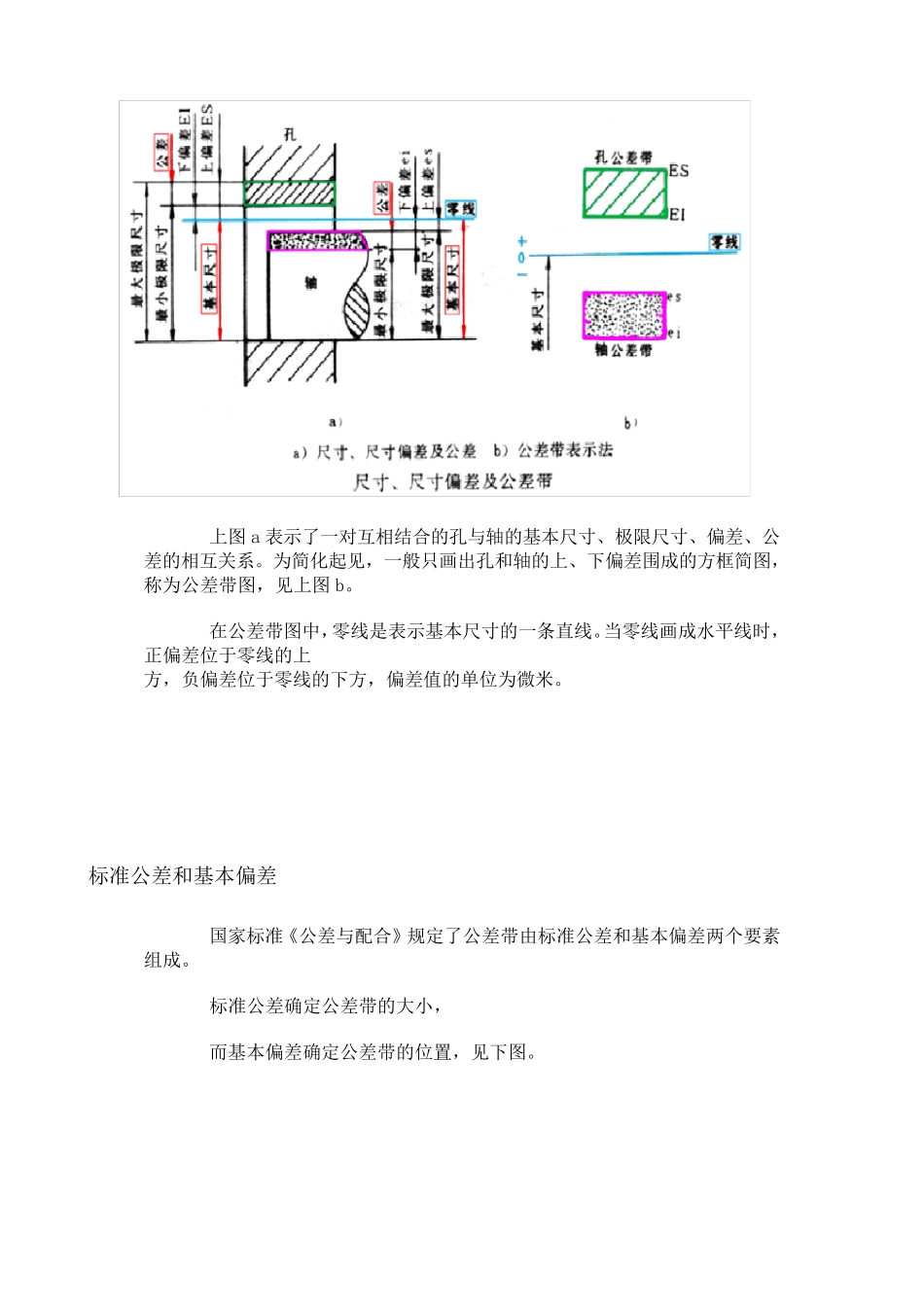

公差与配合教案 1.互换性概念 互换性定义 互换性是指从一批相同的零件中任取一件,不经修配就能装配到机器或部件中,并满足产品的性能要求。 互换性意义 零件具有互换性有利于组织协作和专业化生产,对保证产品质量,降低成本及方便装配,维修有重要意义。 尺寸公差的术语和定义 1)基本尺寸——设计给定的尺寸。如图a 中的ø30mm。 2)实 际 尺寸——零件制 成后 ,通 过 测 量所 得 的尺寸。 3)极 限 尺寸——允 许 零件实 际 尺寸变 化的两 个 界 限 值 ,其 中较 大 的一个 尺寸称为 最 大 极 限 尺寸,较 小 的一个 尺寸称 为 最 小 极 限 尺寸。 如图b 示 出 了 轴 ø30mm 的最 大 极 限 尺寸为 ø29.993mm,最 小 极 限 尺寸为 ø29.980mm。实 际尺寸只 要在 这 两 个 极 限 尺寸之 间 均 为 合格 。 )尺寸偏 差( 简 称 偏 差)——某一尺寸减去基本尺寸所 得 的代数差。尺寸偏 差有上偏 差、下偏 差( 统称 极 限 偏 差)和实 际 偏 差。 上偏 差=最 大 极 限 尺寸 - 基本尺寸 下偏 差=最 小 极 限 尺寸 - 基本尺寸 如上图所示的轴: 上偏差=(29.993-30)mm=-0.007mm 下偏差=(29.980-30)mm=-0.020mm 国家标准规定:用代号ES 和es 分别表示孔和轴的上偏差;用代号EI和ei 分别表示孔和轴 的下偏差。偏差可以为正,负或零值。 实际尺寸减去基本尺寸的代数差称为实际偏差。零件尺寸的实际偏差在上、下偏差之间均为合格。 5)尺寸公差(简称公差)——允许尺寸变动的量。 即:公差=最大极限尺寸-最小极限尺寸 或:公差=上偏差-下偏差 如上图所示的轴 公差=(29.993-29.980) mm=0.013mm 或:公差=[-0.007-(-0.020)] mm=0.013mm 由于最大极限尺寸总是大于最小极限尺寸,所以公差总是正值,且不能为零。 在零件图上,凡有公差要求的尺寸,通常不是标注两个极限尺寸,而是标注出基本尺寸和上、下偏差,见上图a。 6)尺寸公差带(简称公差带)——公差带是表示公差大小和相对于零线位置的一个区域。 上图a 表示了一对互相结合的孔与轴的基本尺寸、极限尺寸、偏差、公差的相互关系。为简化起见,一般只画出孔和轴的上、下偏差围成的方框简图,称为公差带图,见上图b。 在公差带图中,零线是表示基本尺寸的一条直线。当零线画成水平线时,正偏差位于零线的上 方,负偏差位于零线的下方,偏...
