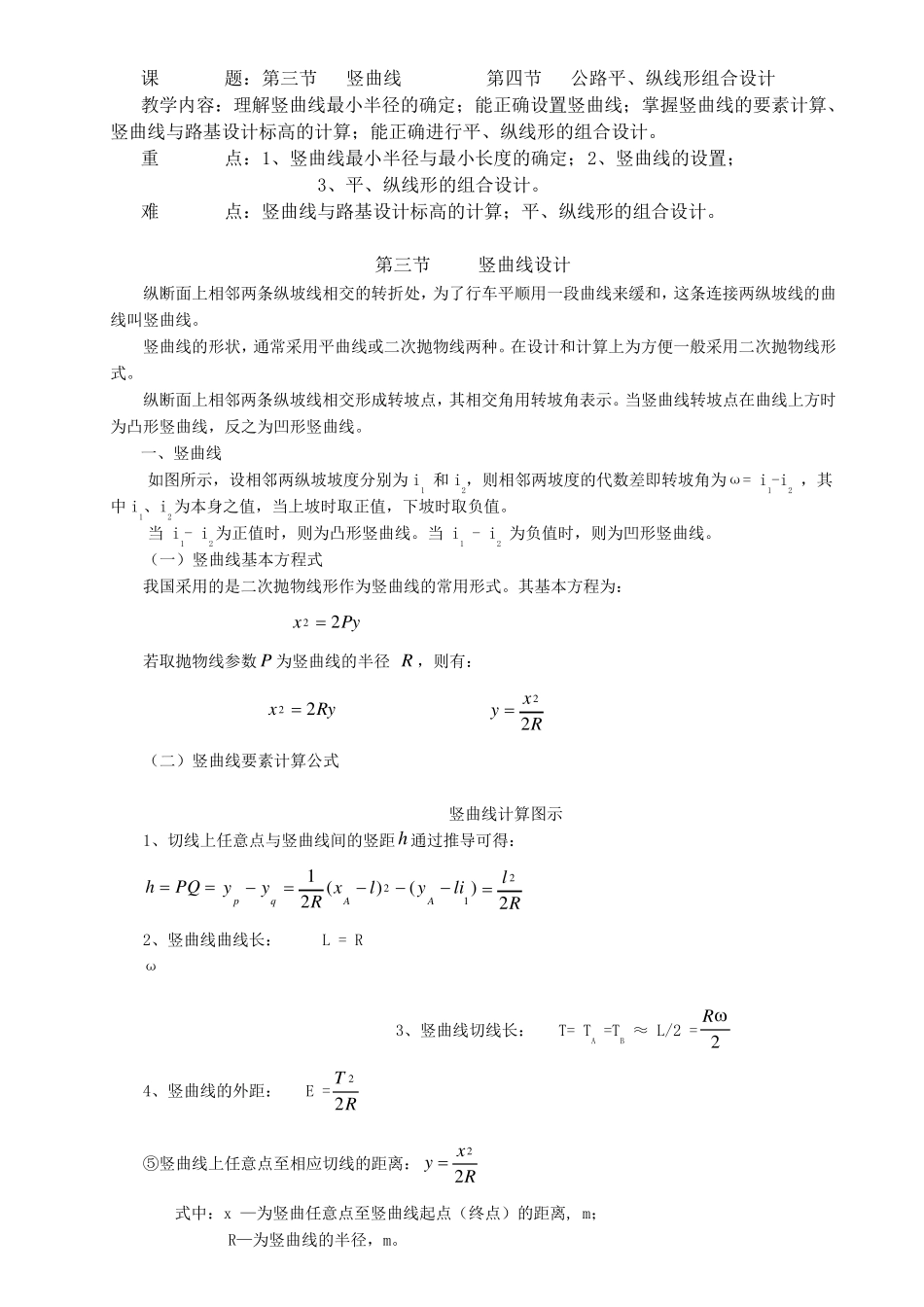

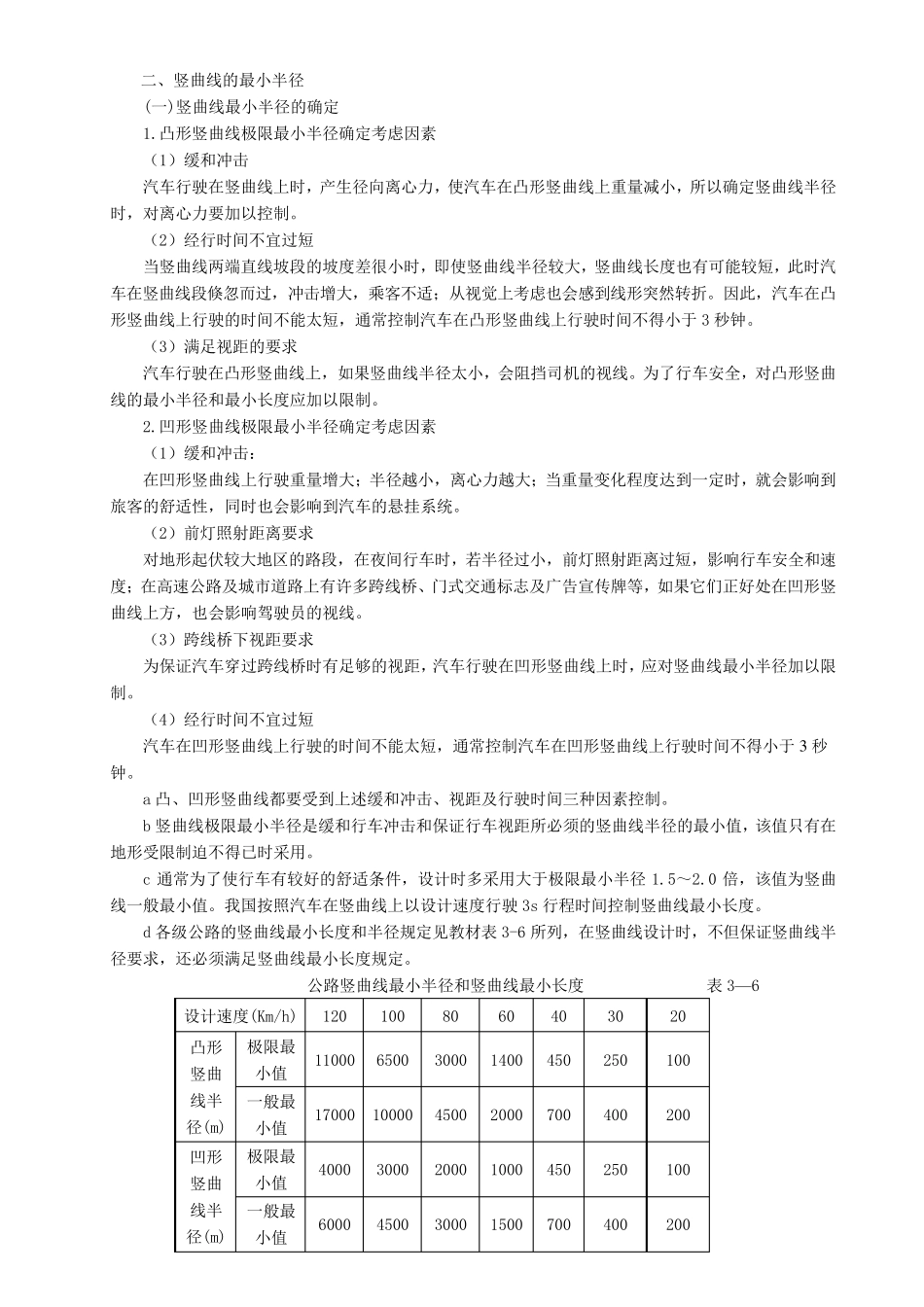

课 题：第三节 竖曲线 第四节 公路平、纵线形组合设计 教学内容：理解竖曲线最小半径的确定；能正确设置竖曲线；掌握竖曲线的要素计算、竖曲线与路基设计标高的计算；能正确进行平、纵线形的组合设计。 重 点：1、竖曲线最小半径与最小长度的确定；2、竖曲线的设置； 3、平、纵线形的组合设计。 难 点：竖曲线与路基设计标高的计算；平、纵线形的组合设计。 第三节 竖曲线设计 纵断面上相邻两条纵坡线相交的转折处，为了行车平顺用一段曲线来缓和，这条连接两纵坡线的曲线叫竖曲线。 竖曲线的形状，通常采用平曲线或二次抛物线两种。在设计和计算上为方便一般采用二次抛物线形式。 纵断面上相邻两条纵坡线相交形成转坡点，其相交角用转坡角表示。当竖曲线转坡点在曲线上方时为凸形竖曲线，反之为凹形竖曲线。 一、竖曲线 如图所示，设相邻两纵坡坡度分别为i1 和i2，则相邻两坡度的代数差即转坡角为ω= i1-i2 ，其中 i1、i2为本身之值，当上坡时取正值，下坡时取负值。 当 i1- i2为正值时，则为凸形竖曲线。当 i1 - i2 为负值时，则为凹形竖曲线。 （一）竖曲线基本方程式 我国采用的是二次抛物线形作为竖曲线的常用形式。其基本方程为： Pyx22  若取抛物线参数P 为竖曲线的半径 R ，则有： Ryx22  Rxy22 （二）竖曲线要素计算公式 竖曲线计算图示 1、切线上任意点与竖曲线间的竖距h 通过推导可得：  PQh)()(2112liylxRyyAAqpRl22 2、竖曲线曲线长： L = Rω 3、竖曲线切线长： T= TA =TB ≈ L/2 = 2R 4、竖曲线的外距： E =RT22 ⑤竖曲线上任意点至相应切线的距离：Rxy22 式中：x —为竖曲任意点至竖曲线起点（终点）的距离, m； R—为竖曲线的半径，m。 二、竖曲线的最小半径 (一)竖曲线最小半径的确定 1.凸形竖曲线极限最小半径确定考虑因素 （1）缓和冲击 汽车行驶在竖曲线上时，产生径向离心力，使汽车在凸形竖曲线上重量减小，所以确定竖曲线半径时，对离心力要加以控制。 （2）经行时间不宜过短 当竖曲线两端直线坡段的坡度差很小时，即使竖曲线半径较大，竖曲线长度也有可能较短，此时汽车在竖曲线段倏忽而过，冲击增大，乘客不适；从视觉上考虑也会感到线形突然转折。因此，汽车在凸形竖曲线上行驶的时间不能太短，通常控制汽车在凸形竖曲线上行驶时间不得小于 3 秒钟。 （3）满足视距的要求 汽车行驶在凸形竖曲线上，如果竖曲线...
