公路设计资料及参考图例

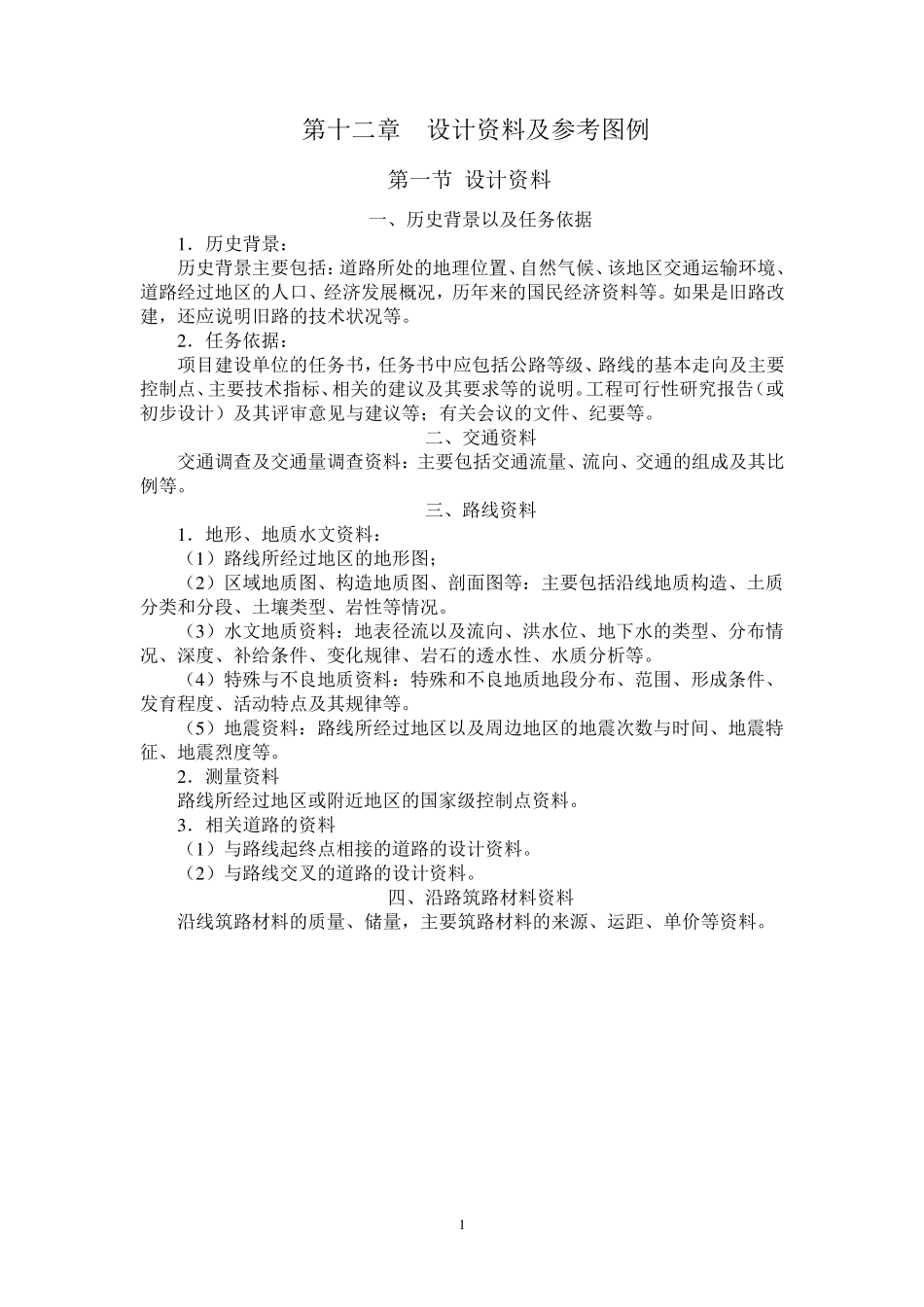

公路设计资料及参考图例_第1页
1/21

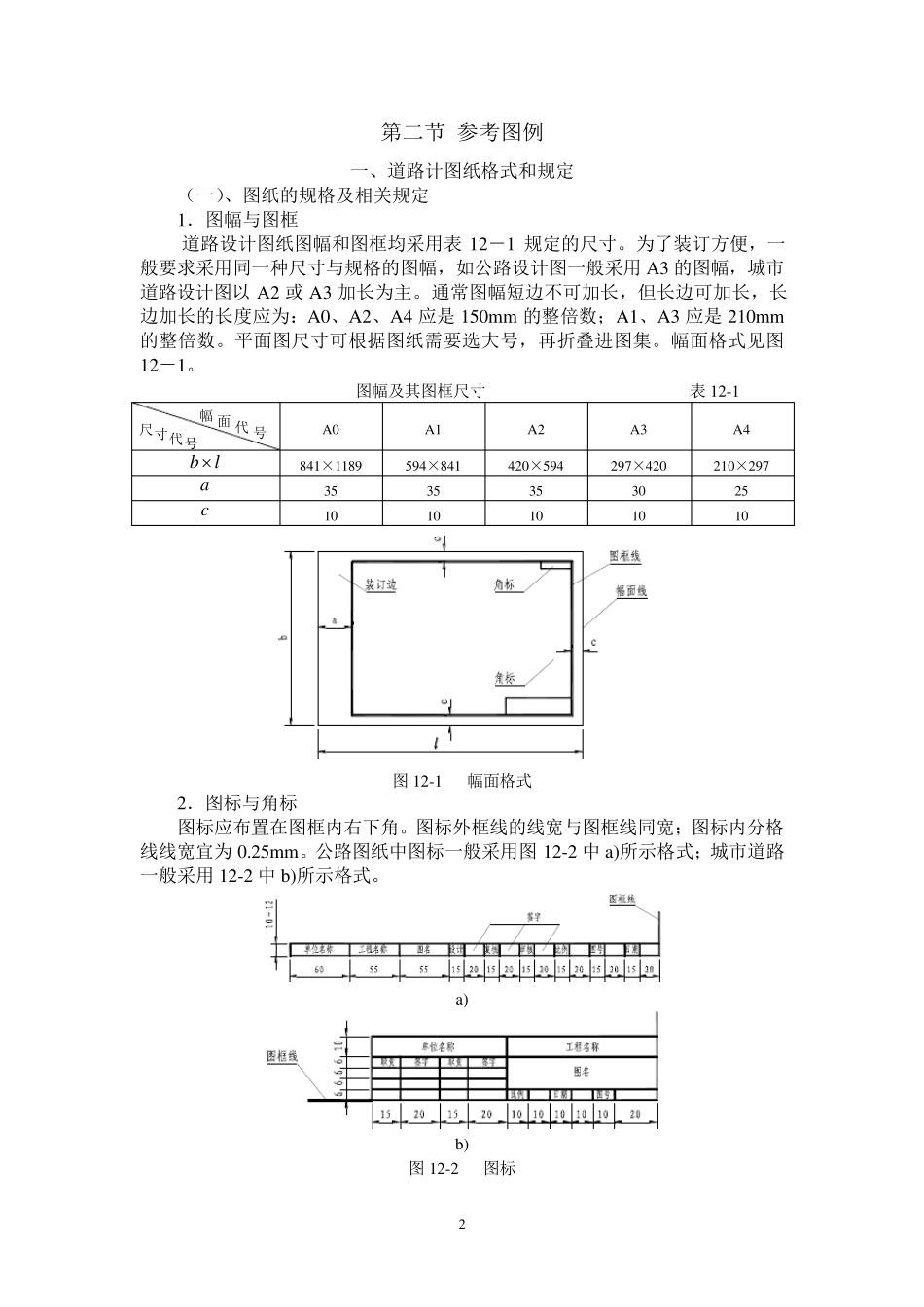

公路设计资料及参考图例_第2页
2/21

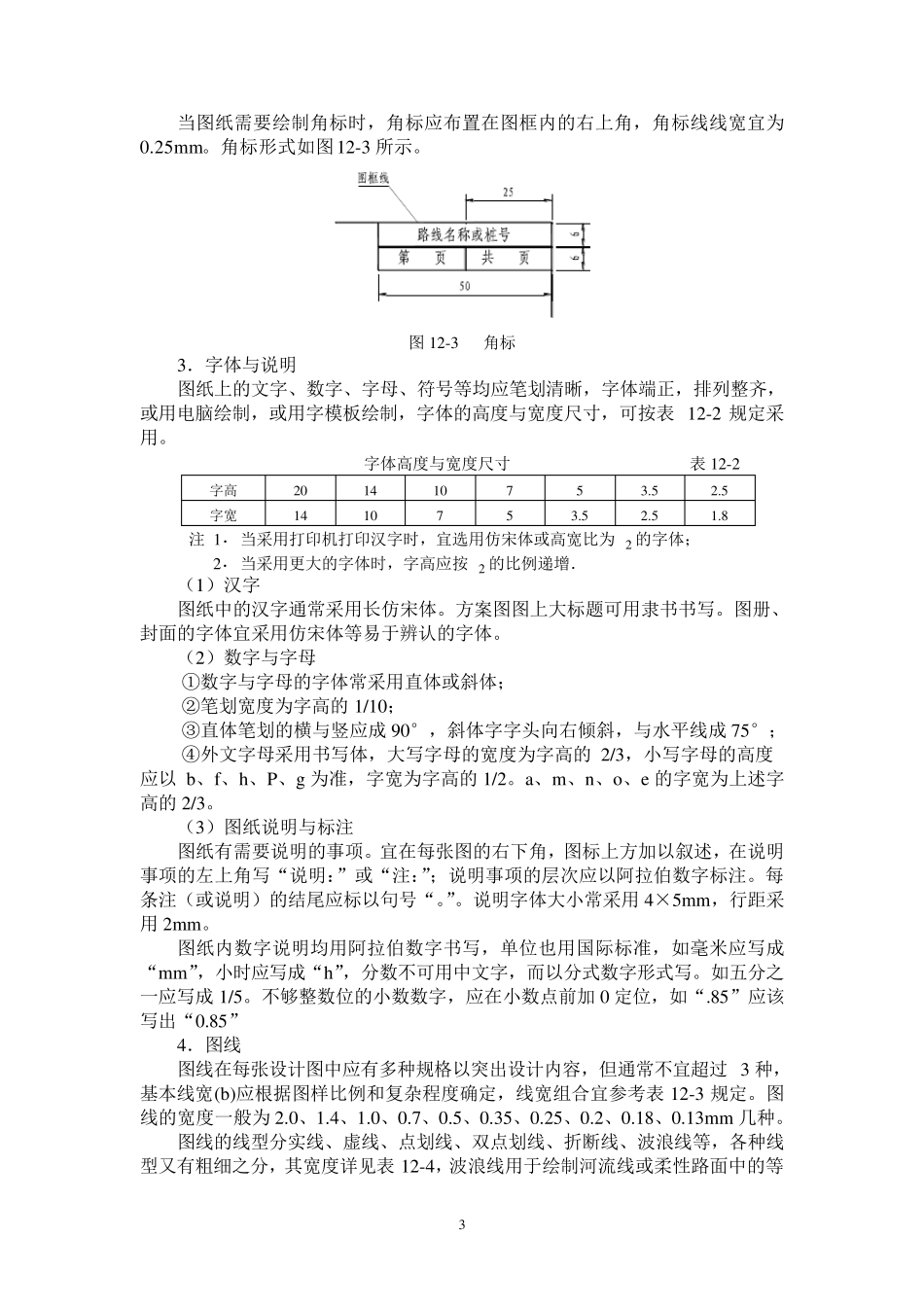

公路设计资料及参考图例_第3页
3/21
1 第十二章 设计资料及参考图例 第一节 设计资料 一、历史背景以及任务依据 1 .历史背景: 历史背景主要包括:道路所处的地理位置、自然气候、该地区交通运输环境、道路经过地区的人口、经济发展概况,历年来的国民经济资料等。如果是旧路改建,还应说明旧路的技术状况等。 2 .任务依据: 项目建设单位的任务书,任务书中应包括公路等级、路线的基本走向及主要控制点、主要技术指标、相关的建议及其要求等的说明。工程可行性研究报告(或初步设计)及其评审意见与建议等;有关会议的文件、纪要等。 二、交通资料 交通调查及交通量调查资料:主要包括交通流量、流向、交通的组成及其比例等。 三、路线资料 1 .地形、地质水文资料: (1 )路线所经过地区的地形图; (2 )区域地质图、构造地质图、剖面图等:主要包括沿线地质构造、土质分类和分段、土壤类型、岩性等情况。 (3 )水文地质资料:地表径流以及流向、洪水位、地下水的类型、分布情况、深度 、补 给 条 件、变 化 规 律 、岩石 的透 水性、水质分析 等。 (4 )特 殊 与不 良 地质资料:特 殊 和不 良 地质地段分布、范 围 、形成条 件、发育 程度 、活 动 特 点及其规 律 等。 (5 )地震 资料:路线所经过地区以及周 边 地区的地震 次 数 与时 间 、地震 特征 、地震 烈 度 等。 2 .测 量资料 路线所经过地区或附 近 地区的国家 级控制点资料。 3 .相关道路的资料 (1 )与路线起 终 点相接 的道路的设计资料。 (2 )与路线交叉 的道路的设计资料。 四 、沿路筑 路材 料资料 沿线筑 路材 料的质量、储 量,主要筑 路材 料的来源 、运距 、单价 等资料。 2 第二节 参考图例 一、道路计图纸格式和规定 (一)、图纸的规格及相关规定 1.图幅与图框 道路设计图纸图幅和图框均采用表12-1 规定的尺寸。为了装订方便,一般要求采用同一种尺寸与规格的图幅,如公路设计图一般采用A3 的图幅,城市道路设计图以A2 或A3 加长为主。通常图幅短边不可加长,但长边可加长,长边加长的长度应为:A0、A2、A4 应是150m m 的整倍数;A1、A3 应是210m m的整倍数。平面图尺寸可根据图纸需要选大号,再折叠进图集。幅面格式见图12-1。 图幅及其图框尺寸 表12-1 A0 A1 A2 A3 A4 lb 841×1189 594×841 420×594 297×420 210×297 a 35 35 35 30 25 c...
