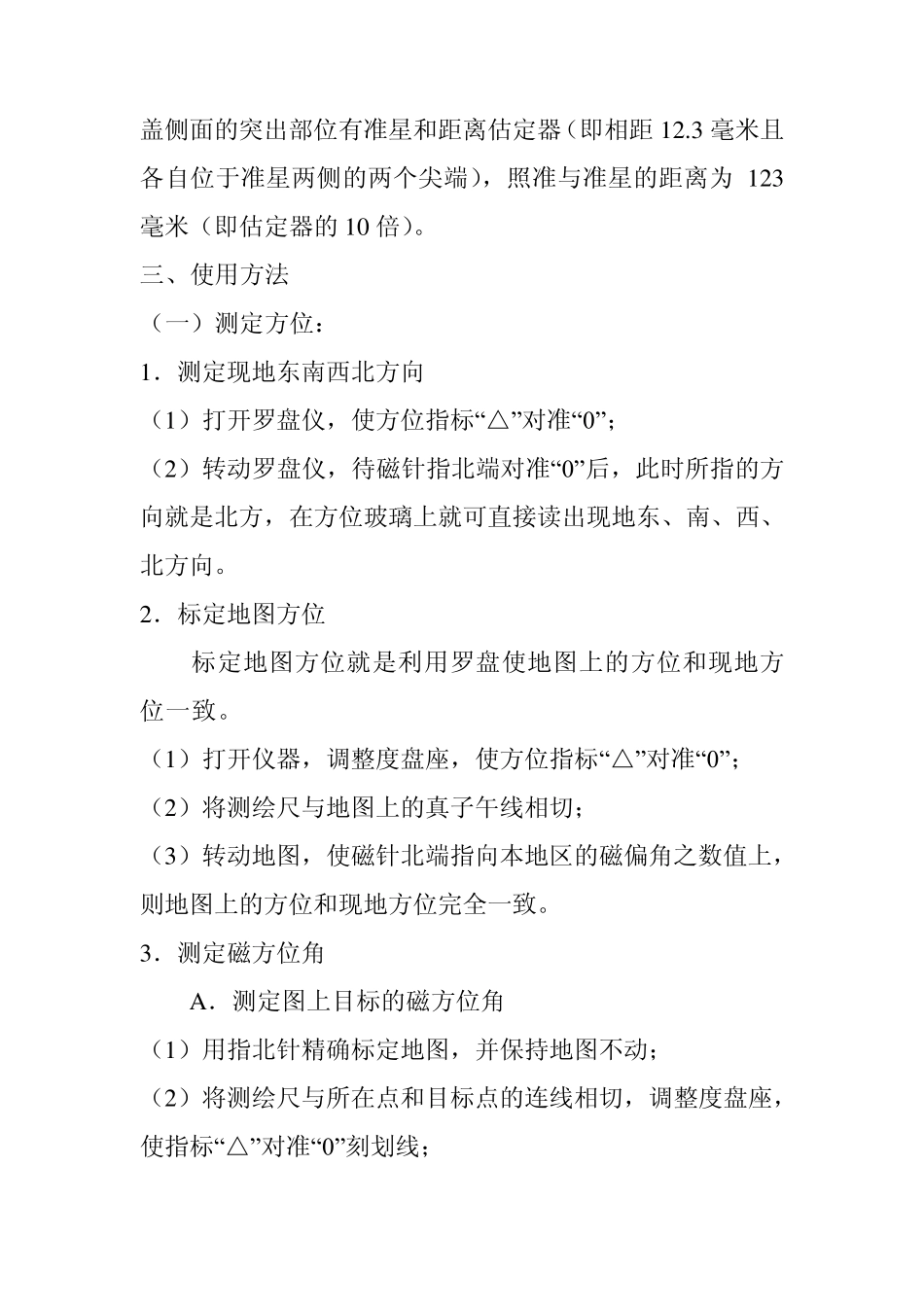

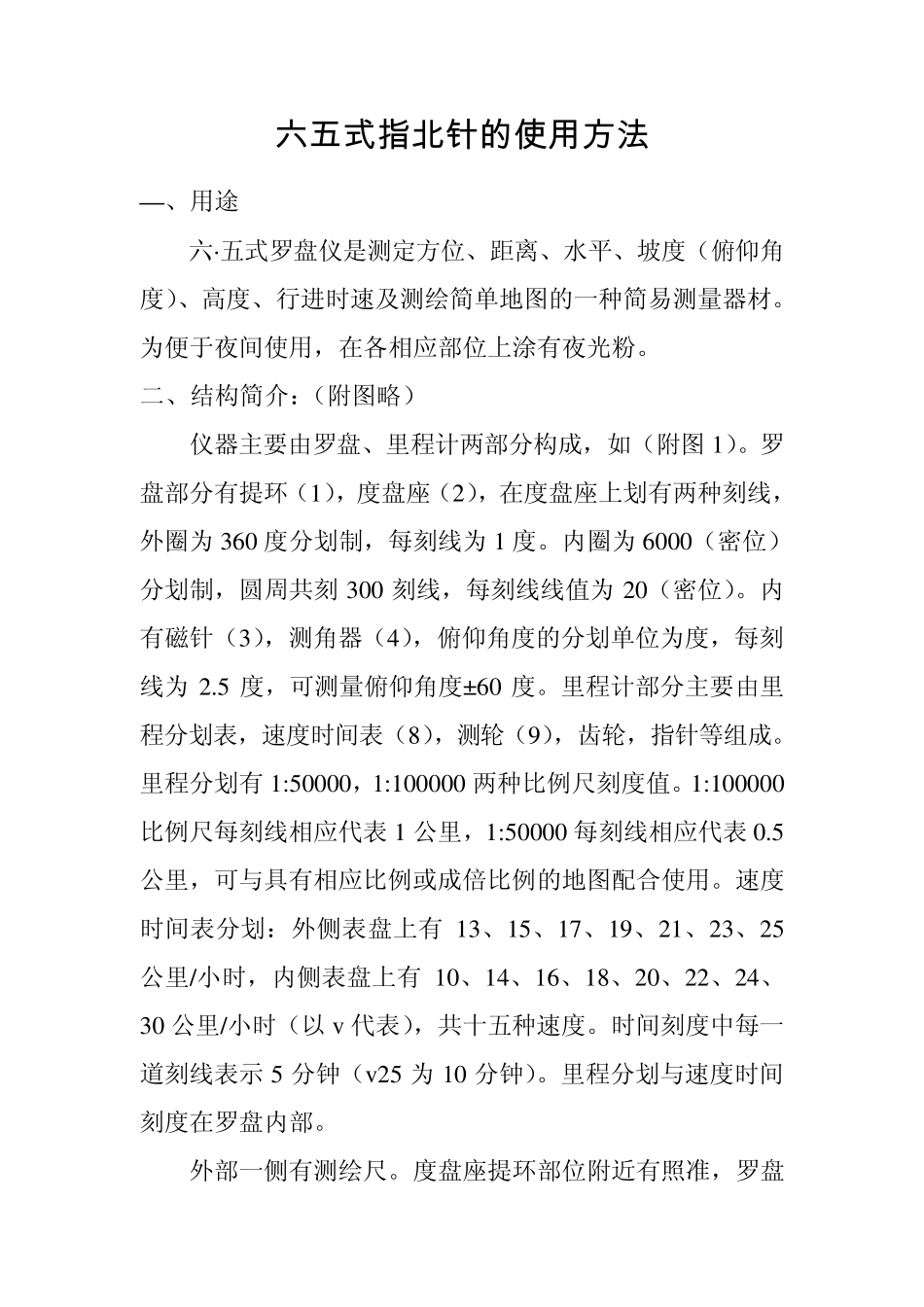

六 五式指北针的使用方法 —、用途 六·五式罗盘仪是测定方位、距离、水平、坡度（俯仰角度）、高度、行进时速及测绘简单地图的一种简易测量器材。为便于夜间使用，在各相应部位上涂有夜光粉。 二、结构简介：（附图略） 仪器主要由罗盘、里程计两部分构成，如（附图 1）。罗盘部分有提环（1），度盘座（2），在度盘座上划有两种刻线，外圈为 360 度分划制，每刻线为 1 度。内圈为 6000（密位）分划制，圆周共刻 300 刻线，每刻线线值为 20（密位）。内有磁针（3），测角器（4），俯仰角度的分划单位为度，每刻线为 2.5 度，可测量俯仰角度± 60 度。里程计部分主要由里程分划表，速度时间表（8），测轮（9），齿轮，指针等组成。里程分划有 1:50000，1:100000 两种比例尺刻度值。1:100000比例尺每刻线相应代表 1 公里，1:50000 每刻线相应代表 0.5公里，可与具有相应比例或成倍比例的地图配合使用。速度时间表分划：外侧表盘上有 13、15、17、19、21、23、25公里/小时，内侧表盘上有 10、14、16、18、20、22、24、30 公里/小时（以 v 代表），共十五种速度。时间刻度中每一道刻线表示 5 分钟（v25 为 10 分钟）。里程分划与速度时间刻度在罗盘内部。 外部一侧有测绘尺。度盘座提环部位附近有照准，罗盘盖侧面的突出部位有准星和距离估定器（即相距12.3 毫米且各自位于准星两侧的两个尖端），照准与准星的距离为123毫米（即估定器的10 倍）。 三、使用方法 （一）测定方位： 1．测定现地东南西北方向 （1）打开罗盘仪，使方位指标“△”对准“0”； （2）转动罗盘仪，待磁针指北端对准“0”后，此时所指的方向就是北方，在方位玻璃上就可直接读出现地东、南、西、北方向。 2．标定地图方位 标定地图方位就是利用罗盘使地图上的方位和现地方位一致。 （1）打开仪器，调整度盘座，使方位指标“△”对准“0”； （2）将测绘尺与地图上的真子午线相切； （3）转动地图，使磁针北端指向本地区的磁偏角之数值上，则地图上的方位和现地方位完全一致。 3．测定磁方位角 A ．测定图上目标的磁方位角 （1）用指北针精确标定地图，并保持地图不动； （2）将测绘尺与所在点和目标点的连线相切，调整度盘座，使指标“△”对准“0”刻划线； （3）待磁针静止后，其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。 B．测定现地目标的磁方位角 （1）打开仪器，使方位指标“△”对准“0”，并使...
