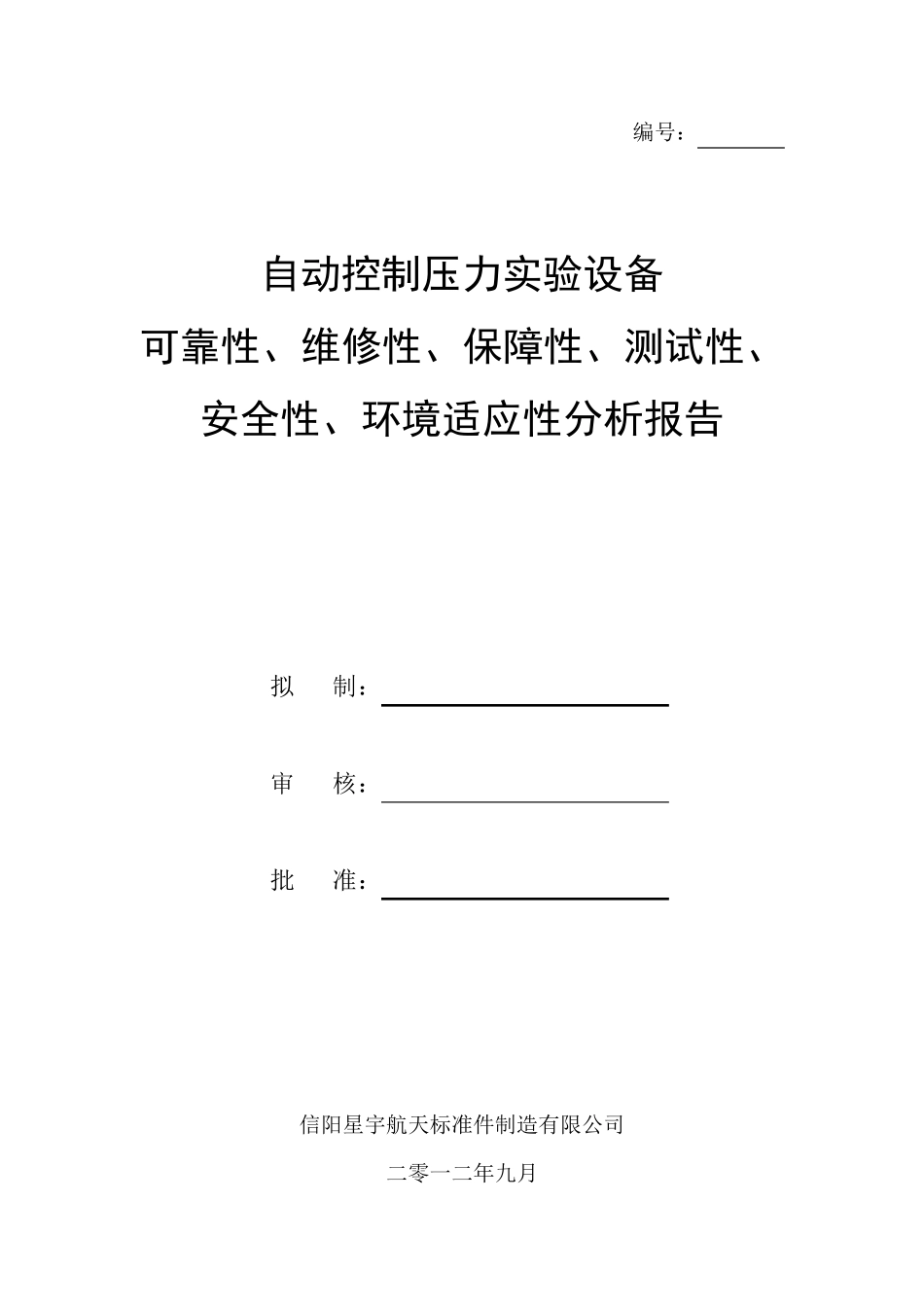

编号： 自动控制压力实验设备 可靠性、维修性、保障性、测试性、安全性、环境适应性分析报告 拟 制： 审 核： 批 准： 信阳星宇航天标准件制造有限公司 二零一二年九月 1 1 概述 为确保产品质量符合要求，达到顾客满意，根据《自动控制压力实验设备产品质量保证大纲》的规定，对该产品的可靠性、维修性、保障性、测试性、安全性、环境适应性进行分析。 2 可靠性分析 2.1 元器件清单 元件选型上截止阀、减压阀、安全阀等元件经过GJB150 环境试验，管道采用不锈钢管，接头采用37°航天标准的接头标准，保证了气路可靠性；测控系统元件选择汽车级或者军品级的元件，工作温度覆盖系统工作温度范围，并经过筛选，具有较高的可靠性；电池组选择军品电池。 2.2 可靠性预计 本器件所采用的元器件有 7 类 13 种共 57 个。其中任一元器件失效，都将造成整个器件失效，即器件正常工作的条件是各元器件都能正常工作。因此，本器件的可靠性模型是一个串联模型。 该器件是可修复产品，寿命服从指数分布，根据可靠性理 论 ，其平 均 故 障间隔 时 间 与 失效率 成反 比 ，即： MTBF= 1/ p i （ 1） 所用元器件均 是通 用或固 化 产品，其质量水 平 、工作应力及 环境条件都相 对固 定，其失效率 因子 等有关 可靠性参 数可参 考 《GJB/Z299C-2006 电子 设备可靠性预计手 册 》，从而 采用应力分析法 来 预计本器件的可靠性指标。 本器件一般 内 置 于 系统机 箱 内 ，使 用大环境是舰 船 甲 板 或舰 船 舱 内 ，其环境代 号 Ns2，工作温度-40℃ ～ +70℃ ，现 计算 其可靠性指标。 2.2.1 PIN 二 极 管的工作失效率1p 本器件使 用PIN 二 极 管，其工作失效率 模型为 KQEbp1 （ 2） 式 中： b — — 基 本失效率 ，10-6/h； 2 E —— 环境系数； Q —— 质量系数； K —— 种类系数。 由表5.3.11-1 查得基本失效率b =0.212×10-6/h； 由表5.3.11-2 查得环境系数E =14； 由表5.3.11-3 查得质量系数Q =0.05； 由表5.3.11-4 查得种类系数K =0.5； 本器件中使用了 18 只 PIN 二极管，故其工作失效率为： hp/1 03 3 5 6.11 85.00 5.01 41 02 1 2.0661 2.2.2 片状电容器的工作失效率2p 本器件选用的片状电容器，其工作失效率模型为： chKCV...
