六氟化硫断路器通用技术条件

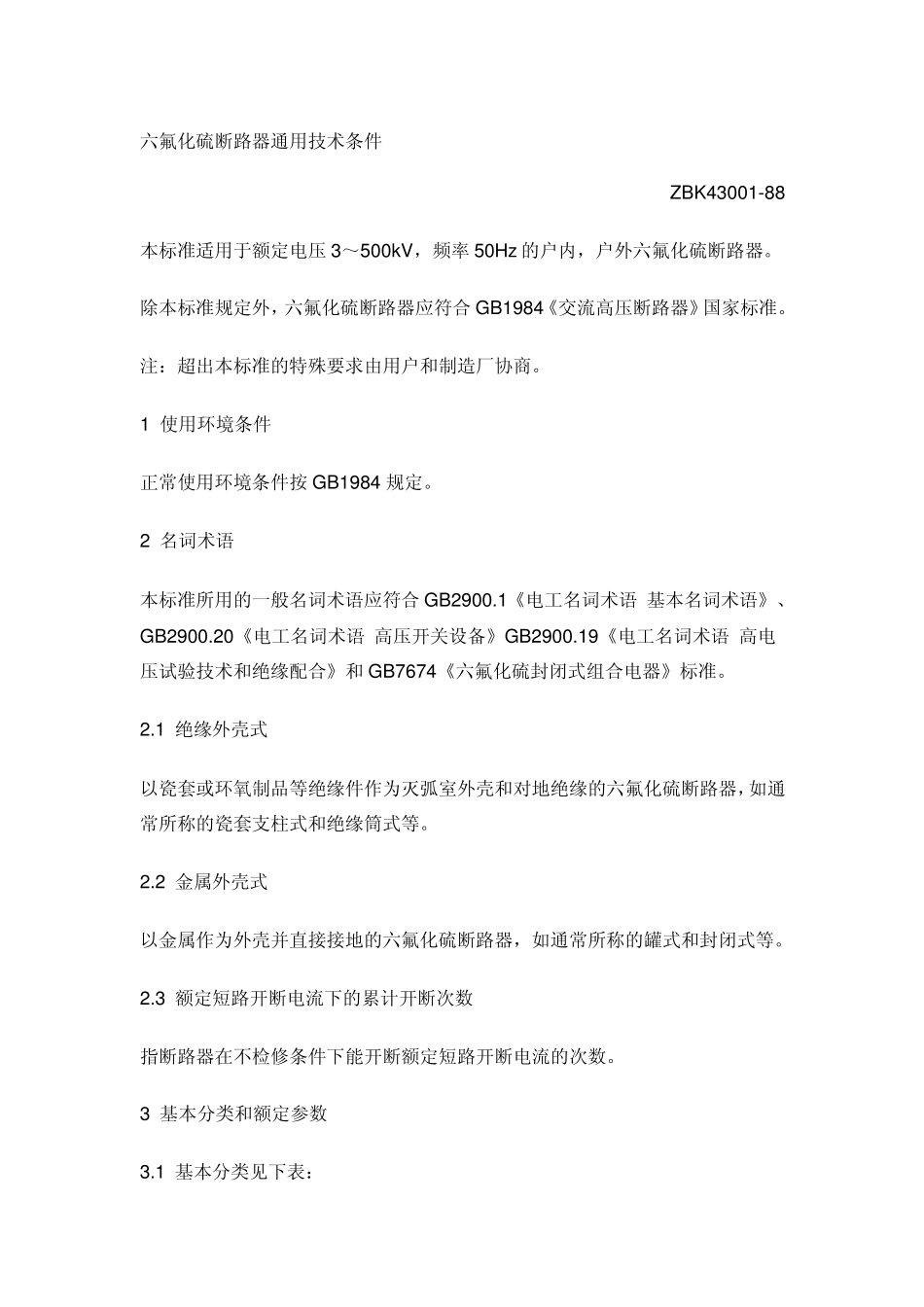

六氟化硫断路器通用技术条件 ZBK43001-88 本标准适用于额定电压3～500kV，频率50Hz的户内，户外六氟化硫断路器。 除本标准规定外，六氟化硫断路器应符合GB1984《交流高压断路器》国家标准。 注：超出本标准的特殊要求由用户和制造厂协商。 1 使用环境条件 正常使用环境条件按GB1984 规定。 2 名词术语 本标准所用的一般名词术语应符合GB2900.1《电工名词术语 基本名词术语》、GB2900.20《电工名词术语 高压开关设备》GB2900.19《电工名词术语 高电压试验技术和绝缘配合》和GB7674《六氟化硫封闭式组合电器》标准。 2.1 绝缘外壳式 以瓷套或环氧制品等绝缘件作为灭弧室外壳和对地绝缘的六氟化硫断路器，如通常所称的瓷套支柱式和绝缘筒式等。 2.2 金属外壳式 以金属作为外壳并直接接地的六氟化硫断路器，如通常所称的罐式和封闭式等。 2.3 额定短路开断电流下的累计开断次数 指断路器在不检修条件下能开断额定短路开断电流的次数。 3 基本分类和额定参数 3.1 基本分类见下表： 3.2 额定参数 3.2.1 除本标准规定外，六氟化硫断路器额定参数按GB1984 规定。 3.2.2 六氟化硫气体的额定密度与最小运行密度 六氟化硫断路器应在六氟化硫气体的额定密度下运行，该额定密度由制造厂规定。 最小运行密度由制造厂规定，如果低于此密度值，断路器与此有关的额定参数不能保证。 额定密度与最小运行密度用温度为20℃时的表计压力值表示，当温度不是 20℃时，则压力必须修正为与此相对应的值。 3.2.3 温升 六氟化硫断路器在额定电流下，主回路升不应超过 GB763，《交流高压电器在长期工作时的发热》标准中表 2 规定值。 金属外壳的温升不应超过 GB763 准表 2 规定值。 4 设计和结构 4.1 总则 六氟化硫断路器应设计成能安全地进行下述各项工作：安装、正常使用，除3～10kV 柱上断路器外，在运行中可进行检查与维护及补充六氟化硫气体。 额定值及结构相同的所有可能要更换的元件，应具有互换性。 4.2 对六氟化硫气体质量的要求 4.2.1 新六氟化硫气体的质量要求应符合有关标准规定。 4.2.2 断路器充入新六氟化硫气体24h 后，气体水份含量应不大于200ppm(V)。 4.2.3 运行中的断路器内的六氟化硫气体水份含量应不大于400ppm(V)。 4.3 六氟化硫气体压力 六氟化硫气体额定压力(相应于20℃时的六氟化硫额定密度)优先选用下列值：0.15，0.25，0. 30，0.35，0.40，0.45，0.50，0.55，0.60，0.65，0.70...
