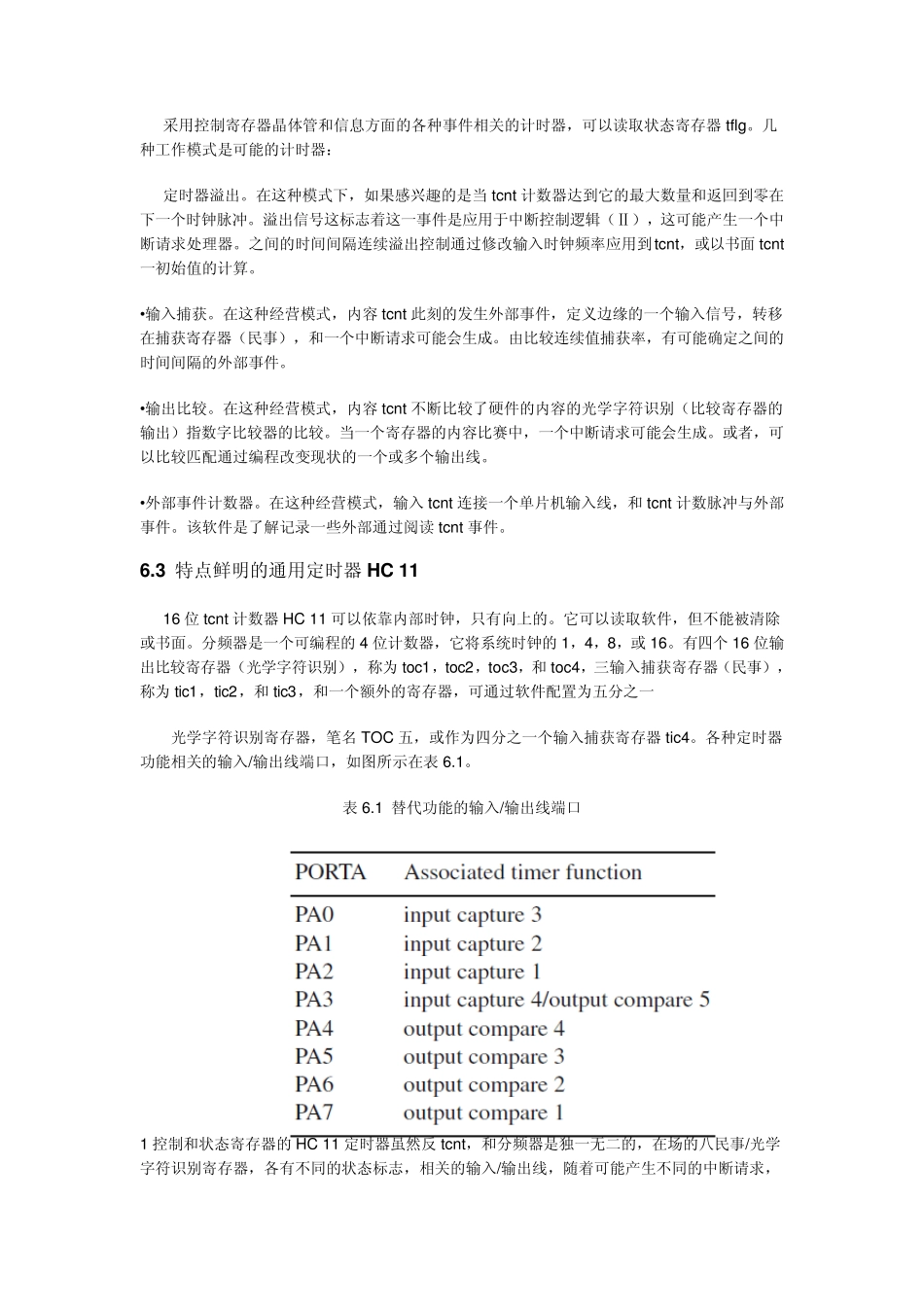

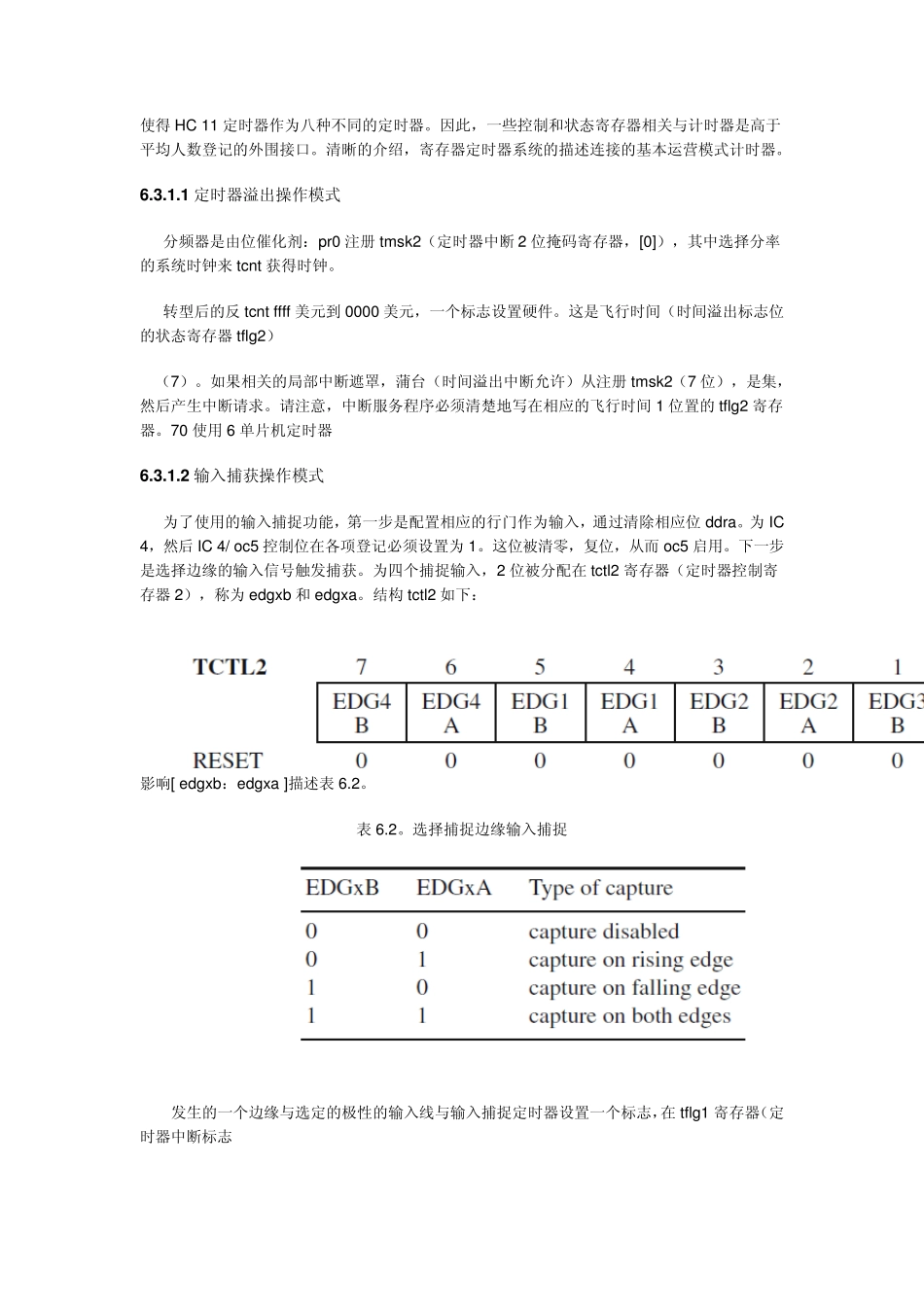

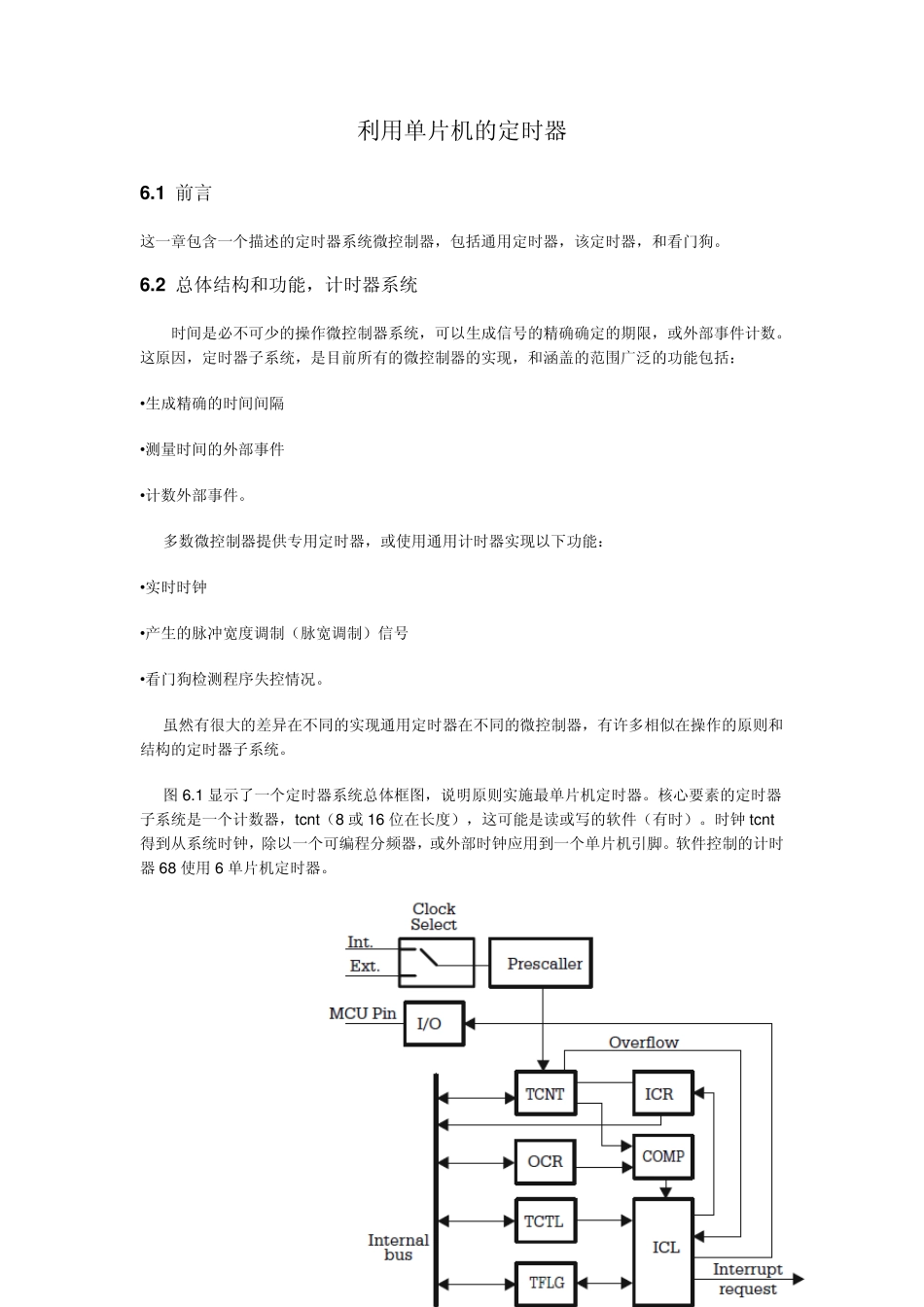

利用单片机的定时器 6 .1 前言 这一章包含一个描述的定时器系统微控制器，包括通用定时器，该定时器，和看门狗。 6 .2 总体结构和功能，计时器系统 时间是必不可少的操作微控制器系统，可以生成信号的精确确定的期限，或外部事件计数。这原因，定时器子系统，是目前所有的微控制器的实现，和涵盖的范围广泛的功能包括： •生成精确的时间间隔 •测量时间的外部事件 •计数外部事件。 多数微控制器提供专用定时器，或使用通用计时器实现以下功能： •实时时钟 •产生的脉冲宽度调制（脉宽调制）信号 •看门狗检测程序失控情况。 虽然有很大的差异在不同的实现通用定时器在不同的微控制器，有许多相似在操作的原则和结构的定时器子系统。 图 6.1 显示了一个定时器系统总体框图，说明原则实施最单片机定时器。核心要素的定时器子系统是一个计数器，tcnt（8 或 16 位在长度），这可能是读或写的软件（有时）。时钟 tcnt得到从系统时钟，除以一个可编程分频器，或外部时钟应用到一个单片机引脚。软件控制的计时器68 使用6 单片机定时器。 采用控制寄存器晶体管和信息方面的各种事件相关的计时器，可以读取状态寄存器tflg。几种工作模式是可能的计时器： 定时器溢出。在这种模式下，如果感兴趣的是当tcnt计数器达到它的最大数量和返回到零在下一个时钟脉冲。溢出信号这标志着这一事件是应用于中断控制逻辑（Ⅱ），这可能产生一个中断请求处理器。之间的时间间隔连续溢出控制通过修改输入时钟频率应用到tcnt，或以书面tcnt一初始值的计算。 •输入捕获。在这种经营模式，内容 tcnt此刻的发生外部事件，定义边缘的一个输入信号，转移在捕获寄存器（民事），和一个中断请求可能会生成。由比较连续值捕获率，有可能确定之间的时间间隔的外部事件。 •输出比较。在这种经营模式，内容 tcnt不断比较了硬件的内容的光学字符识别（比较寄存器的输出）指数字比较器的比较。当一个寄存器的内容比赛中，一个中断请求可能会生成。或者，可以比较匹配通过编程改变现状的一个或多个输出线。 •外部事件计数器。在这种经营模式，输入 tcnt连接一个单片机输入线，和tcnt计数脉冲与外部事件。该软件是了解记录一些外部通过阅读tcnt事件。 6.3 特点鲜明的通用定时器H C 11 16 位 tcnt计数器HC 11 可以依靠内部时钟，只有向上的。它可以读取软件，但不能被清除或书面。分频器是一个可编程的4 位计数器，它将系统时钟的1，4，8，...
