关于SF6回收装置的使用

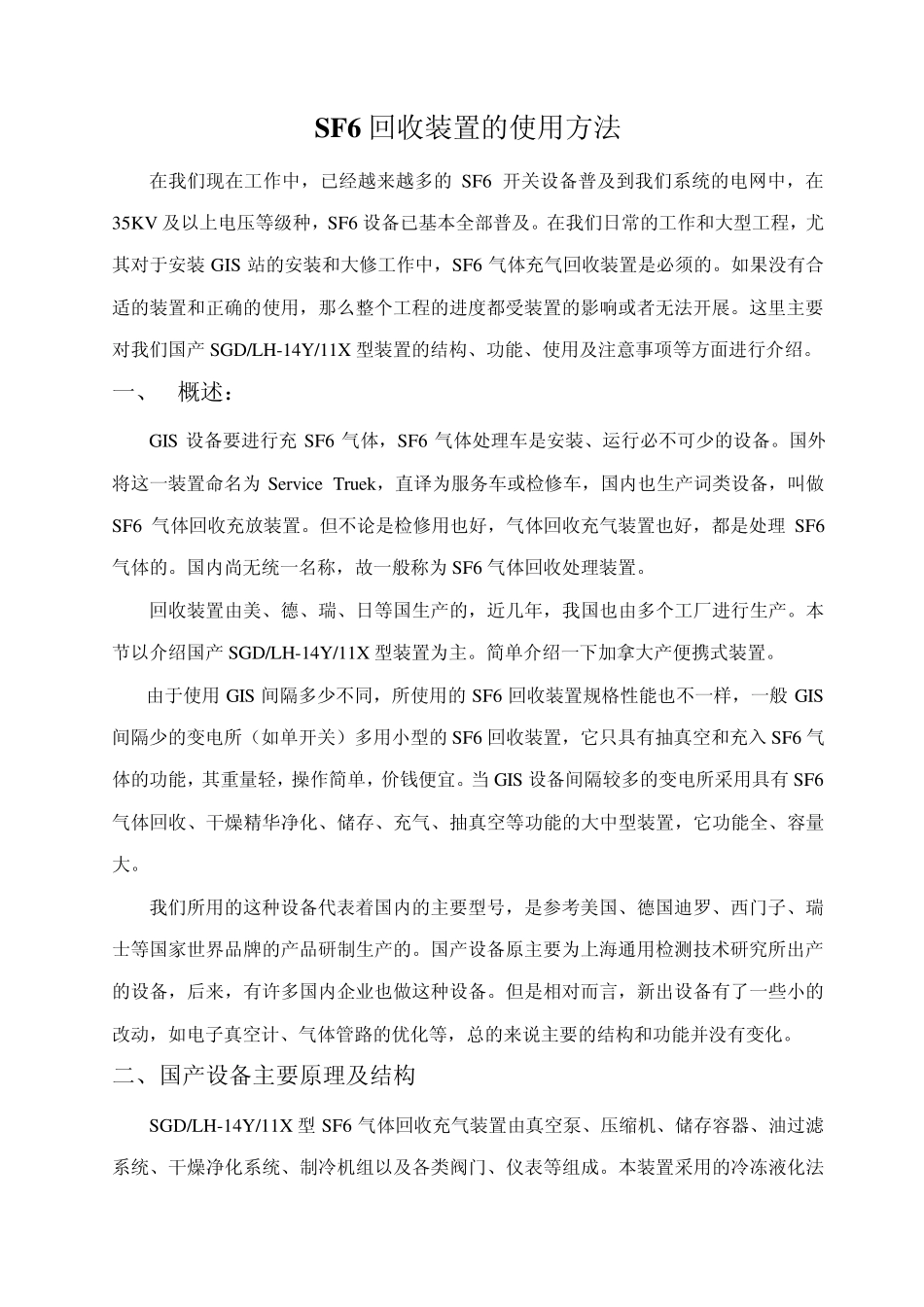

SF6 回收装置的使用方法 在我们现在工作中，已经越来越多的SF6 开关设备普及到我们系统的电网中，在35KV 及以上电压等级种，SF6 设备已基本全部普及。在我们日常的工作和大型工程，尤其对于安装GIS 站的安装和大修工作中，SF6 气体充气回收装置是必须的。如果没有合适的装置和正确的使用，那么整个工程的进度都受装置的影响或者无法开展。这里主要对我们国产SGD/LH-14Y/11X 型装置的结构、功能、使用及注意事项等方面进行介绍。 一、 概述： GIS 设备要进行充SF6 气体，SF6 气体处理车是安装、运行必不可少的设备。国外将这一装置命名为 Serv ice Truek，直译为服务车或检修车，国内也生产词类设备，叫做SF6 气体回收充放装置。但不论是检修用也好，气体回收充气装置也好，都是处理 SF6气体的。国内尚无统一名称，故一般称为 SF6 气体回收处理装置。 回收装置由美、德、瑞、日等国生产的，近几年，我国也由多个工厂进行生产。本节以介绍国产SGD/LH-14Y/11X 型装置为主。简单介绍一下加拿大产便携式装置。 由于使用GIS 间隔多少不同，所使用的SF6 回收装置规格性能也不一样，一般 GIS间隔少的变电所（如单开关）多用小型的SF6 回收装置，它只具有抽真空和充入 SF6 气体的功能，其重量轻，操作简单，价钱便宜。当 GIS 设备间隔较多的变电所采用具有SF6气体回收、干燥精华净化、储存、充气、抽真空等功能的大中型装置，它功能全、容量大。 我们所用的这种设备代表着国内的主要型号，是参考美国、德国迪罗、西门子、瑞士等国家世界品牌的产品研制生产的。国产设备原主要为上海通用检测技术研究所出产的设备，后来，有许多国内企业也做这种设备。但是相对而言，新出设备有了一些小的改动，如电子真空计、气体管路的优化等，总的来说主要的结构和功能并没有变化。 二、国产设备主要原理及结构 SGD/LH-14Y/11X 型SF6 气体回收充气装置由真空泵、压缩机、储存容器、油过滤系统、干燥净化系统、制冷机组以及各类阀门、仪表等组成。本装置采用的冷冻液化法 原理，在回收 SF6 气体时，在较低的 SF6 压缩机工作压力条件下，利用制冷机组使 SF6降温至其冷凝温度以下，使之形成液态进行储存或充灌钢瓶。同时在运行过程中，装置所设置的油过滤系统和干燥净化系统对回收来的 SF6 进行滤油和干燥净化处理，使 SF6气体中油分（小于 10PPM/G）水分（小于 60PPM/V）合格。 根据所需功能由压缩系统、制冷机组、真空系...
