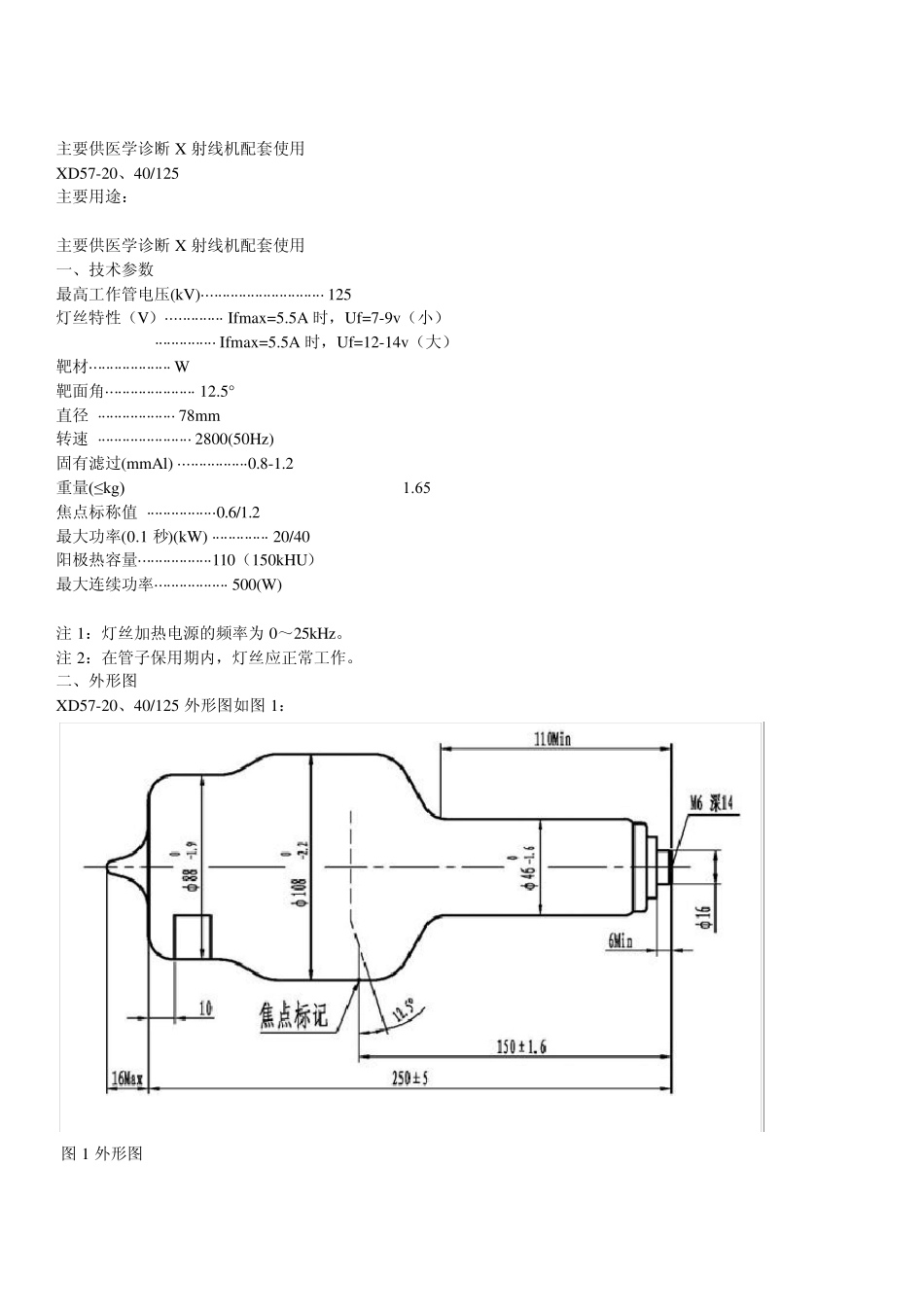

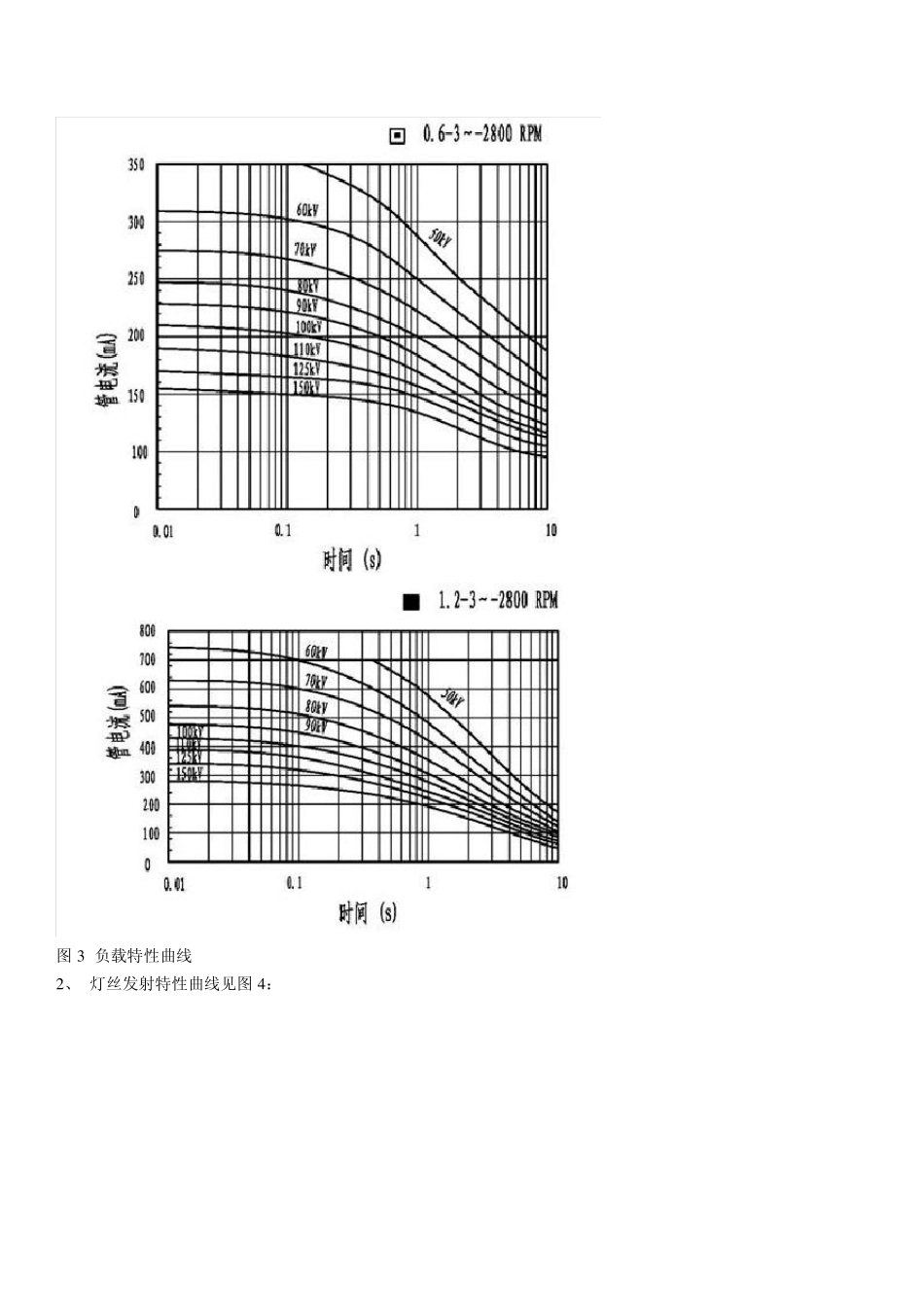

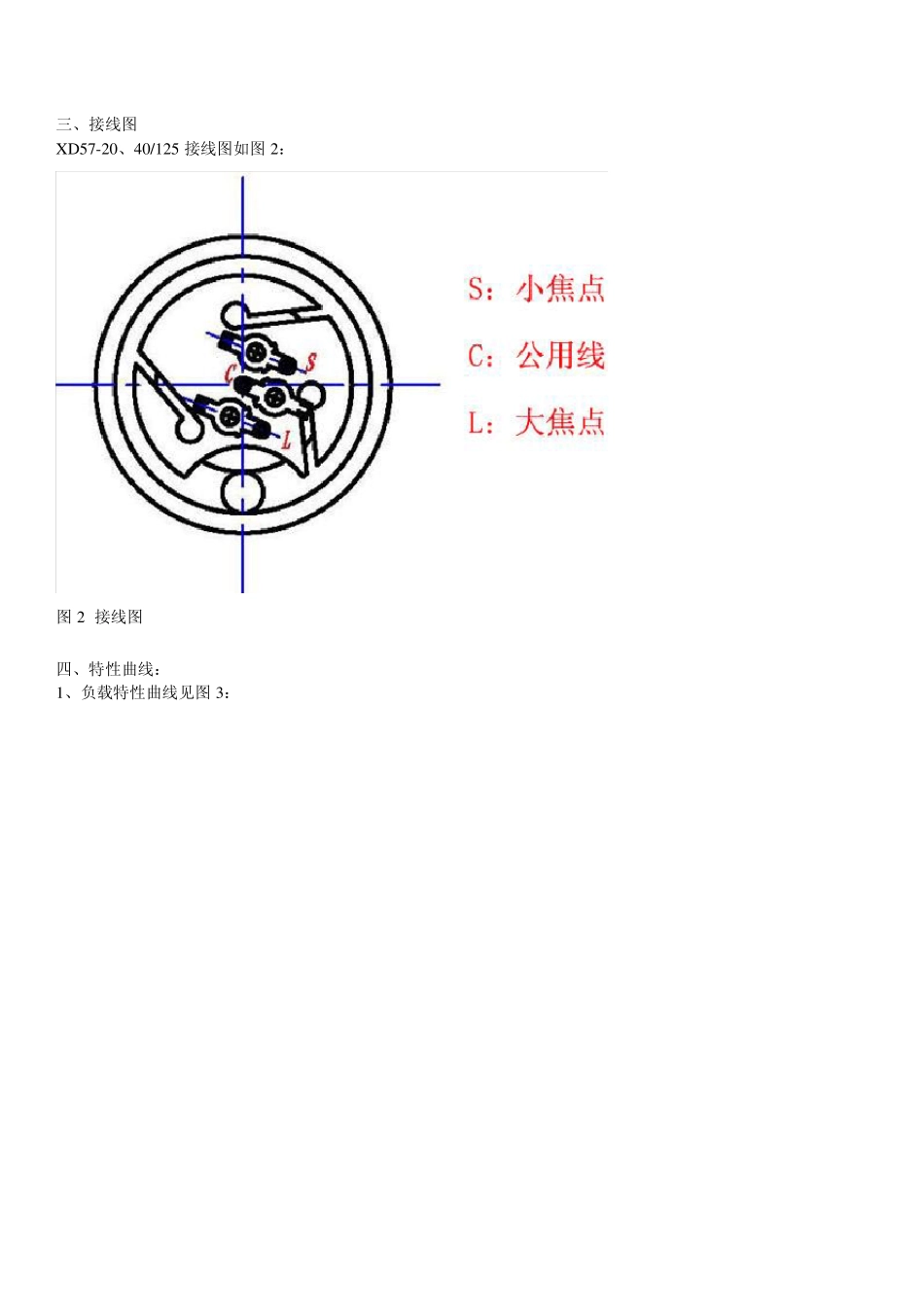

主要供医学诊断X 射线机配套使用 XD57-20、40/125 主要用途: 主要供医学诊断X 射线机配套使用 一、技术参数 最高工作管电压(kV)······························ 125 灯丝特性(V)·············· Ifmax=5.5A 时,Uf=7-9v(小) ··············· Ifmax=5.5A 时,Uf=12-14v(大) 靶材···················· W 靶面角······················ 12.5° 直径 ··················· 78mm 转速 ······················· 2800(50Hz) 固有滤过(mmAl) ·················0.8-1.2 重量(≤kg)·················1.65 焦点标称值 ·················0.6/1.2 最大功率(0.1 秒)(kW) ·············· 20/40 阳极热容量··················110(150kHU) 最大连续功率·················· 500(W) 注 1:灯丝加热电源的频率为 0~25kHz。 注 2:在管子保用期内,灯丝应正常工作。 二、外形图 XD57-20、40/125 外形图如图 1: 图 1 外形图 三、接线图 X D 57-20、40/125 接线图如图 2: 图 2 接线图 四、特性曲线: 1、负载特性曲线见图 3: 图3 负载特性曲线 2 、 灯丝发射特性曲线见图4 : 图4 灯丝发射特性曲线 3 、 阳极加热冷却特性曲线见图5 。 图 5 阳极加热冷却特性曲线 四、使用方法及注意事项 1、 管子的安装或操作必须由专业人员进行,在运输和安装过程中要小心,以免损坏管子。 2、 用油作绝缘和冷却介质,油的耐压强度不低于 35kV/2.5mm。 3、 装机前应对管子外壳进行清洁、干燥处理。 4、 第一次使用或停用四周以上重新使用的管子应按如下步骤进行训练后再投入使用。从最高工作管电压的一半,保持透视时的管电流值,以不大于 5kV/min 的速度升至最高工作管电压,稳定 3min。如管电流不稳定或发生放电现象,应降低管电压,待稳定后,再升高管电压。 5、 关机前,应降低管电压,然后关机。 五、贮存和运输条件 1、 包装后的 X 射线管一般应保存在温度不低于 5℃、相对湿度不大于 80%且无腐蚀性气体、通风良好的室内。 2、 运输要求按定货合同规定。 六、售后质量承诺 经包装的 X 射线管在遵守...
