医药进销存管理系统的需求分析以及数据流图

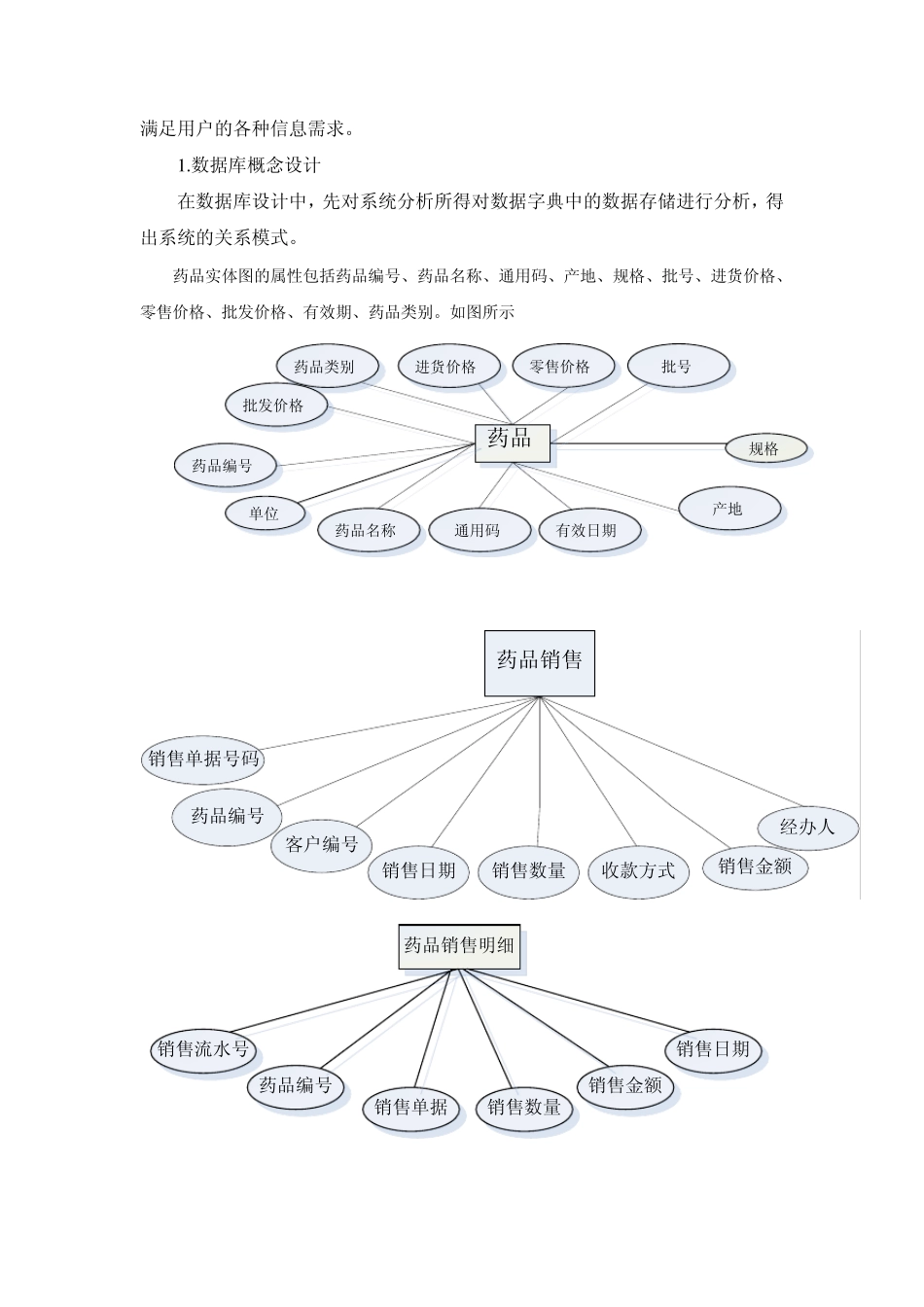

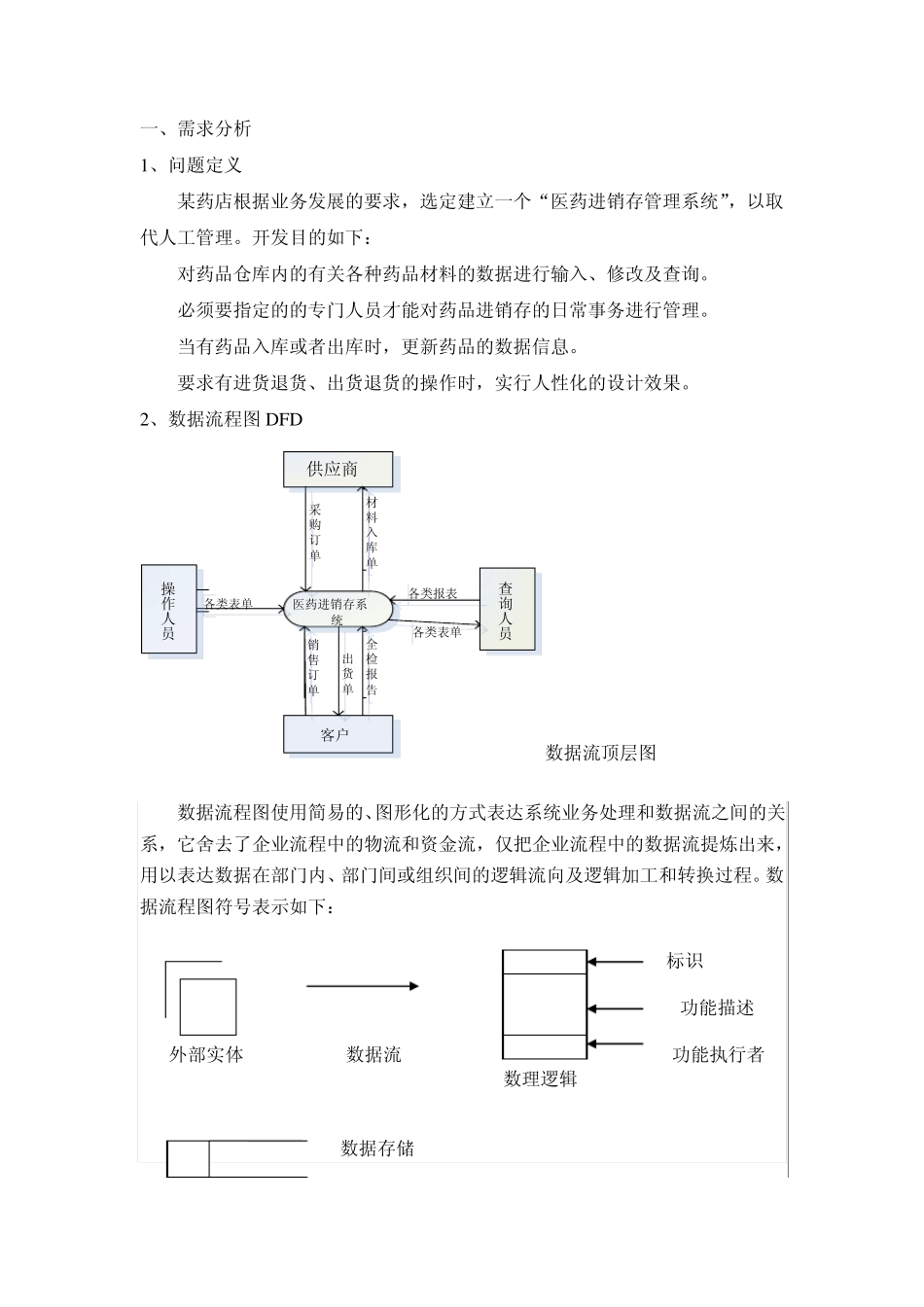

医药进销存管理系统的需求分析以及数据流图_第1页
1/11
医药进销存管理系统的需求分析以及数据流图_第2页
2/11

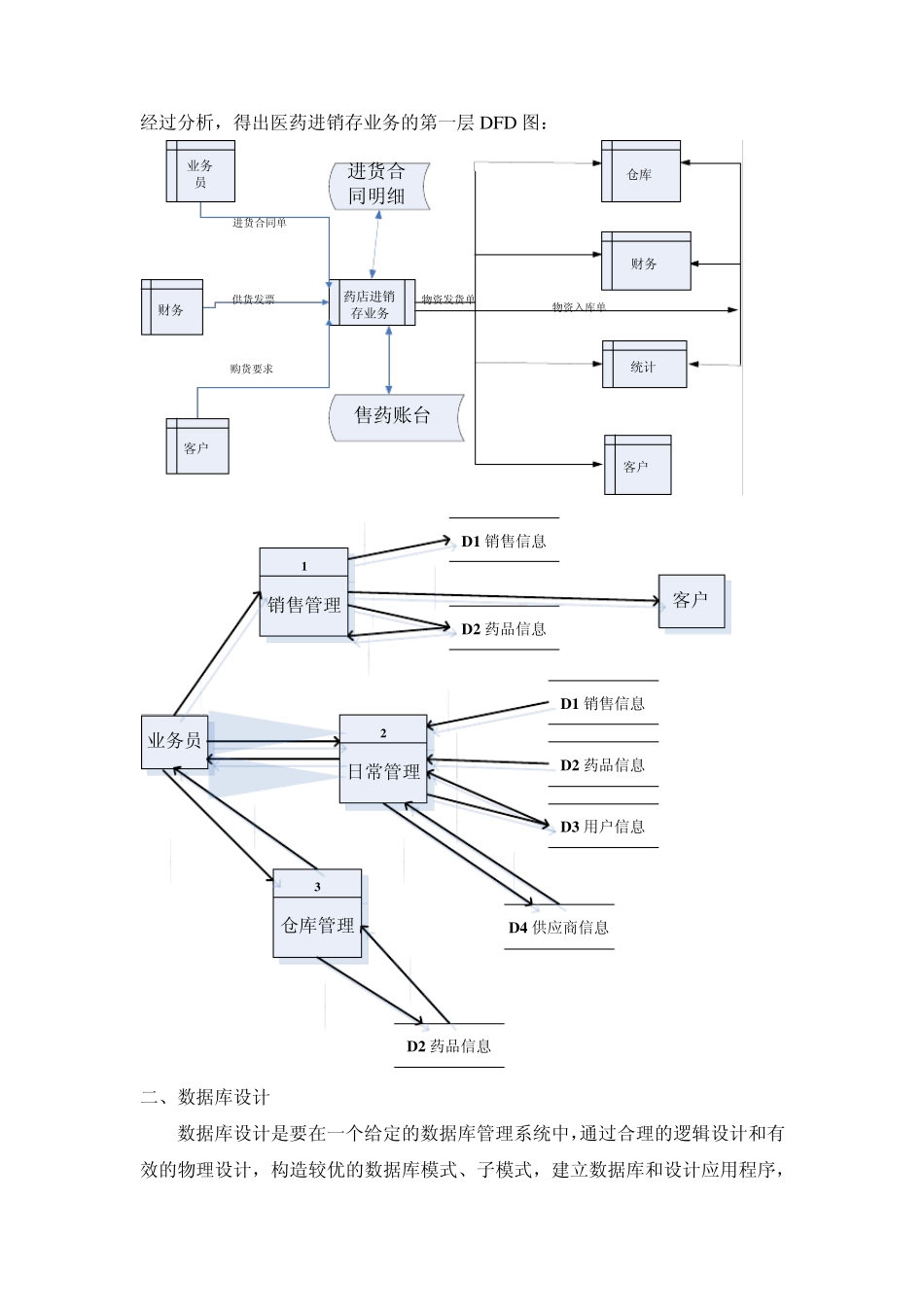

医药进销存管理系统的需求分析以及数据流图_第3页
3/11
一、需求分析 1、问题定义 某药店根据业务发展的要求,选定建立一个“医药进销存管理系统”,以取代人工管理。开发目的如下: 对药品仓库内的有关各种药品材料的数据进行输入、修改及查询。 必须要指定的的专门人员才能对药品进销存的日常事务进行管理。 当有药品入库或者出库时,更新药品的数据信息。 要求有进货退货、出货退货的操作时,实行人性化的设计效果。 2、数据流程图 DFD 供应商操作人员客户查询人员医药进销存系统各类表单材料入库单采购订单销售订单出货单全检报告各类表单各类报表数据流顶层图 数据流程图使用简易的、图形化的方式表达系统业务处理和数据流之间的关系,它舍去了企业流程中的物流和资金流,仅把企业流程中的数据流提炼出来,用以表达数据在部门内、部门间或组织间的逻辑流向及逻辑加工和转换过程。数据流程图符号表示如下: 标识 功能描述 外部实体 数据流 功能执行者 数理逻辑 数据存储 经过分析,得出医药进销存业务的第一层DFD 图: 药店进销存业务进货合同明细售药账台业务员财务客户仓库财务统计客户进货合同单供货发票购货要求物资发货单物资入库单 业务员1销售管理D 1 销售信息D 2 药品信息客户2日常管理3仓库管理D 1 销售信息D 2 药品信息D 3 用户信息D 4 供应商信息D 2 药品信息 二、数据库设计 数据库设计是要在一个给定的数据库管理系统中,通过合理的逻辑设计和有效的物理设计,构造较优的数据库模式、子模式,建立数据库和设计应用程序,满足用户的各种信息需求。 1 .数据库概念设计 在数据库设计中,先对系统分析所得对数据字典中的数据存储进行分析,得出系统的关系模式。 药品实体图的属性包括药品编号、药品名称、通用码、产地、规格、批号、进货价格、零售价格、批发价格、有效期、药品类别。如图所示 药品药品类别进货价格零售价格批号规格产地有效日期通用码药品名称药品编号批发价格单位 药品销售销售单据号码药品编号客户编号销售数量销售金额经办人销售日期收款方式 药品销售明细销售流水号药品编号销售单据销售数量销售金额销售日期 药品采购信息入库时间入库单据号码相应供应商信息经办人库存状态入库流水号药品编号入库数量 药品采购入库单据号码品种数量入库数量入库金额入库日期经办人库存状态供应商编号 供应商供应商编号供应商名称联系方式开户银行供应商所属地区联系人开户账号 客户客户编号客户的地址联系人汇款账号客户名称所在地...
