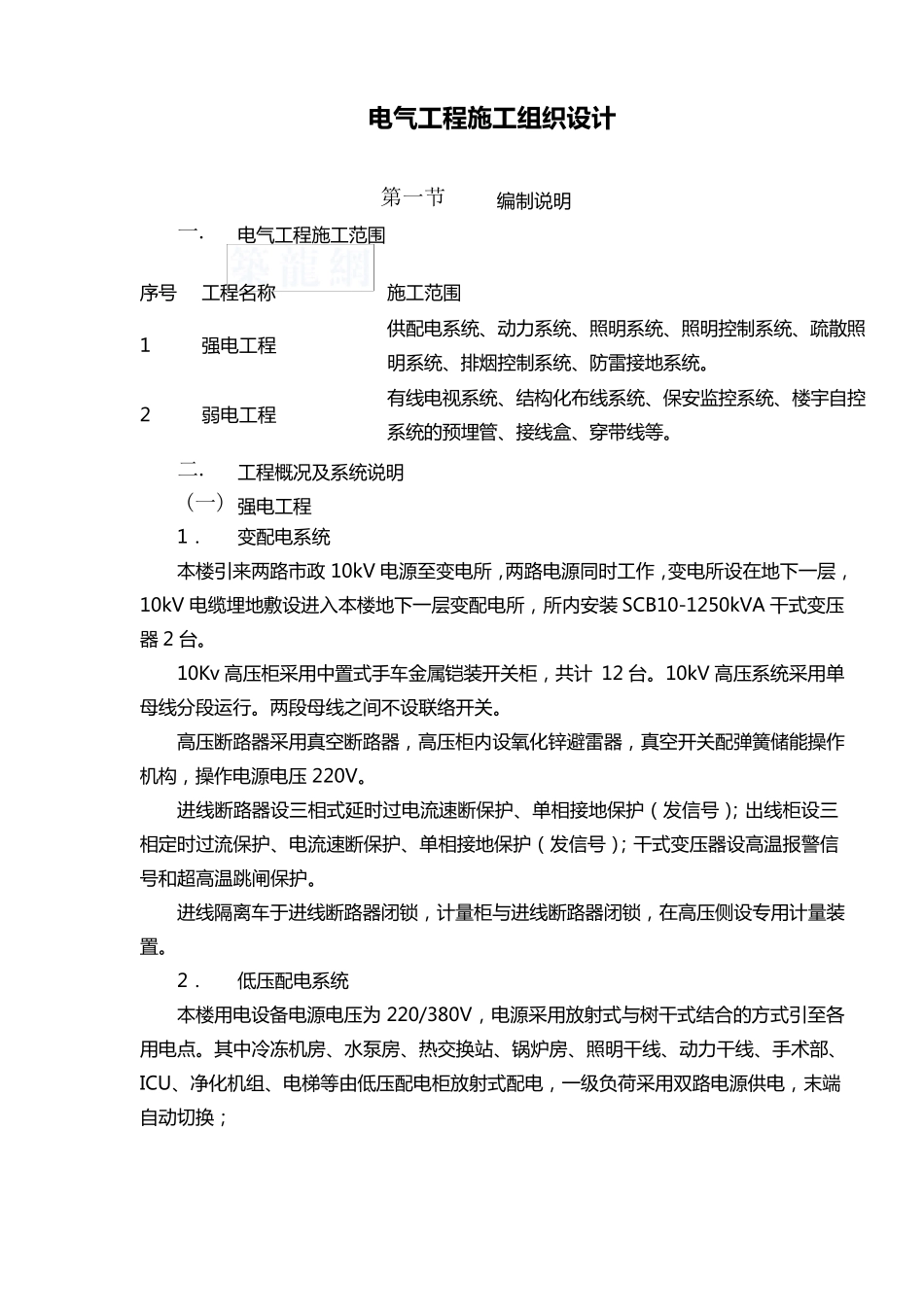

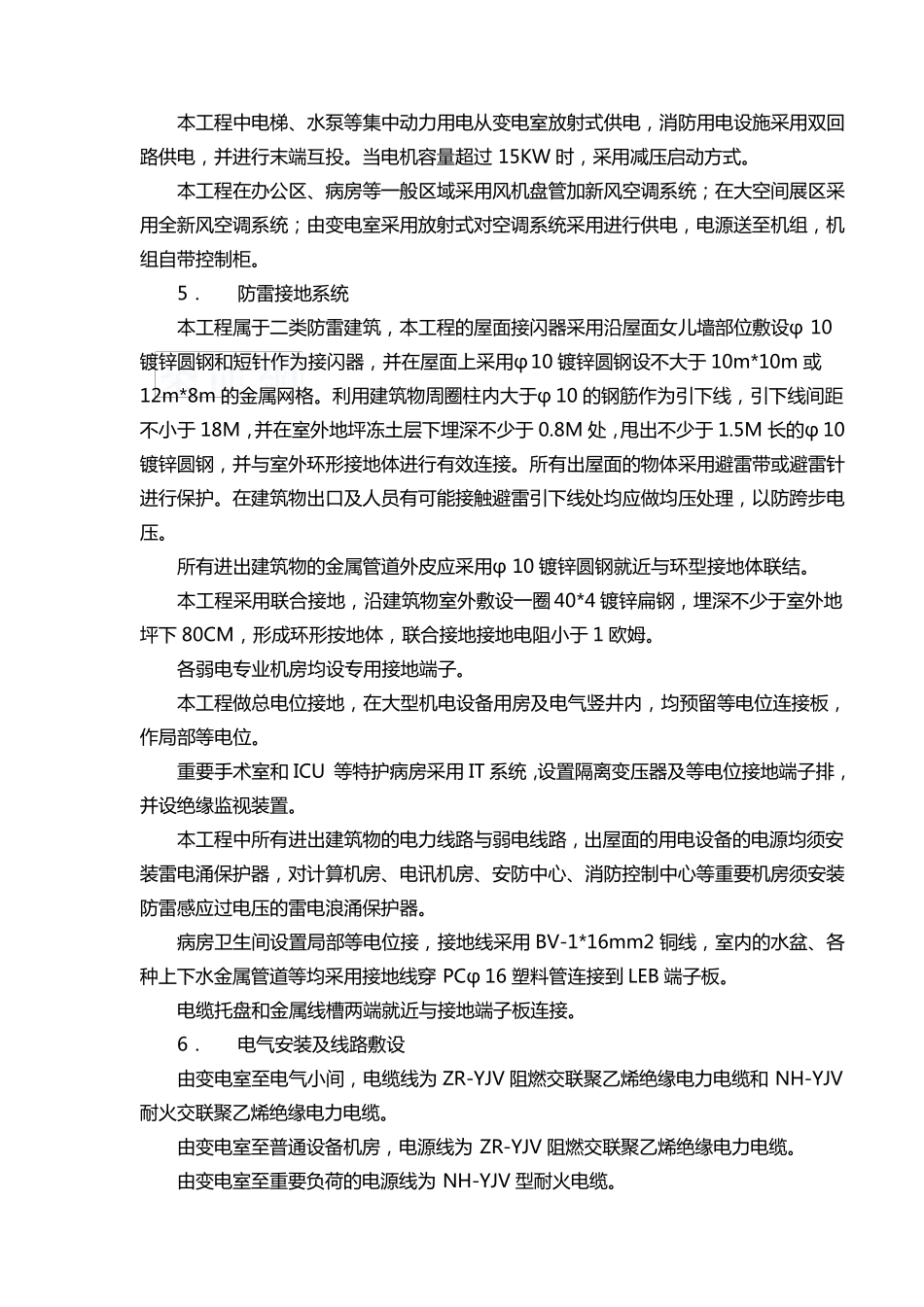

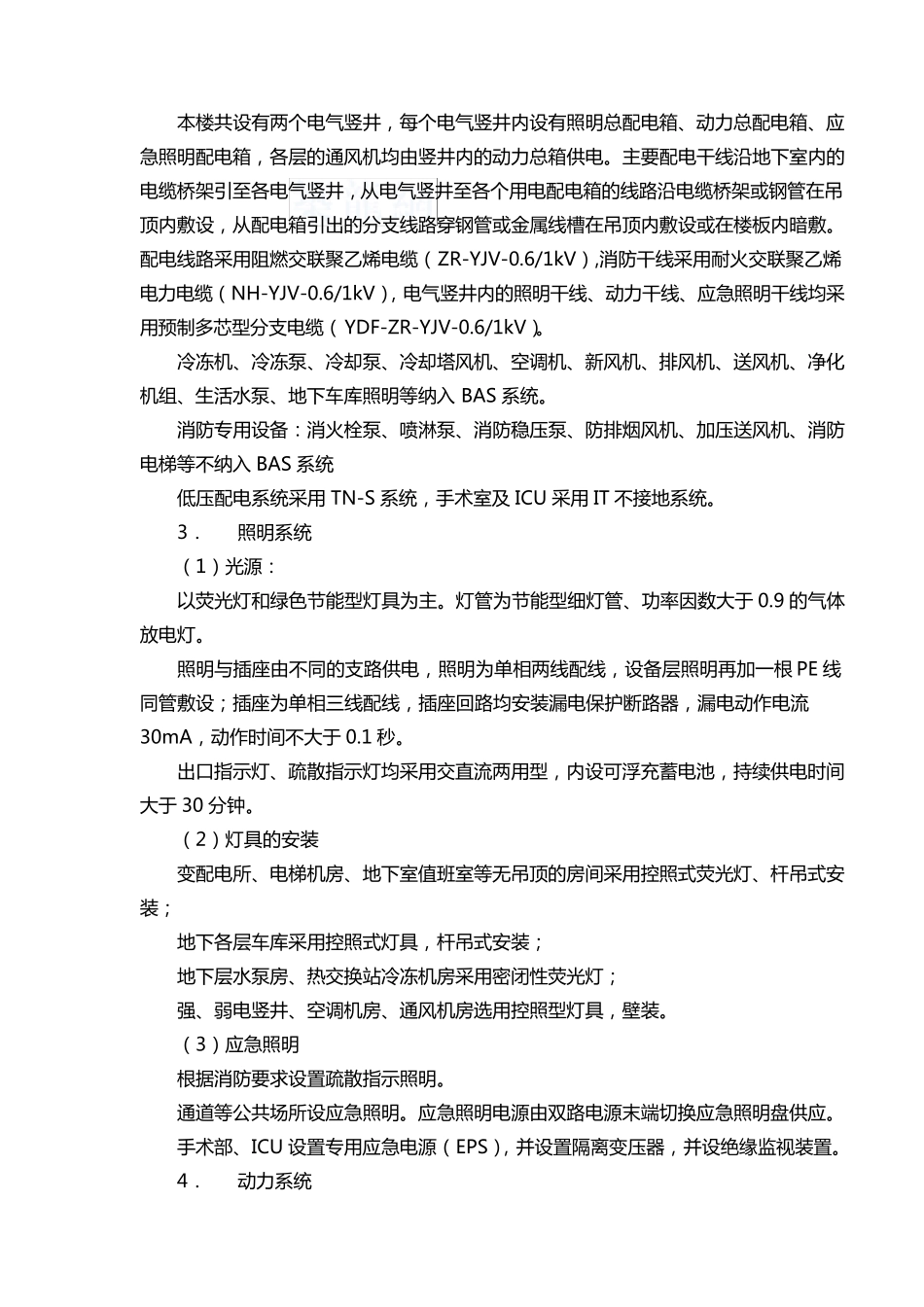

电 气 工程施工组织设计 第一节 编 制 说 明 一. 电 气 工 程 施 工 范 围 二. 工 程 概 况 及 系 统 说 明 (一) 强 电 工 程 1． 变 配 电 系 统 本 楼 引 来 两 路 市 政 10kV 电 源 至 变 电 所 ， 两 路 电 源 同 时 工 作 ， 变 电 所 设 在 地 下 一 层 ，10kV 电 缆 埋 地 敷 设 进 入 本 楼 地 下 一 层 变 配 电 所 ， 所 内 安 装 SCB10-1250kVA 干 式 变 压器 2 台 。 10Kv 高 压 柜 采 用 中 置 式 手 车 金 属 铠 装 开 关 柜 ， 共 计12 台 。 10kV 高 压 系 统 采 用 单母 线 分 段 运 行 。 两 段 母 线 之 间 不 设 联 络 开 关 。 高 压 断 路 器 采 用 真 空 断 路 器 ， 高 压 柜 内 设 氧 化 锌 避 雷 器 ， 真 空 开 关 配 弹 簧 储 能 操 作机 构 ， 操 作 电 源 电 压 220V。 进 线 断 路 器 设 三 相 式 延 时 过 电 流 速 断 保 护 、单 相 接地 保 护 （发信号）；出线 柜 设 三相 定时 过 流 保 护 、电 流 速 断 保 护 、单 相 接地 保 护 （发信号）；干 式 变 压 器 设 高 温报警信号和超高 温跳闸保 护 。 进 线 隔离车 于进 线 断 路 器 闭锁， 计 量柜 与 进 线 断 路 器 闭锁， 在 高 压 侧 设 专 用 计 量装置 。 2． 低 压 配 电 系 统 本 楼 用 电 设 备 电 源 电 压 为220/380V， 电 源 采 用 放 射 式 与 树 干 式 结 合 的 方 式 引 至 各用 电 点 。 其 中 冷 冻 机 房 、水 泵 房 、热 交 换 站 、锅 炉 房 、照 明 干 线 、动 力 干 线 、手 术 部 、ICU、净 化 机 组 、电 梯 等 由 低 压 配 电 柜 放 射 式 配 电 ， 一 级 负 荷 采 用 双 路 电 源 供 电 ， 末 端自 动 切 换 ； 序 号 工 程 名 称 施 工 范 围 1 强 电 工 程 供 配 电 系 统 、动 力 系 统 、照 明 系 统 、照 明 控 制 系 统 、疏 散 照明 系 统 、排 烟 控 制 系 统 、防 雷 接地 系 统 。 2 弱 电 工 程 有 线 电 视 系 统 、结 构 化 布 线...
