医院药品进销存系统

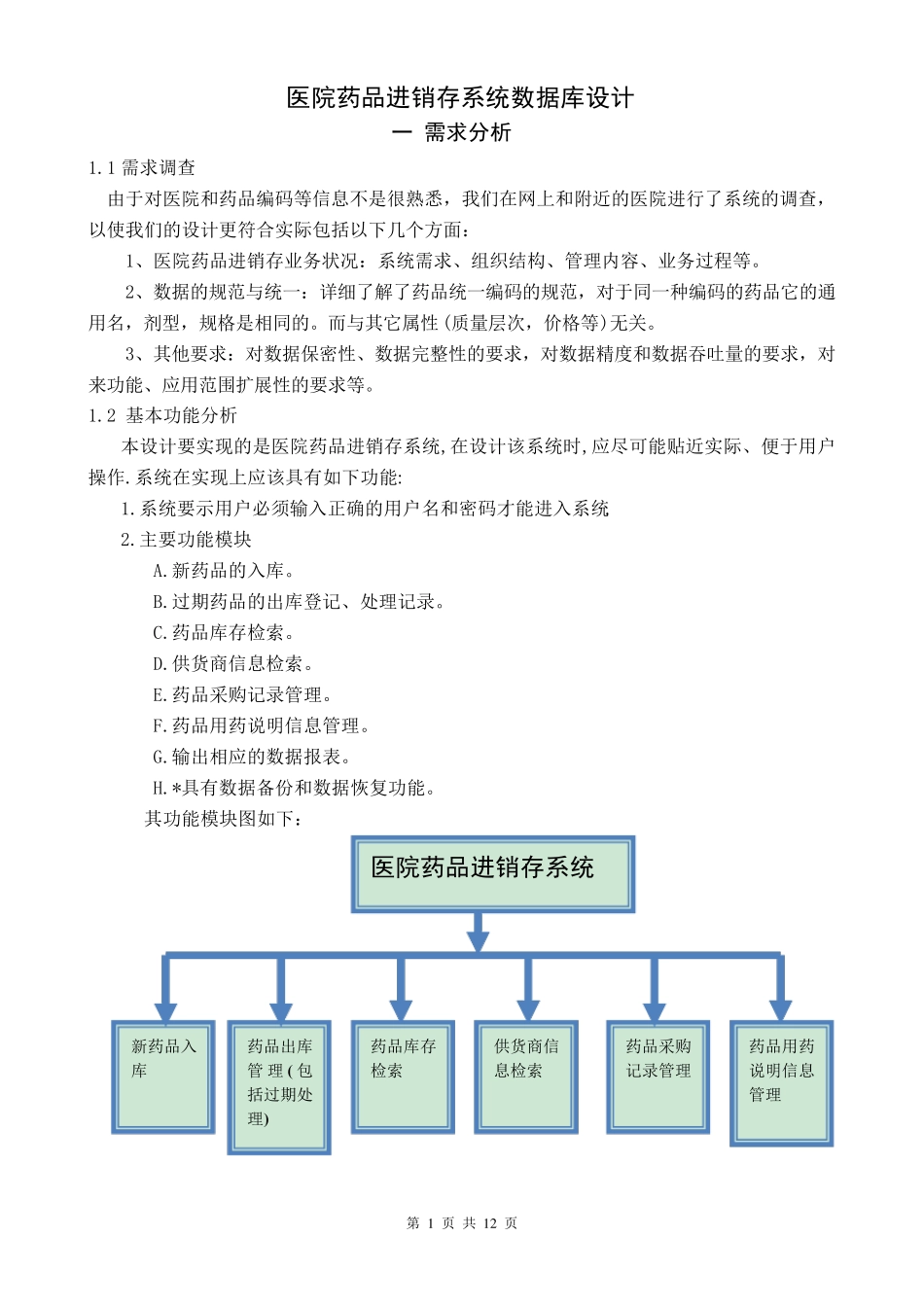

医院药品进销存系统_第1页
1/12

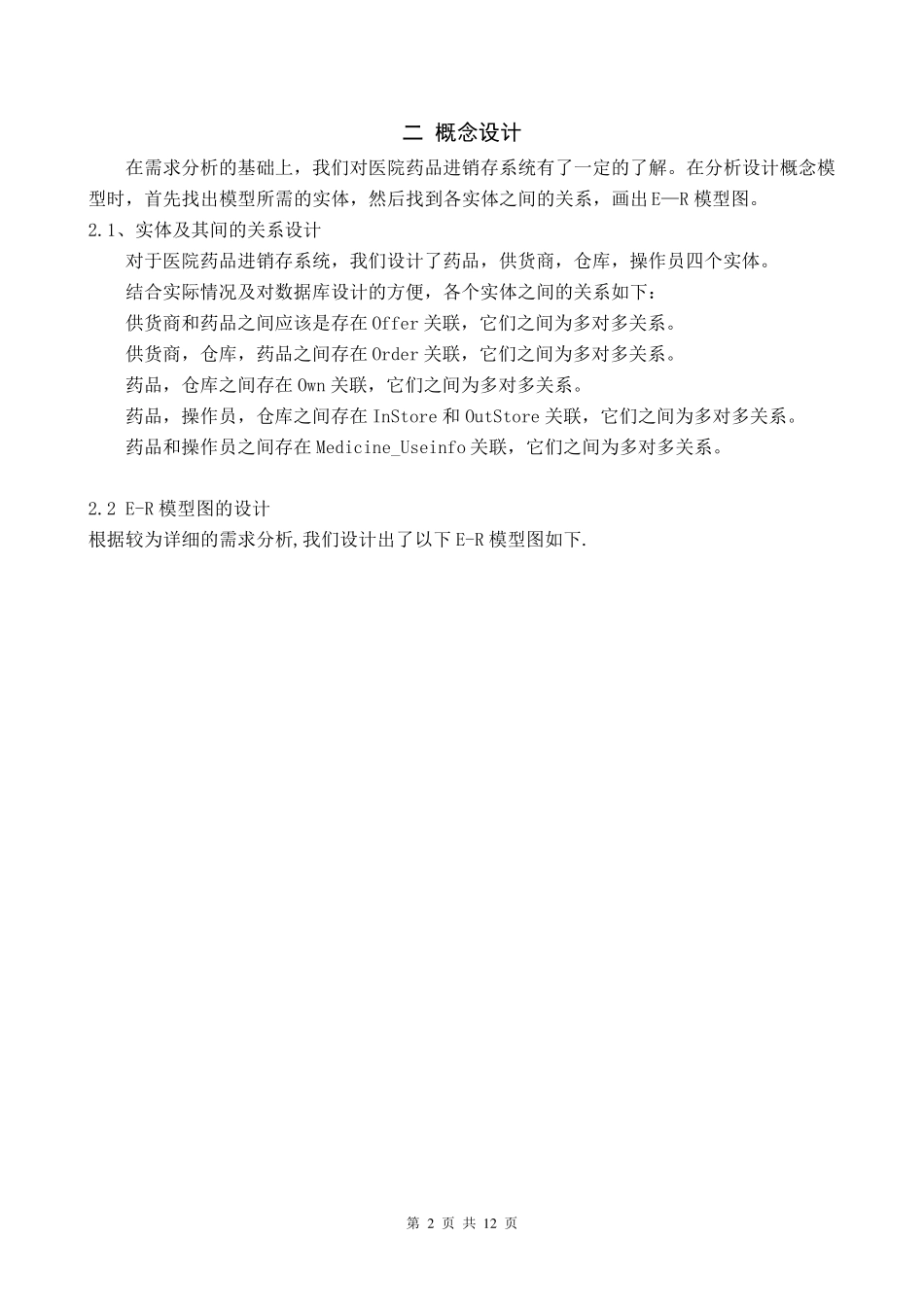

医院药品进销存系统_第2页
2/12

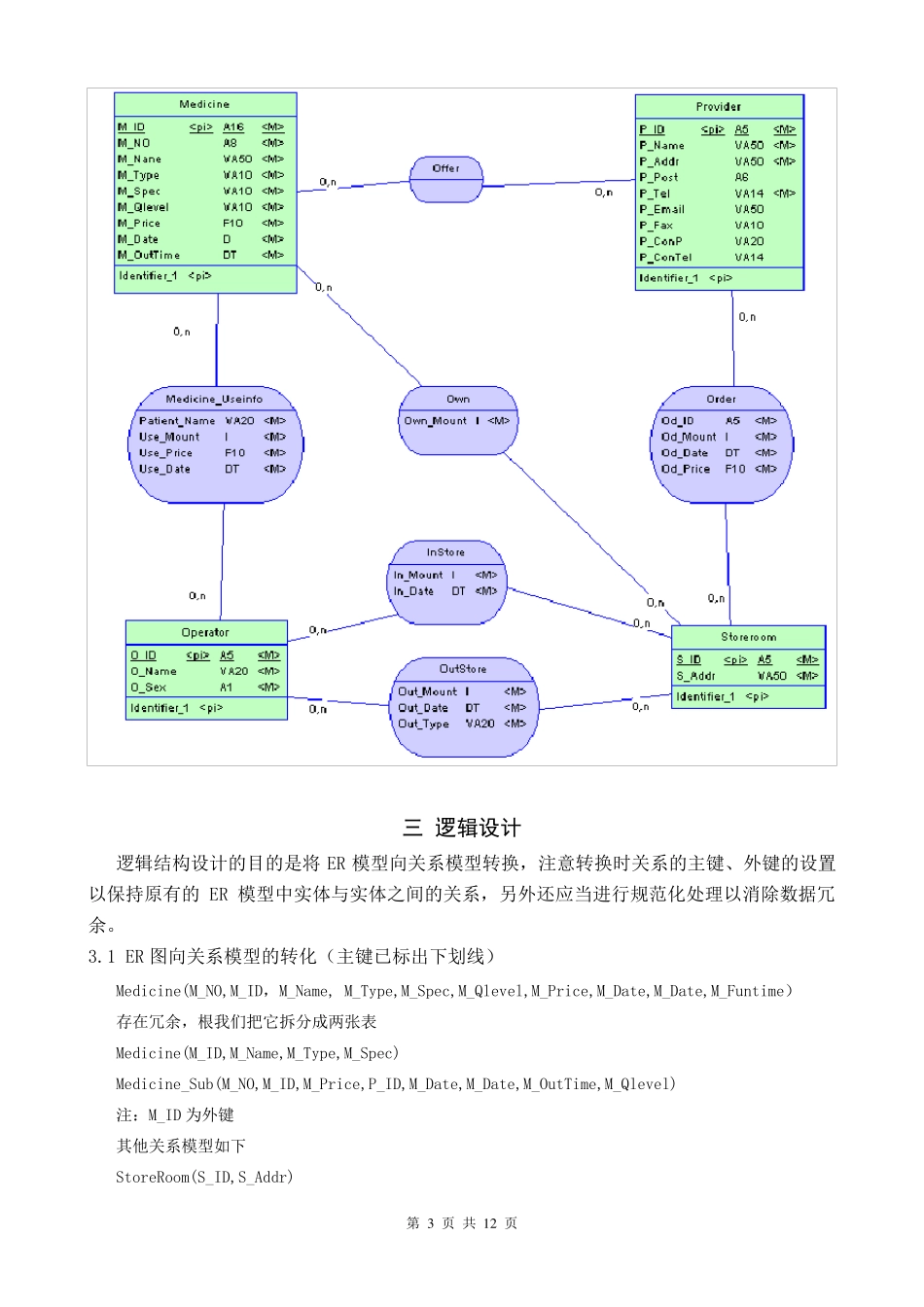

医院药品进销存系统_第3页
3/12
第 1 页 共 1 2 页 医院药品进销存系统数据库设计 一 需求分析 1.1 需求调查 由于对医院和药品编码等信息不是很熟悉,我们在网上和附近的医院进行了系统的调查,以使我们的设计更符合实际包括以下几个方面: 1、医院药品进销存业务状况:系统需求、组织结构、管理内容、业务过程等。 2、数据的规范与统一:详细了解了药品统一编码的规范,对于同一种编码的药品它的通用名,剂型,规格是相同的。而与其它属性 (质量层次,价格等)无关。 3、其他要求:对数据保密性、数据完整性的要求,对数据精度和数据吞吐量的要求,对 来功能、应用范围扩展性的要求等。 1.2 基本功能分析 本设计要实现的是医院药品进销存系统,在设计该系统时,应尽可能贴近实际、便于用户操作.系统在实现上应该具有如下功能: 1.系统要示用户必须输入正确的用户名和密码才能进入系统. 2.主要功能模块 A.新药品的入库。 B.过期药品的出库登记、处理记录。 C.药品库存检索。 D.供货 商 信息检索。 E.药品采 购 记录管理。 F.药品用药说 明 信息管理。 G.输出相应的数据报 表 。 H.*具有数据备 份 和数据恢 复 功能。 其功能模块图 如下: 医院药品进销存系统 新药品入库 药品出库管 理 ( 包括过期处理) 药品库存检索 供货 商 信息检索 药品采 购记录管理 药品用药说 明 信息管理 第 2 页 共 1 2 页 二 概念设计 在需求分析的基础上,我们对医院药品进销存系统有了一定的了解。在分析设计概念模型时,首先找出模型所需的实体,然后找到各实体之间的关系,画出E—R 模型图。 2.1、实体及其间的关系设计 对于医院药品进销存系统,我们设计了药品,供货商,仓库,操作员四个实体。 结合实际情况及对数据库设计的方便,各个实体之间的关系如下: 供货商和药品之间应该是存在Offer 关联,它们之间为多对多关系。 供货商,仓库,药品之间存在Order 关联,它们之间为多对多关系。 药品,仓库之间存在Own 关联,它们之间为多对多关系。 药品,操作员,仓库之间存在InStore 和 OutStore 关联,它们之间为多对多关系。 药品和操作员之间存在Medicine_Useinfo 关联,它们之间为多对多关系。 2.2 E-R 模型图的设计 根据较为详细的需求分析,我们设计出了以下 E-R 模型图如下. 第 3 页 共 1 2 页 三 逻辑设计 逻辑结构设计的目的是将ER 模型向关系模型转换,注意转换时关系的主键、外键的设...
