十六种CAD.CAE.CAM软件介绍

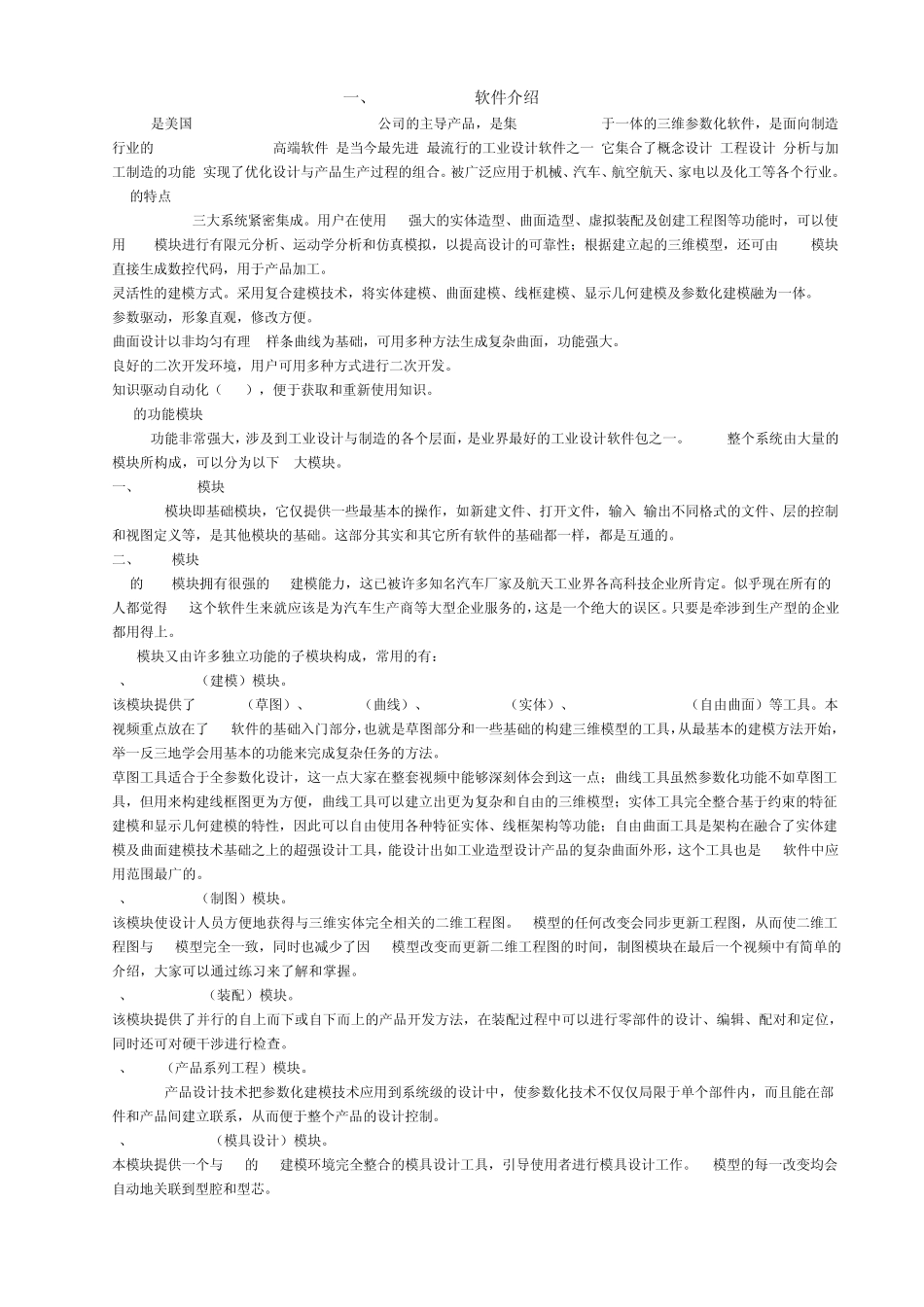

十六种CAD.CAE.CAM软件介绍_第1页
1/44

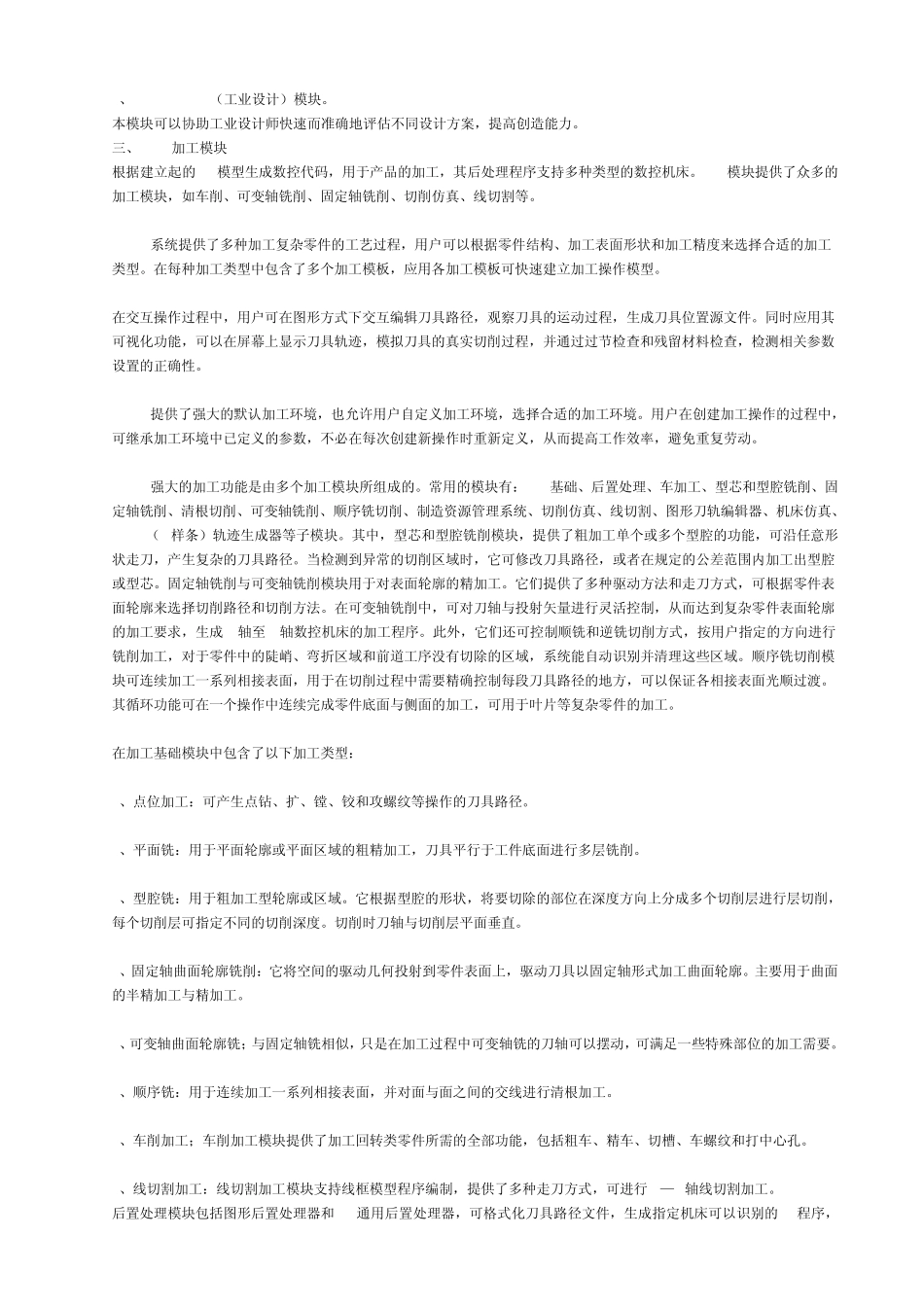

十六种CAD.CAE.CAM软件介绍_第2页
2/44

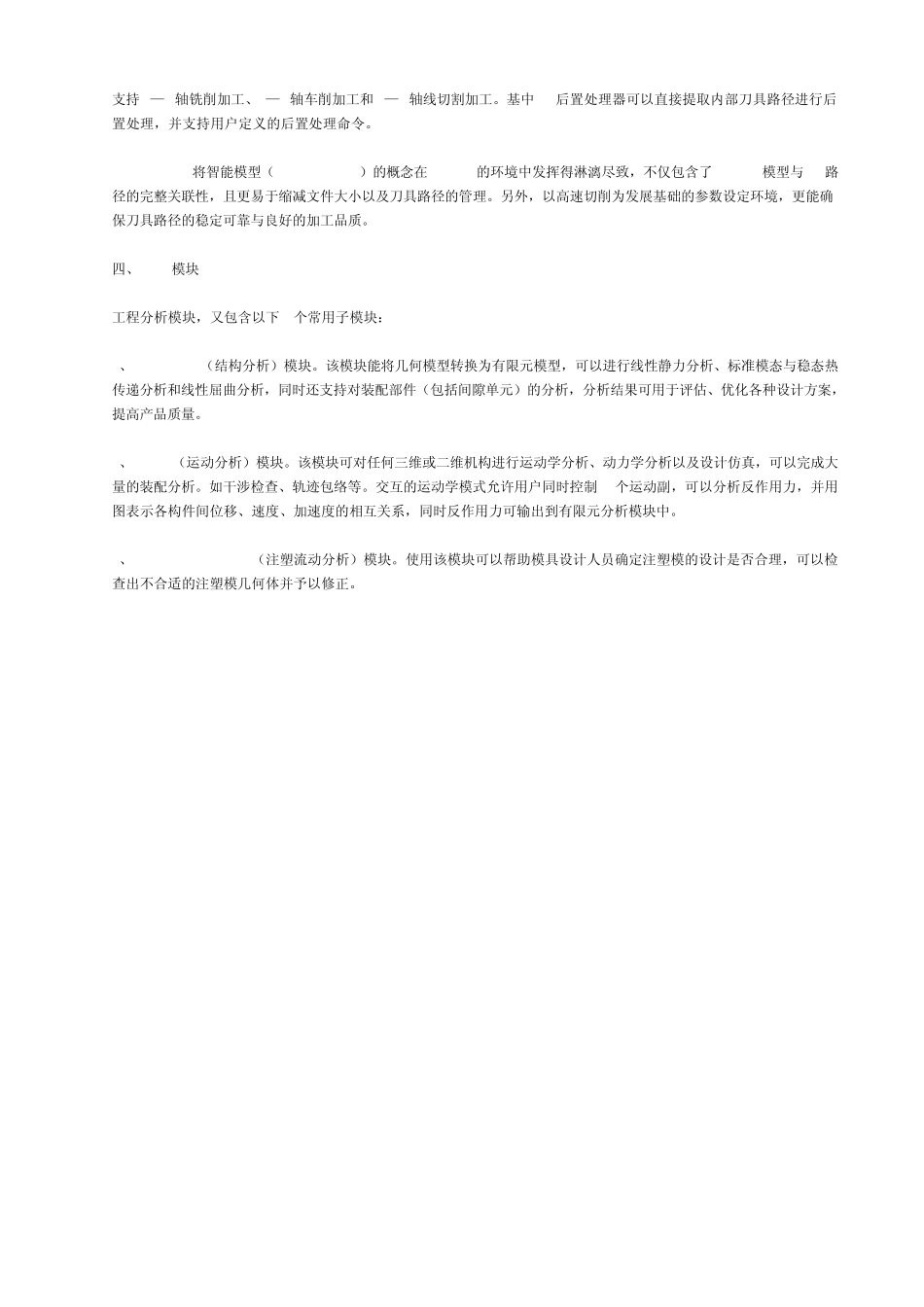

十六种CAD.CAE.CAM软件介绍_第3页
3/44
一、Unigraphics 软件介绍 UG是美国 UGS(Unigraphics Solutions)公司的主导产品,是集 CAD/CAE/CAM于一体的三维参数化软件,是面向制造行业的 CAID/CAD/CAE/CAM高端软件,是当今最先进,最流行的工业设计软件之一.它集合了概念设计.工程设计,分析与加工制造的功能,实现了优化设计与产品生产过程的组合。被广泛应用于机械、汽车、航空航天、家电以及化工等各个行业。 UG的特点 CAD/CAM/CAE三大系统紧密集成。用户在使用 UG强大的实体造型、曲面造型、虚拟装配及创建工程图等功能时,可以使用 CAE模块进行有限元分析、运动学分析和仿真模拟,以提高设计的可靠性;根据建立起的三维模型,还可由 CAE模块直接生成数控代码,用于产品加工。 灵活性的建模方式。采用复合建模技术,将实体建模、曲面建模、线框建模、显示几何建模及参数化建模融为一体。 参数驱动,形象直观,修改方便。 曲面设计以非均匀有理 B样条曲线为基础,可用多种方法生成复杂曲面,功能强大。 良好的二次开发环境,用户可用多种方式进行二次开发。 知识驱动自动化(KDA),便于获取和重新使用知识。 UG 的功能模块 UG NX功能非常强大,涉及到工业设计与制造的各个层面,是业界最好的工业设计软件包之一。UG NX整个系统由大量的模块所构成,可以分为以下 4大模块。 一、 GATEWAY模块 GATEWAY模块即基础模块,它仅提供一些最基本的操作,如新建文件、打开文件,输入/输出不同格式的文件、层的控制和视图定义等,是其他模块的基础。这部分其实和其它所有软件的基础都一样,都是互通的。 二、 CAD模块 UG的 CAD模块拥有很强的 3D建模能力,这已被许多知名汽车厂家及航天工业界各高科技企业所肯定。似乎现在所有的人都觉得 UG这个软件生来就应该是为汽车生产商等大型企业服务的,这是一个绝大的误区。只要是牵涉到生产型的企业都用得上。 CAD模块又由许多独立功能的子模块构成,常用的有: 1、 MODELING(建模)模块。 该模块提供了 SKETCH(草图)、 CURVE (曲线)、FORMFEATURE(实体)、 FREEFORMFEATURE(自由曲面)等工具。本视频重点放在了 UG软件的基础入门部分,也就是草图部分和一些基础的构建三维模型的工具,从最基本的建模方法开始,举一反三地学会用基本的功能来完成复杂任务的方法。 草图工具适合于全参数化设计,这一点大家在整套视频中能够深刻体会到这一点;曲线工具虽然参数化功能不如草图工具,但用来构建线框图更为方便,...
