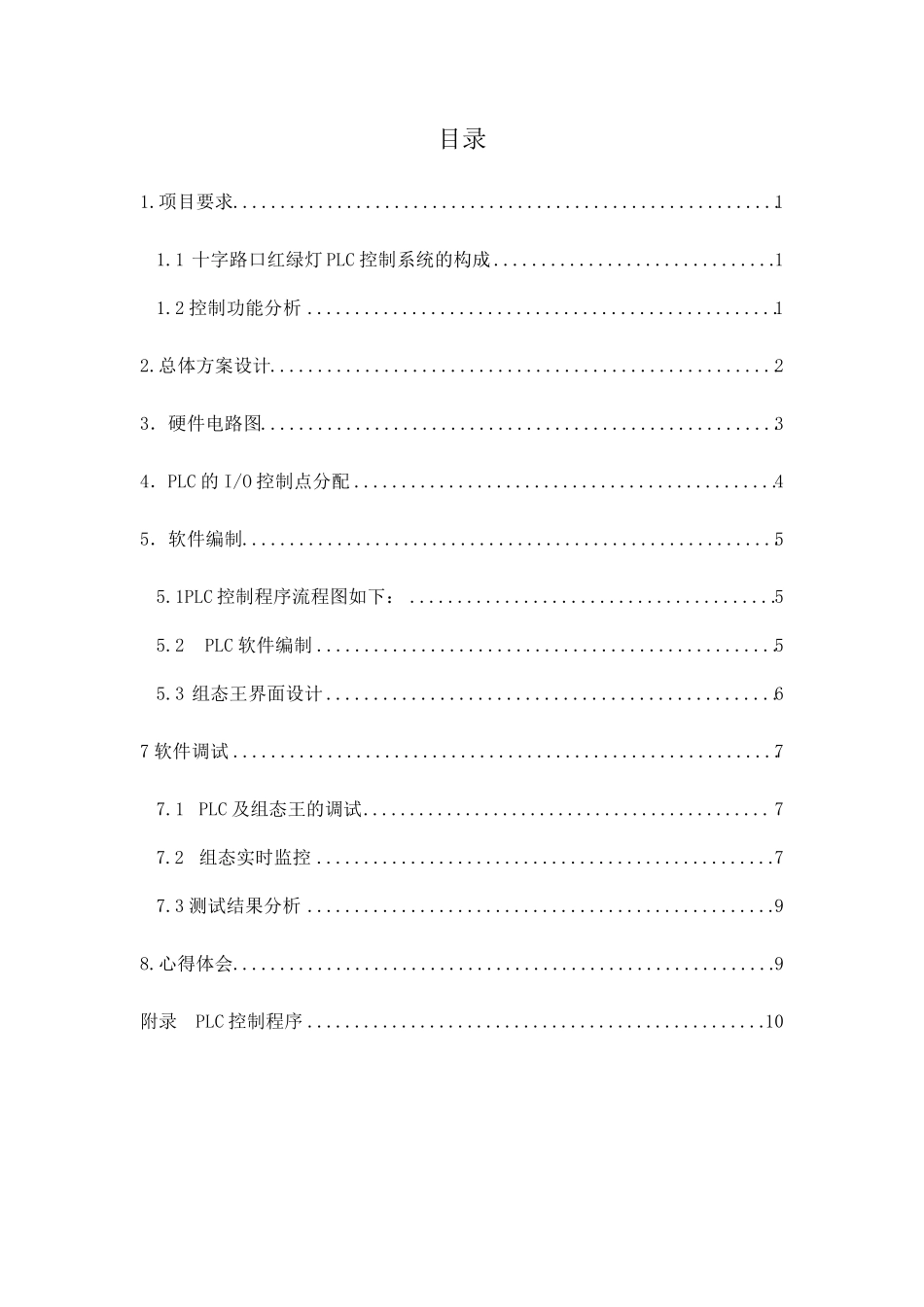

目录 1.项目要求.......................................................... 1 1.1 十字路口红绿灯PLC 控制系统的构成 .............................. 1 1.2 控制功能分析 .................................................. 1 2.总体方案设计...................................................... 2 3．硬件电路图....................................................... 3 4．PLC 的I/O 控制点分配 ............................................. 4 5．软件编制......................................................... 5 5.1PLC 控制程序流程图如下： ....................................... 5 5.2 PLC 软件编制 ................................................. 5 5.3 组态王界面设计 ................................................ 6 7 软件调试 .......................................................... 7 7.1 PLC 及组态王的调试 ............................................ 7 7.2 组态实时监控 ................................................. 7 7.3 测试结果分析 .................................................. 9 8.心得体会.......................................................... 9 附录 PLC 控制程序 ................................................. 10 1 十字路口红绿灯PLC 控制 1.项目要求 1.1 十字路口红绿灯PLC 控制系统的构成 十字路口交通信号灯通常设置红、绿和黄三种颜色，但是有的路口仅设置红、绿两种，如果采用 PLC 控制则可少用两个控制点。现有一个十字路口，东西和南北方向每个路口都设有红色和绿色指挥信号灯，其示意图如下： 图 1 -1 十字路口交通信号灯示意图 1.2 控制功能分析 1.2.1 工作过程 （1） 接通启动开关后，信号灯系统开始工作，且以南北方向红灯先亮、东西方向绿灯才亮作为初始状态。当断开启动开关时，全部信号灯熄灭。 （2） 南北绿灯东西绿灯不能同时亮，否则系统自动熄灭信号灯并报警。 2 （3） 南北红灯持续25s，与此同时东西绿灯亮维持20s，然后闪烁3s 后熄灭。接着东西黄灯亮2s，然后南北绿灯亮。 （4） 东西红灯持续亮30s，同时南北绿灯亮25s，然后闪亮3s 后熄灭。接着南北黄灯又亮2s，然后东西绿灯亮。南北和东西的信号灯，就这样按控制要求周而复...
