气相色谱仪维修手册VIP专享

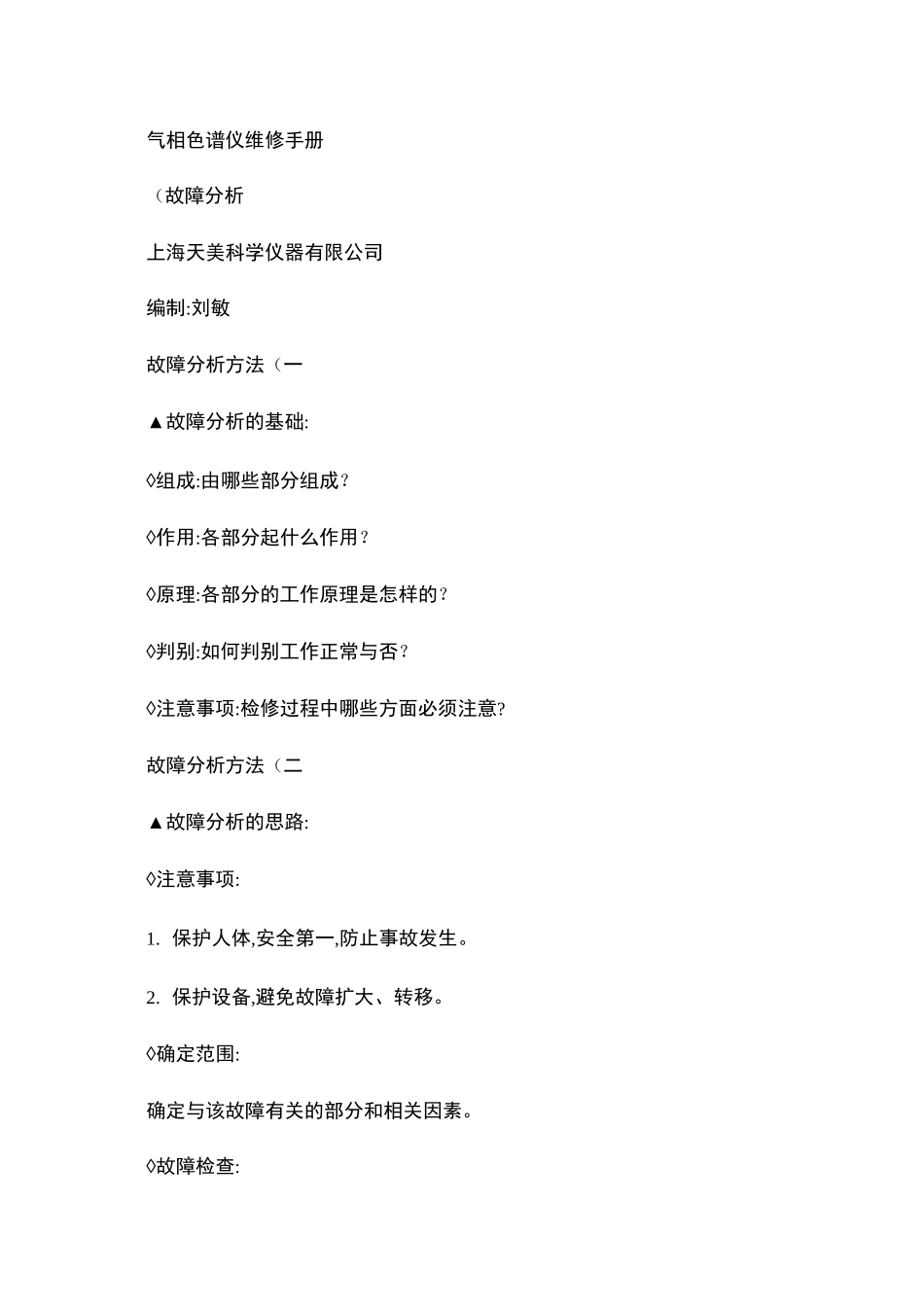

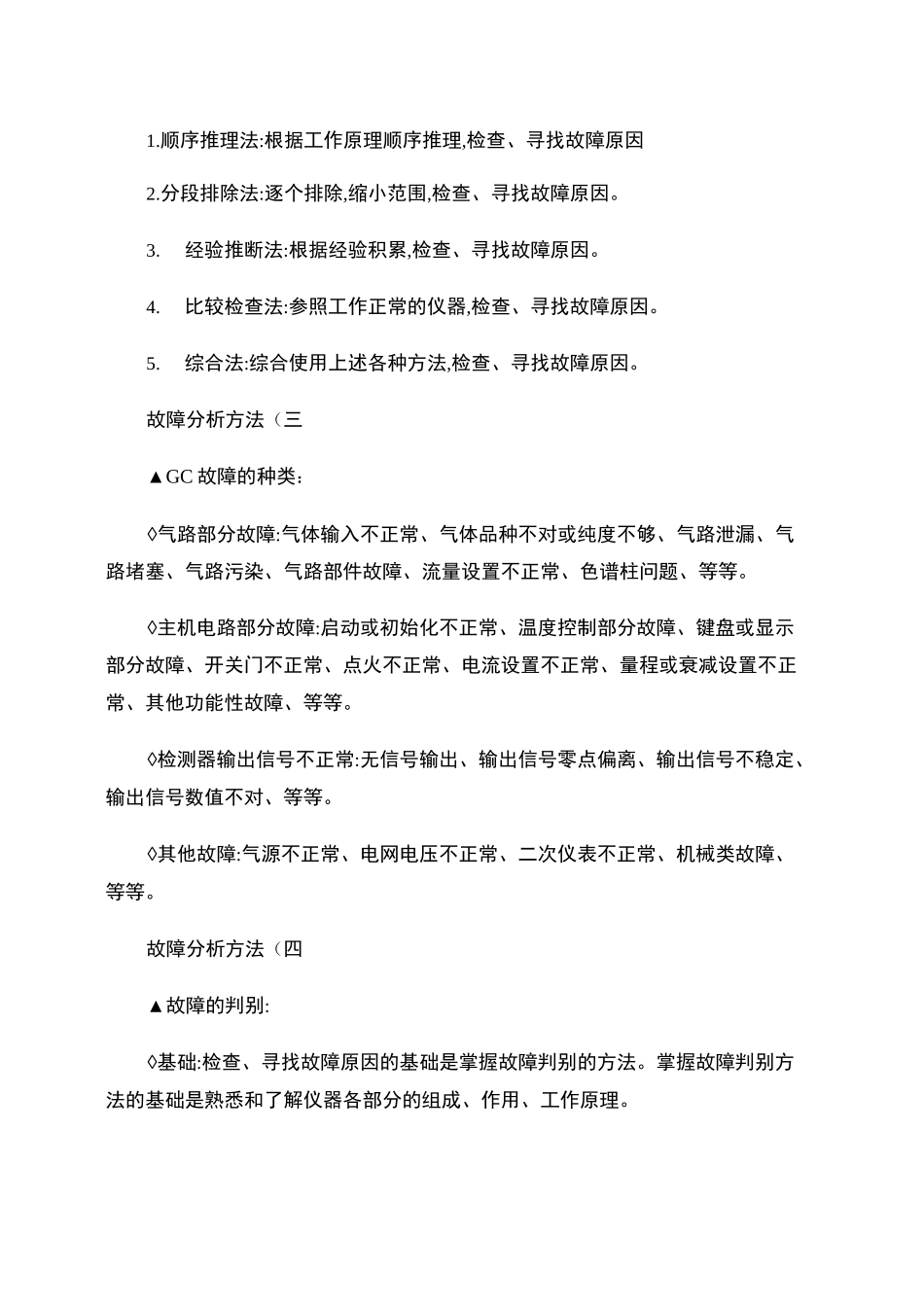

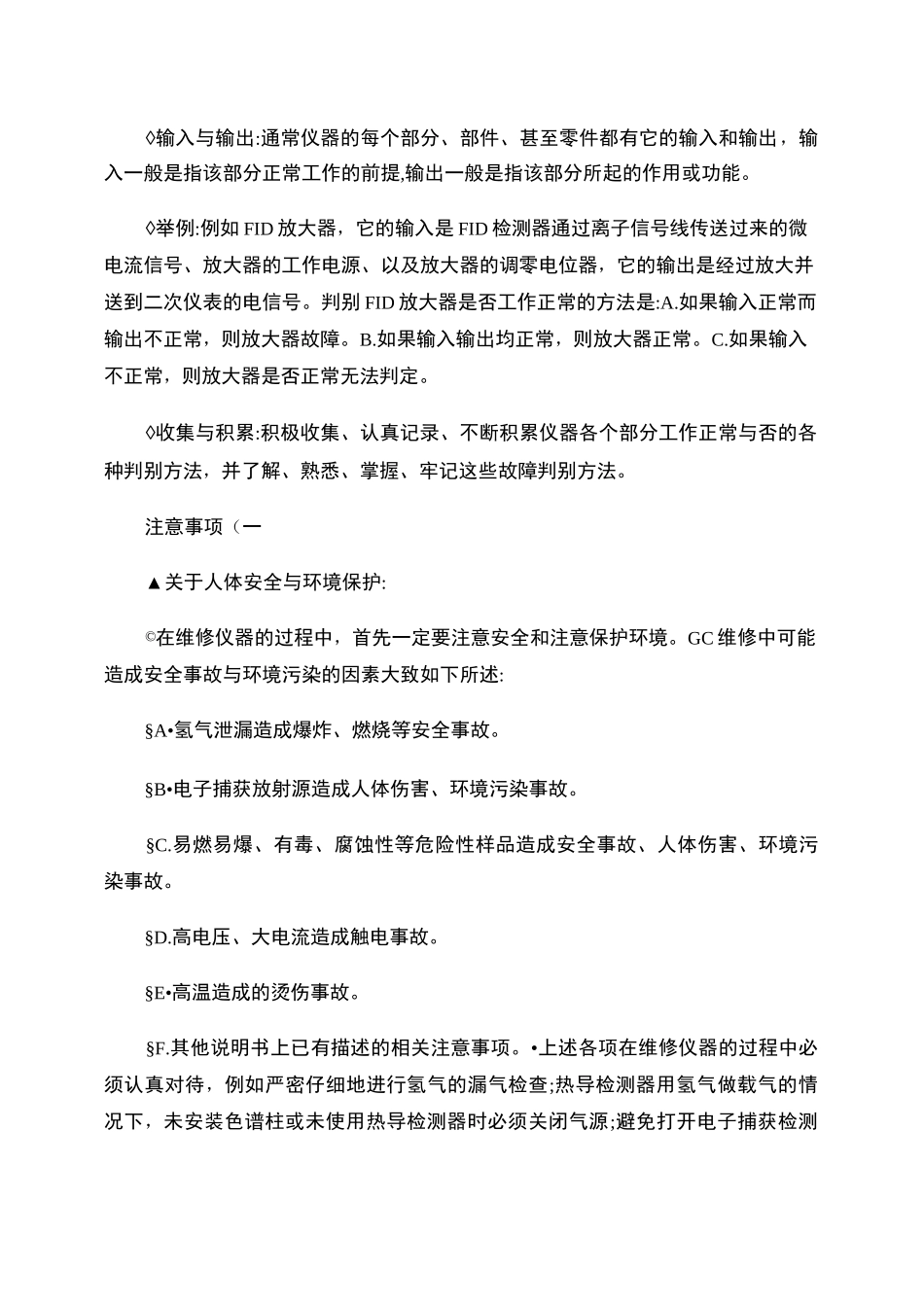

气相色谱仪维修手册（故障分析上海天美科学仪器有限公司编制:刘敏故障分析方法（一▲故障分析的基础:◊组成:由哪些部分组成？◊作用:各部分起什么作用？◊原理:各部分的工作原理是怎样的？◊判别:如何判别工作正常与否？◊注意事项:检修过程中哪些方面必须注意?故障分析方法（二▲故障分析的思路:◊注意事项:1. 保护人体,安全第一,防止事故发生。2. 保护设备,避免故障扩大、转移。◊确定范围:确定与该故障有关的部分和相关因素。◊故障检查:1.顺序推理法:根据工作原理顺序推理,检查、寻找故障原因2.分段排除法:逐个排除,缩小范围,检查、寻找故障原因。3.经验推断法:根据经验积累,检查、寻找故障原因。4.比较检查法:参照工作正常的仪器,检查、寻找故障原因。5.综合法:综合使用上述各种方法,检查、寻找故障原因。故障分析方法（三▲GC 故障的种类：◊气路部分故障:气体输入不正常、气体品种不对或纯度不够、气路泄漏、气路堵塞、气路污染、气路部件故障、流量设置不正常、色谱柱问题、等等。◊主机电路部分故障:启动或初始化不正常、温度控制部分故障、键盘或显示部分故障、开关门不正常、点火不正常、电流设置不正常、量程或衰减设置不正常、其他功能性故障、等等。◊检测器输出信号不正常:无信号输出、输出信号零点偏离、输出信号不稳定、输出信号数值不对、等等。◊其他故障:气源不正常、电网电压不正常、二次仪表不正常、机械类故障、等等。故障分析方法（四▲故障的判别:◊基础:检查、寻找故障原因的基础是掌握故障判别的方法。掌握故障判别方法的基础是熟悉和了解仪器各部分的组成、作用、工作原理。◊输入与输出:通常仪器的每个部分、部件、甚至零件都有它的输入和输出，输入一般是指该部分正常工作的前提,输出一般是指该部分所起的作用或功能。◊举例:例如 FID 放大器，它的输入是 FID 检测器通过离子信号线传送过来的微电流信号、放大器的工作电源、以及放大器的调零电位器，它的输出是经过放大并送到二次仪表的电信号。判别 FID 放大器是否工作正常的方法是:A.如果输入正常而输出不正常，则放大器故障。B.如果输入输出均正常，则放大器正常。C.如果输入不正常，则放大器是否正常无法判定。◊收集与积累:积极收集、认真记录、不断积累仪器各个部分工作正常与否的各种判别方法，并了解、熟悉、掌握、牢记这些故障判别方法。注意事项（一▲关于人体安全与环境保护:©在维修仪器的过程中，首先一定要注意安全和注意保护环境。GC 维修...
