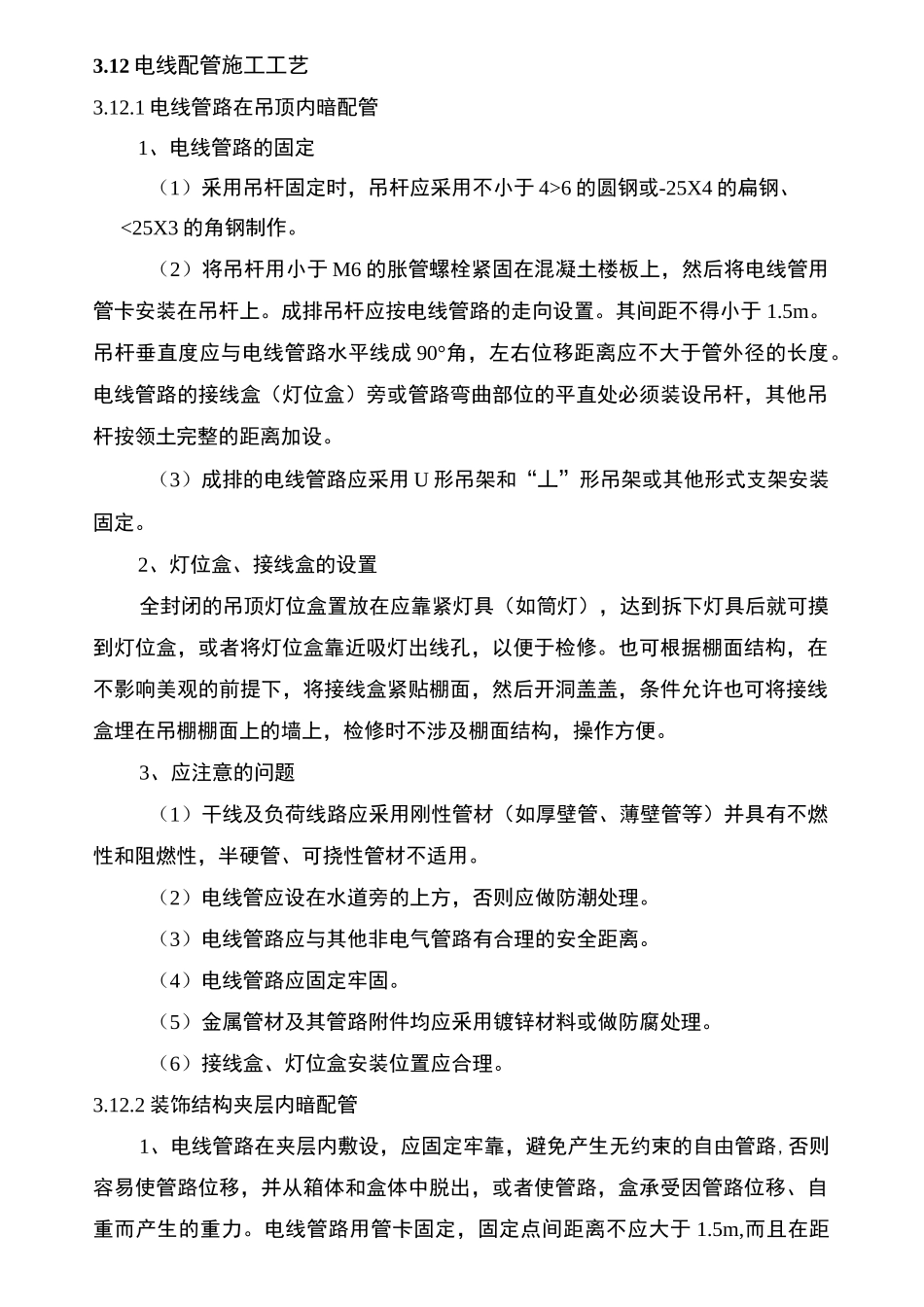

3.12 电线配管施工工艺3.12.1 电线管路在吊顶内暗配管1、电线管路的固定（1）釆用吊杆固定时，吊杆应采用不小于 4>6 的圆钢或-25X4 的扁钢、<25X3 的角钢制作。（2）将吊杆用小于 M6 的胀管螺栓紧固在混凝土楼板上，然后将电线管用管卡安装在吊杆上。成排吊杆应按电线管路的走向设置。其间距不得小于 1.5m。吊杆垂直度应与电线管路水平线成 90°角，左右位移距离应不大于管外径的长度。电线管路的接线盒（灯位盒）旁或管路弯曲部位的平直处必须装设吊杆，其他吊杆按领土完整的距离加设。（3）成排的电线管路应采用 U 形吊架和“丄”形吊架或其他形式支架安装固定。2、灯位盒、接线盒的设置全封闭的吊顶灯位盒置放在应靠紧灯具（如筒灯），达到拆下灯具后就可摸到灯位盒，或者将灯位盒靠近吸灯出线孔，以便于检修。也可根据棚面结构，在不影响美观的前提下，将接线盒紧贴棚面，然后开洞盖盖，条件允许也可将接线盒埋在吊棚棚面上的墙上，检修时不涉及棚面结构，操作方便。3、应注意的问题（1）干线及负荷线路应釆用刚性管材（如厚壁管、薄壁管等）并具有不燃性和阻燃性，半硬管、可挠性管材不适用。（2）电线管应设在水道旁的上方，否则应做防潮处理。（3）电线管路应与其他非电气管路有合理的安全距离。（4）电线管路应固定牢固。（5）金属管材及其管路附件均应釆用镀锌材料或做防腐处理。（6）接线盒、灯位盒安装位置应合理。3.12.2 装饰结构夹层内暗配管1、电线管路在夹层内敷设，应固定牢靠，避免产生无约束的自由管路,否则容易使管路位移，并从箱体和盒体中脱出，或者使管路，盒承受因管路位移、自重而产生的重力。电线管路用管卡固定，固定点间距离不应大于 1.5m,而且在距配电箱或开关盒、插座盒等外沿 150-200mm 处必设一管卡固定。电线管路不得釆用绑扎，圆钉盘结等非标准固定方式，这样容易在长期使用中松脱，产生弊端。2、暗设配电箱应将箱体在主体墙面、柱面上用螺栓固定，所用螺栓可用釆用金属胀管螺栓，预埋螺栓等。螺栓的紧固部位是箱体底面，固定螺栓不得少于4 枚，螺栓直径不得小于 M8。同时应设弹赞垫、平光垫配置齐全。配电箱箱口应与装饰面平齐，力求美观。3、开关盒、插座盒应采用至少 2 枚螺丝固定。固定盒体可采用定型配件，也可在后面垫以木方、木板。木方、木板必须牢固地固定在主体墙面上或在装饰面后的龙骨（支架）上。盒口应与外装饰面一平。盒体周边缝隙以不大于 1-2mm为宜。3.12.3 砌体内暗配管...
