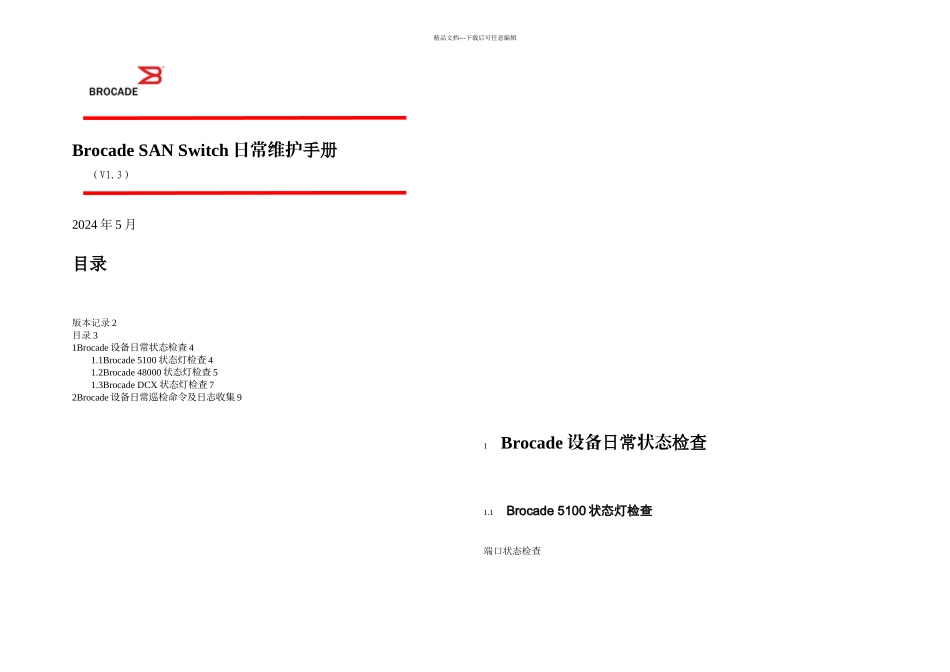

精品文档---下载后可任意编辑Brocade SAN Switch 日常维护手册(V1.3)2024 年 5 月目录版本记录 2目录 31Brocade 设备日常状态检查 41.1Brocade 5100 状态灯检查 41.2Brocade 48000 状态灯检查 51.3Brocade DCX 状态灯检查 72Brocade 设备日常巡检命令及日志收集 91 Brocade 设备日常状态检查1.1Brocade 5100 状态灯检查端口状态检查精品文档---下载后可任意编辑端口状态检查结果执行人/时间检查交换机端口状态电源及风扇状态检查电源及风扇状态检查结果执行人/时间检查电源和风扇状态1.2Brocade 48000 状态灯检查端口状态检查端口状态检查结果执行人/时间检查交换机端口状态电源及风扇状态检查精品文档---下载后可任意编辑电源及风扇状态检查结果执行人/时间检查电源和风扇状态1.3Brocade DCX 状态灯检查端口状态检查端口状态检查结果执行人/时间检查交换机端口状态电源及风扇状态检查精品文档---下载后可任意编辑电源及风扇状态检查结果执行人/时间检查电源和风扇状态2 Brocade 设备日常巡检命令及日志收集2.1登陆到 Brocade 光纤交换机2.1.1串口线登陆1)交换机自带一个串口线。将串口盖拿掉,将串口线连接上去2)连接串口线到笔记本/工作站上的串口。3)关闭工作站上的串口通讯程序4)打开“超级终端”,配置如下:5)确认交换机已经完成 POST6)当超级终端停止报告信息,按“Enter” 显示 login 信息,login7) 默认用户:admin,默认密码:password。2.1.2网络管理口连接登陆 用 telnet 工具通过 Brocade 光纤交换机 IP 地址登陆。默认用户:admin,默认密码:password。2.2Brocade 设备日常巡检命令2.2.1Uptime显示交换机工作时间检查该交换机当前时钟,目前有几个用户登录到这台交换机,以及它已经正常工作了多长时间等信息。switch:admin> uptime2.2.2Ipaddrshow显示交换机 IP 地址信息switch:admin> ipaddrshowSWITCHDHCP: Off精品文档---下载后可任意编辑IPv6 Autoconfiguration Enabled: NoLocal IPv6 Addresses:static 1080::8:800:200c:417a/642.2.3Licenseshow显示当前交换机所添加的 license 信息licenseshow:cedbR9SRydfecSv: Web licenseReQebdQeS9SfRfcr: Zoning licenseSdSddRczSSTeTeeb: Fabric license2.2.4Switchshow检查交换机信息及端口状态switch:admin> switchshowswitchName: sw0switchState: OnlineswitchMode: NativeswitchRole: Subordinat...
