B总线测试分析系统

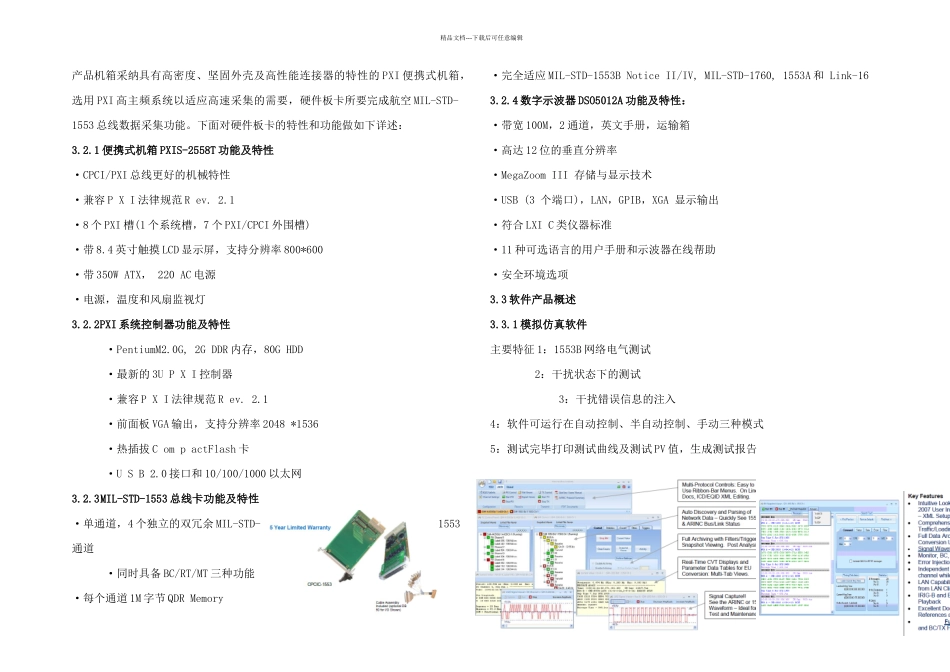

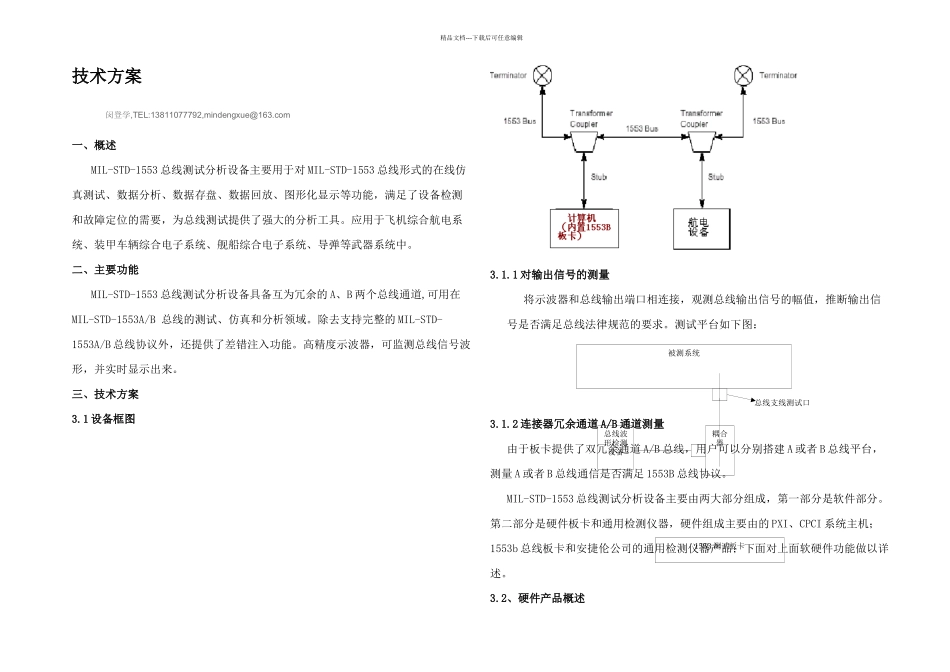

被测系统总线支线测试口1553 测试板卡耦合器总线波形检测设备精品文档---下载后可任意编辑技术方案闵登学,TEL:13811077792,mindengxue@163.com一、概述MIL-STD-1553 总线测试分析设备主要用于对 MIL-STD-1553 总线形式的在线仿真测试、数据分析、数据存盘、数据回放、图形化显示等功能，满足了设备检测和故障定位的需要，为总线测试提供了强大的分析工具。应用于飞机综合航电系统、装甲车辆综合电子系统、舰船综合电子系统、导弹等武器系统中。二、主要功能MIL-STD-1553 总线测试分析设备具备互为冗余的 A、B 两个总线通道,可用在MIL-STD-1553A/B 总线的测试、仿真和分析领域。除去支持完整的 MIL-STD-1553A/B 总线协议外，还提供了差错注入功能。高精度示波器，可监测总线信号波形，并实时显示出来。三、技术方案3.1 设备框图3.1.1 对输出信号的测量将示波器和总线输出端口相连接，观测总线输出信号的幅值，推断输出信号是否满足总线法律规范的要求。测试平台如下图：3.1.2 连接器冗余通道 A/B 通道测量由于板卡提供了双冗余通道 A/B 总线，用户可以分别搭建 A 或者 B 总线平台，测量 A 或者 B 总线通信是否满足 1553B 总线协议。MIL-STD-1553 总线测试分析设备主要由两大部分组成，第一部分是软件部分。第二部分是硬件板卡和通用检测仪器，硬件组成主要由的 PXI、CPCI 系统主机；1553b 总线板卡和安捷伦公司的通用检测仪器产品；下面对上面软硬件功能做以详述。3.2、硬件产品概述精品文档---下载后可任意编辑产品机箱采纳具有高密度、坚固外壳及高性能连接器的特性的 PXI 便携式机箱，选用 PXI 高主频系统以适应高速采集的需要，硬件板卡所要完成航空 MIL-STD-1553 总线数据采集功能。下面对硬件板卡的特性和功能做如下详述：3.2.1 便携式机箱 PXIS-2558T 功能及特性·CPCI/PXI 总线更好的机械特性 ·兼容 P X I 法律规范 R ev. 2.1·8 个 PXI 槽(1 个系统槽，7 个 PXI/CPCI 外围槽)·带 8.4 英寸触摸 LCD 显示屏，支持分辨率 800*600·带 350W ATX， 220 AC 电源·电源，温度和风扇监视灯3.2.2PXI 系统控制器功能及特性·PentiumM2.0G, 2G DDR 内存，80G HDD·最新的 3U P X I 控制器·兼容 P X I 法律规范 R ev. 2.1·前面板 VGA 输出，支持分辨率 2048 *1536·热插拔 C om p actFlash 卡·U S B 2.0 接口和 10/100/1000 以太网3.2.3MIL-S...
