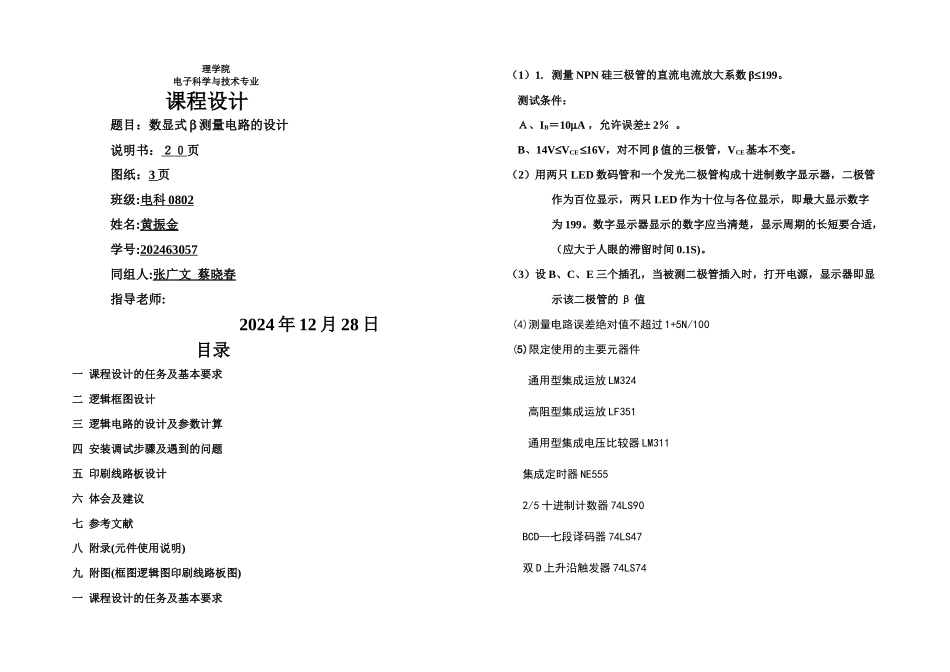

理学院电子科学与技术专业课程设计题目：数显式 b 测量电路的设计说明书：２０页图纸：3 页班级:电科 0802 姓名:黄振金学号:202463057同组人:张广文 蔡晓春指导老师:2024 年 12 月 28 日目录一 课程设计的任务及基本要求二 逻辑框图设计三 逻辑电路的设计及参数计算四 安装调试步骤及遇到的问题五 印刷线路板设计六 体会及建议七 参考文献八 附录(元件使用说明)九 附图(框图逻辑图印刷线路板图)一 课程设计的任务及基本要求（1）1. 测量 NPN 硅三极管的直流电流放大系数 β£199。测试条件：Ａ、IB＝10mA ，允许误差± 2％ 。B、14V£VCE £16V，对不同 β 值的三极管，VCE基本不变。 （2）用两只 LED 数码管和一个发光二极管构成十进制数字显示器，二极管作为百位显示，两只 LED 作为十位与各位显示，即最大显示数字为 199。数字显示器显示的数字应当清楚，显示周期的长短要合适，（应大于人眼的滞留时间 0.1S)。（3）设 B、C、E 三个插孔，当被测二极管插入时，打开电源，显示器即显示该二极管的 β 值(4)测量电路误差绝对值不超过 1+5N/100(5)限定使用的主要元器件通用型集成运放 LM324高阻型集成运放 LF351 通用型集成电压比较器 LM311集成定时器 NE5552/5 十进制计数器 74LS90BCD—七段译码器 74LS47双 D 上升沿触发器 74LS74β ／ VX转换电路压控振荡器10 进制计数器被测三极管与门计数时间产生电路10 进制计数器1 位锁存器清零信号产生电路七段译码器七段译码器2024-12-29324＋－cbe-15VR3R1RVx精品文档---下载后可任意编辑四 2 输入与非门 CC4011共阳极 LED 七段数码管二 逻辑框图设计三 逻辑电路的设计及参数计算 %2%①β-Vx 转换电路Vx=βIbR2三极管的集电极后面应加一个电流到电压的转换电路从而构成——电压并联负反馈，如下电路图：由 β 最大值(199)时有：Vx（max）=13V；根据运放两输入端的外接等效电阻应尽量相等的原则，R3 略小于 R2。(2) 压控振荡器β 值测量的方框图R2精品文档---下载后可任意编辑相关参数计算：fx 与 Vx 的关系设积分器的负向积分时间常数远远大于正向积分时间常数，即设R/4（通常取 R/4>100R9）则这个压控振荡器的震荡周期就近似等于上图中积分器的负向积分时间 t1，即近似等于积分器的输出电压V a由V am下降到-V am所要的时间 t1。因为=-1C1 ∫0t V XR4' dt+=-V XR4' C1 +当 t=时，=-，即有-=-V XR4' C1 +...
