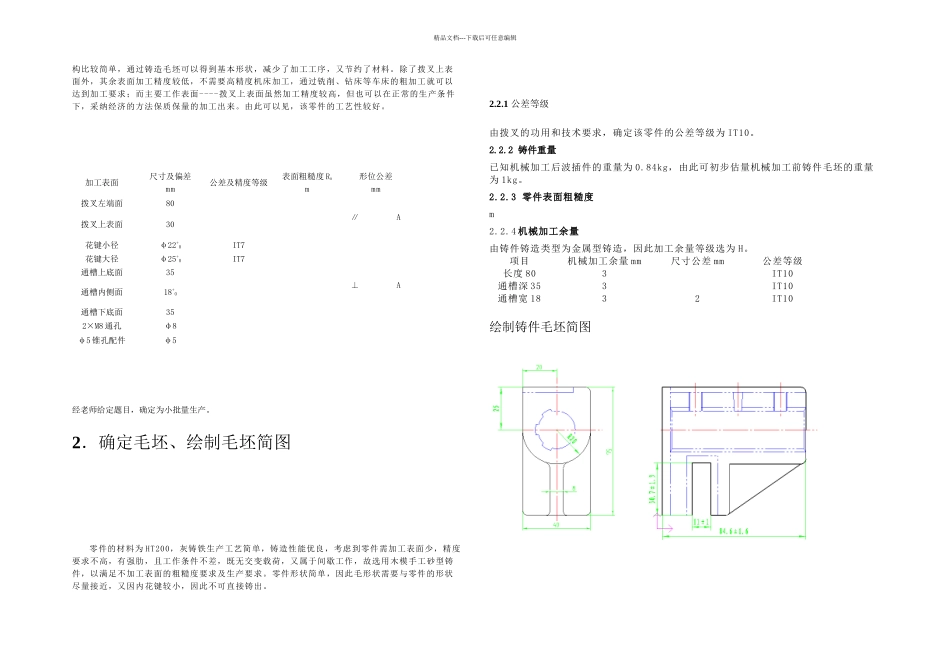

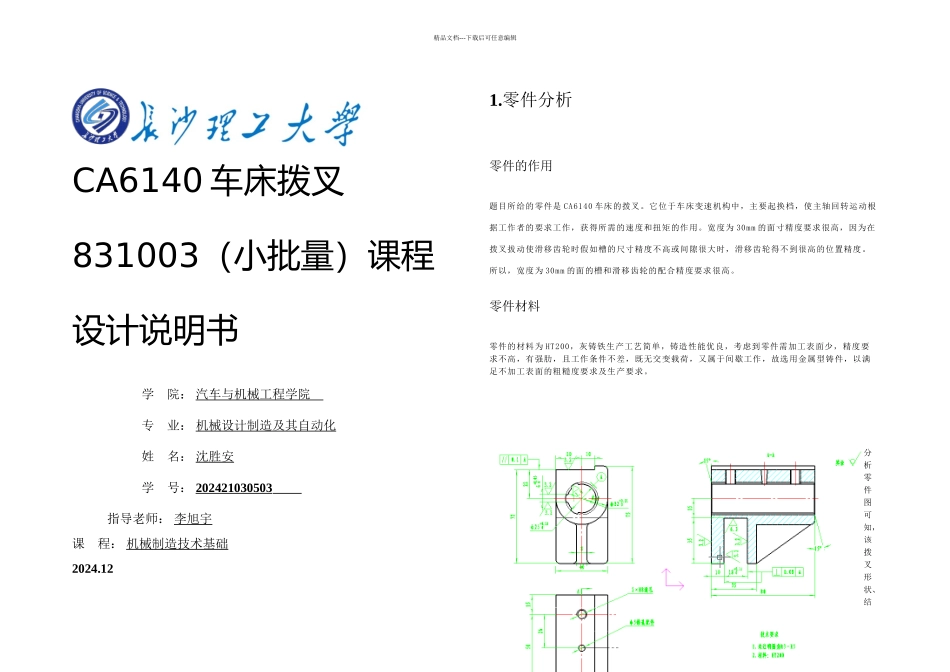

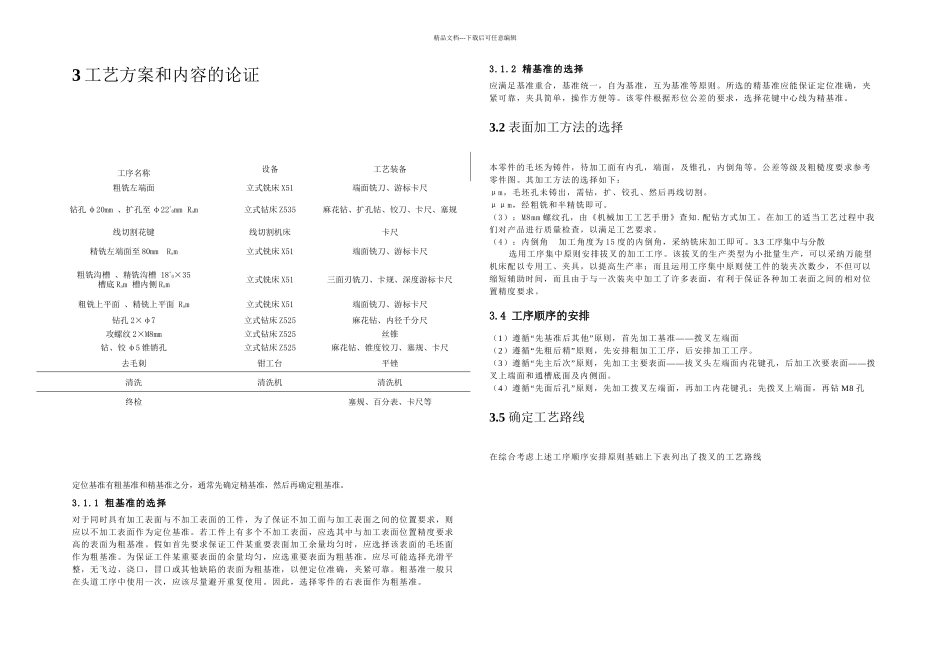

精品文档---下载后可任意编辑CA6140 车床拨叉831003（小批量）课程设计说明书 学院： 汽车与机械工程 学院 专业： 机械设计制造及其自动化 姓名： 沈胜安 学号： 202421030503 指导老师： 李旭宇 课程： 机械制造技术基础2024.121.零件分析零件的作用题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动根据工作者的要求工作，获得所需的速度和扭矩的作用。宽度为 30mm 的面寸精度要求很高，因为在拨叉拔动使滑移齿轮时假如槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。所以，宽度为 30mm 的面的槽和滑移齿轮的配合精度要求很高。零件材料零件的材料为 HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用金属型铸件，以满足不加工表面的粗糙度要求及生产要求。分析零件图可知，该拨叉形状、结精品文档---下载后可任意编辑构比较简单，通过铸造毛坯可以得到基本形状，减少了加工工序，又节约了材料。除了拨叉上表面外，其余表面加工精度较低，不需要高精度机床加工，通过铣削、钻床等车床的粗加工就可以达到加工要求；而主要工作表面----拨叉上表面虽然加工精度较高，但也可以在正常的生产条件下，采纳经济的方法保质保量的加工出来。由此可以见，该零件的工艺性较好。加工表面尺寸及偏差mm公差及精度等级表面粗糙度 Ram形位公差mm拨叉左端面80拨叉上表面30∥A花键小径φ22+0IT7花键大径φ25+0IT7通槽上底面35通槽内侧面18+0⊥A通槽下底面352×M8 通孔φ8φ5 锥孔配件φ5经老师给定题目，确定为小批量生产。2．确定毛坯、绘制毛坯简图零件的材料为 HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用木模手工砂型铸件，以满足不加工表面的粗糙度要求及生产要求。零件形状简单，因此毛形状需要与零件的形状尽量接近，又因内花键较小，因此不可直接铸出。2.2.1 公差等级由拨叉的功用和技术要求，确定该零件的公差等级为 IT10。2.2.2 铸件重量已知机械加工后波插件的重量为 0.84kg，由此可初步估量机械加工前铸件毛坯的重量为 1kg。2.2.3 零件表面粗糙度m2.2.4 机械加工余量由铸件铸造类型为金属型铸造，因此加工余量等级选为 H。项目机械加工余量 mm尺寸公差 mm...
