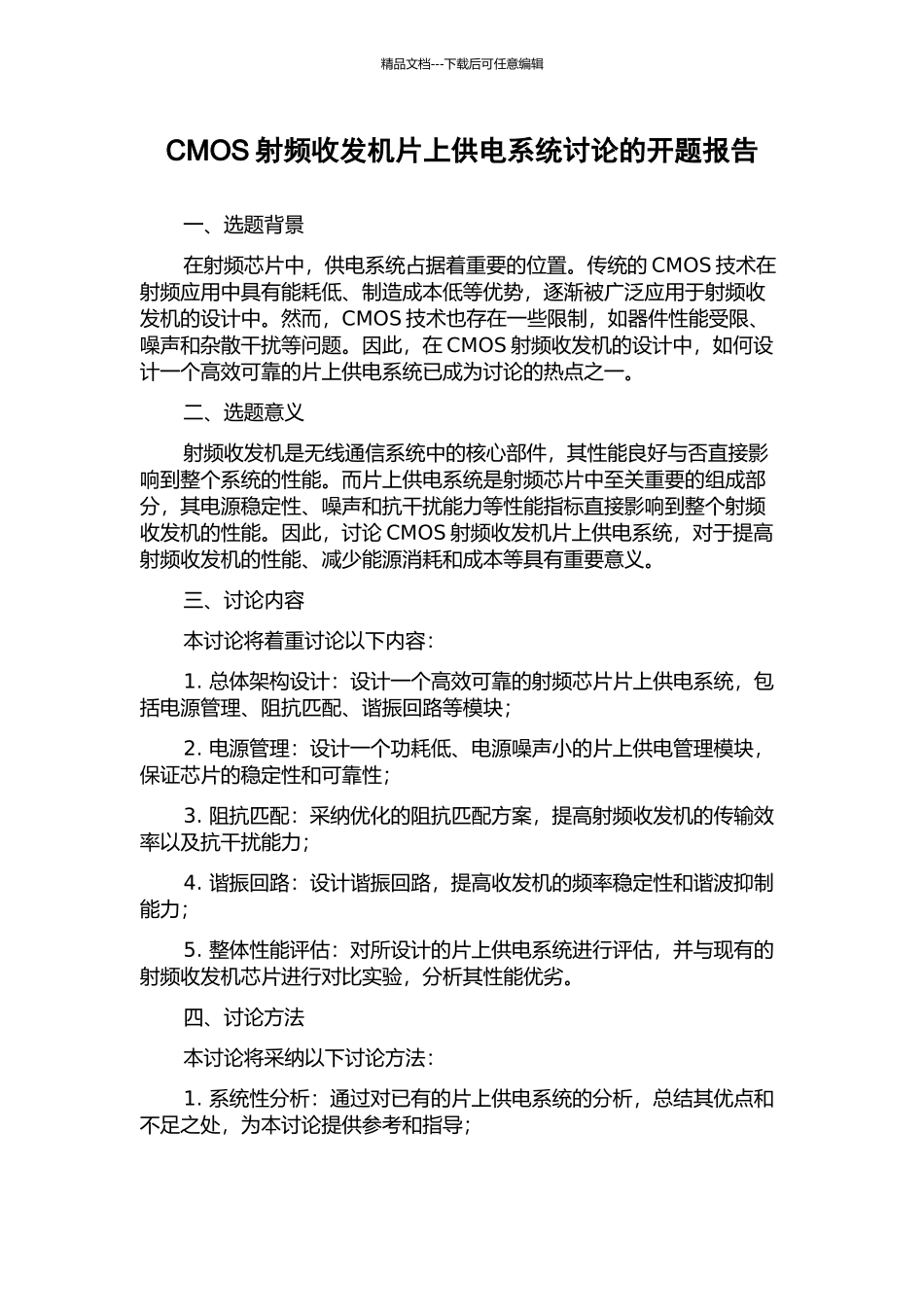

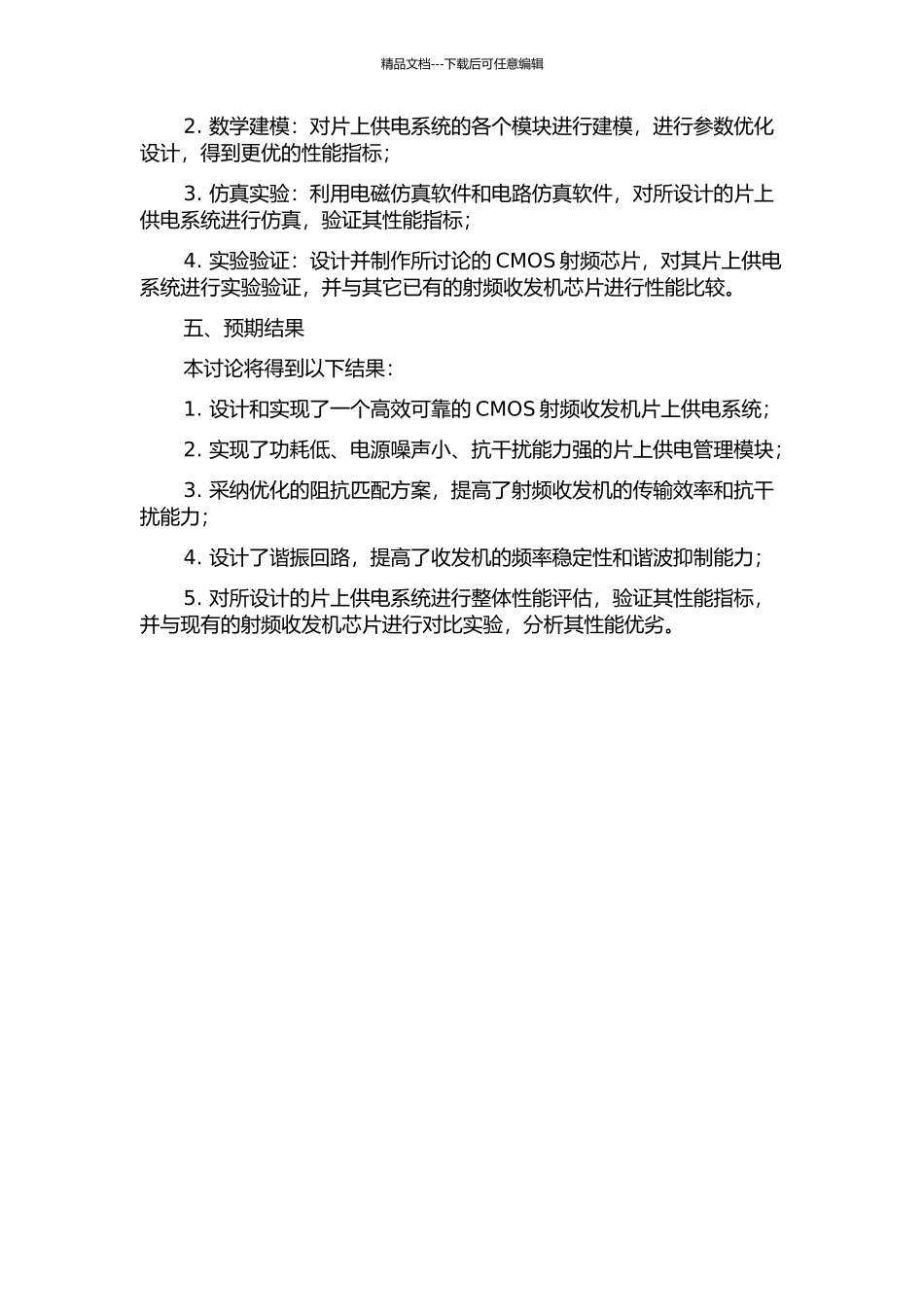

精品文档---下载后可任意编辑CMOS 射频收发机片上供电系统讨论的开题报告一、选题背景在射频芯片中，供电系统占据着重要的位置。传统的 CMOS 技术在射频应用中具有能耗低、制造成本低等优势，逐渐被广泛应用于射频收发机的设计中。然而，CMOS 技术也存在一些限制，如器件性能受限、噪声和杂散干扰等问题。因此，在 CMOS 射频收发机的设计中，如何设计一个高效可靠的片上供电系统已成为讨论的热点之一。二、选题意义射频收发机是无线通信系统中的核心部件，其性能良好与否直接影响到整个系统的性能。而片上供电系统是射频芯片中至关重要的组成部分，其电源稳定性、噪声和抗干扰能力等性能指标直接影响到整个射频收发机的性能。因此，讨论 CMOS 射频收发机片上供电系统，对于提高射频收发机的性能、减少能源消耗和成本等具有重要意义。三、讨论内容本讨论将着重讨论以下内容：1. 总体架构设计：设计一个高效可靠的射频芯片片上供电系统，包括电源管理、阻抗匹配、谐振回路等模块；2. 电源管理：设计一个功耗低、电源噪声小的片上供电管理模块，保证芯片的稳定性和可靠性；3. 阻抗匹配：采纳优化的阻抗匹配方案，提高射频收发机的传输效率以及抗干扰能力；4. 谐振回路：设计谐振回路，提高收发机的频率稳定性和谐波抑制能力；5. 整体性能评估：对所设计的片上供电系统进行评估，并与现有的射频收发机芯片进行对比实验，分析其性能优劣。四、讨论方法本讨论将采纳以下讨论方法：1. 系统性分析：通过对已有的片上供电系统的分析，总结其优点和不足之处，为本讨论提供参考和指导；精品文档---下载后可任意编辑2. 数学建模：对片上供电系统的各个模块进行建模，进行参数优化设计，得到更优的性能指标；3. 仿真实验：利用电磁仿真软件和电路仿真软件，对所设计的片上供电系统进行仿真，验证其性能指标；4. 实验验证：设计并制作所讨论的 CMOS 射频芯片，对其片上供电系统进行实验验证，并与其它已有的射频收发机芯片进行性能比较。五、预期结果本讨论将得到以下结果：1. 设计和实现了一个高效可靠的 CMOS 射频收发机片上供电系统；2. 实现了功耗低、电源噪声小、抗干扰能力强的片上供电管理模块；3. 采纳优化的阻抗匹配方案，提高了射频收发机的传输效率和抗干扰能力；4. 设计了谐振回路，提高了收发机的频率稳定性和谐波抑制能力；5. 对所设计的片上供电系统进行整体性能评估，验证其性能指标，并与现有的射频收发机芯片进行对比实验，分析其性能优劣。
