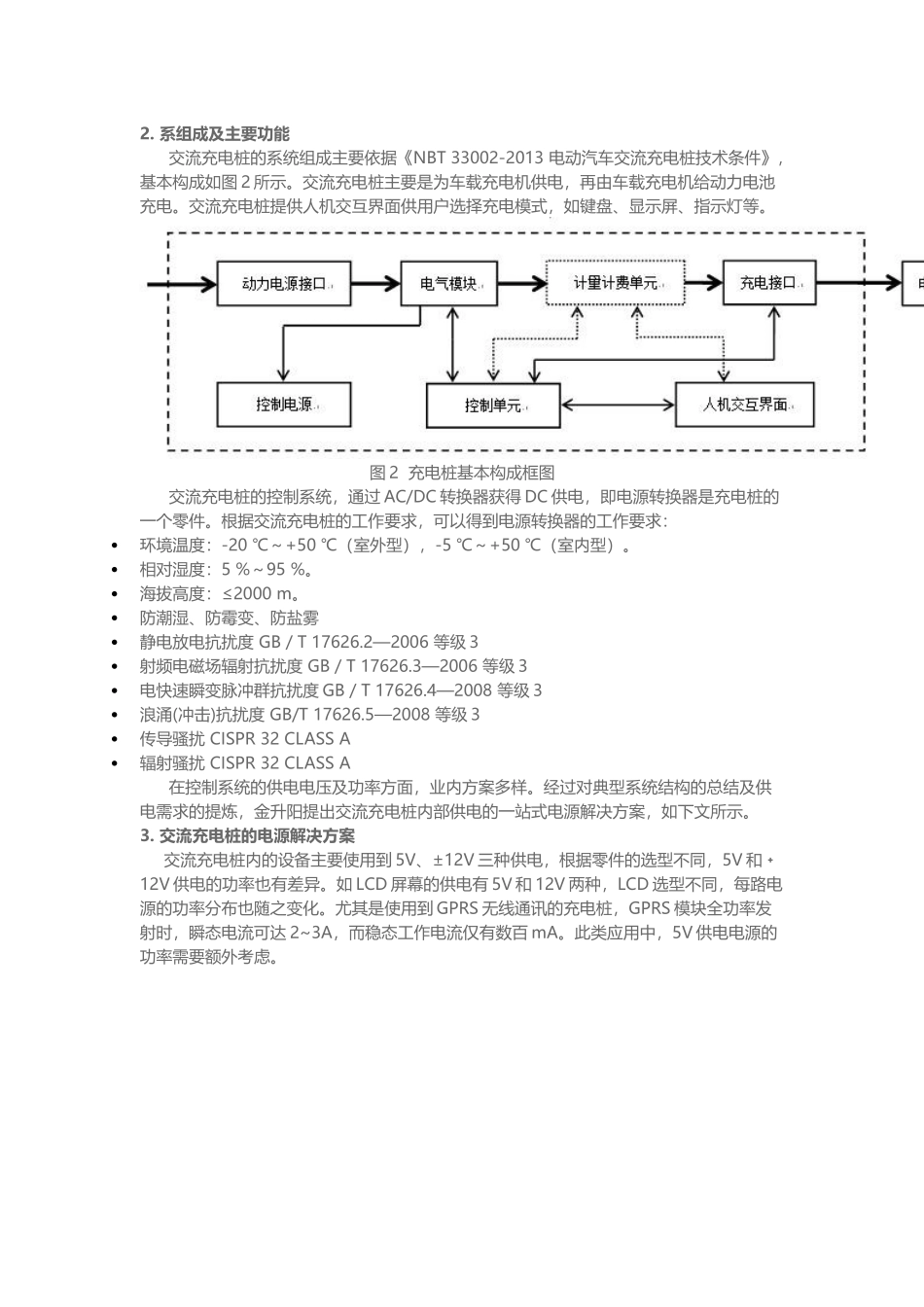

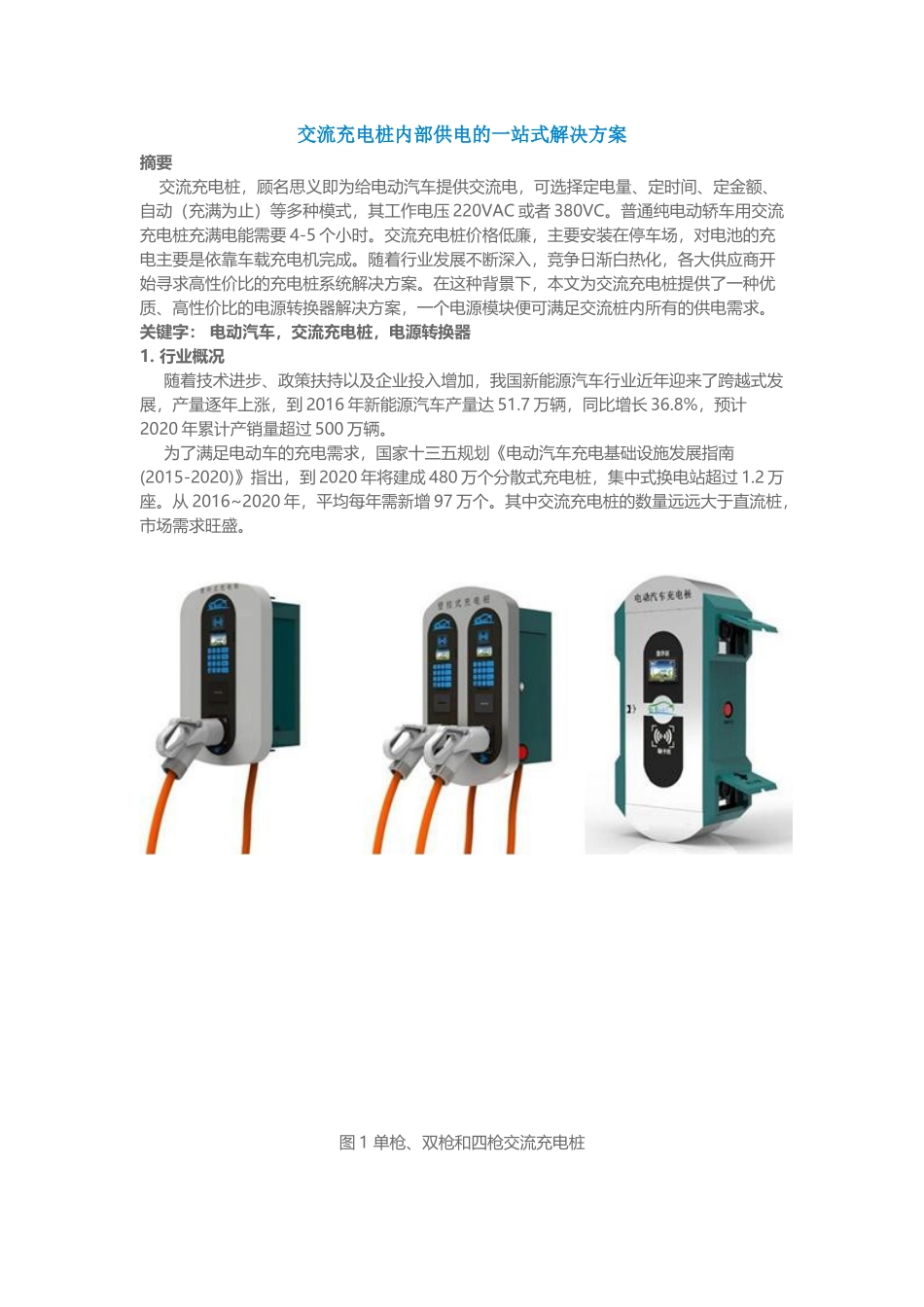

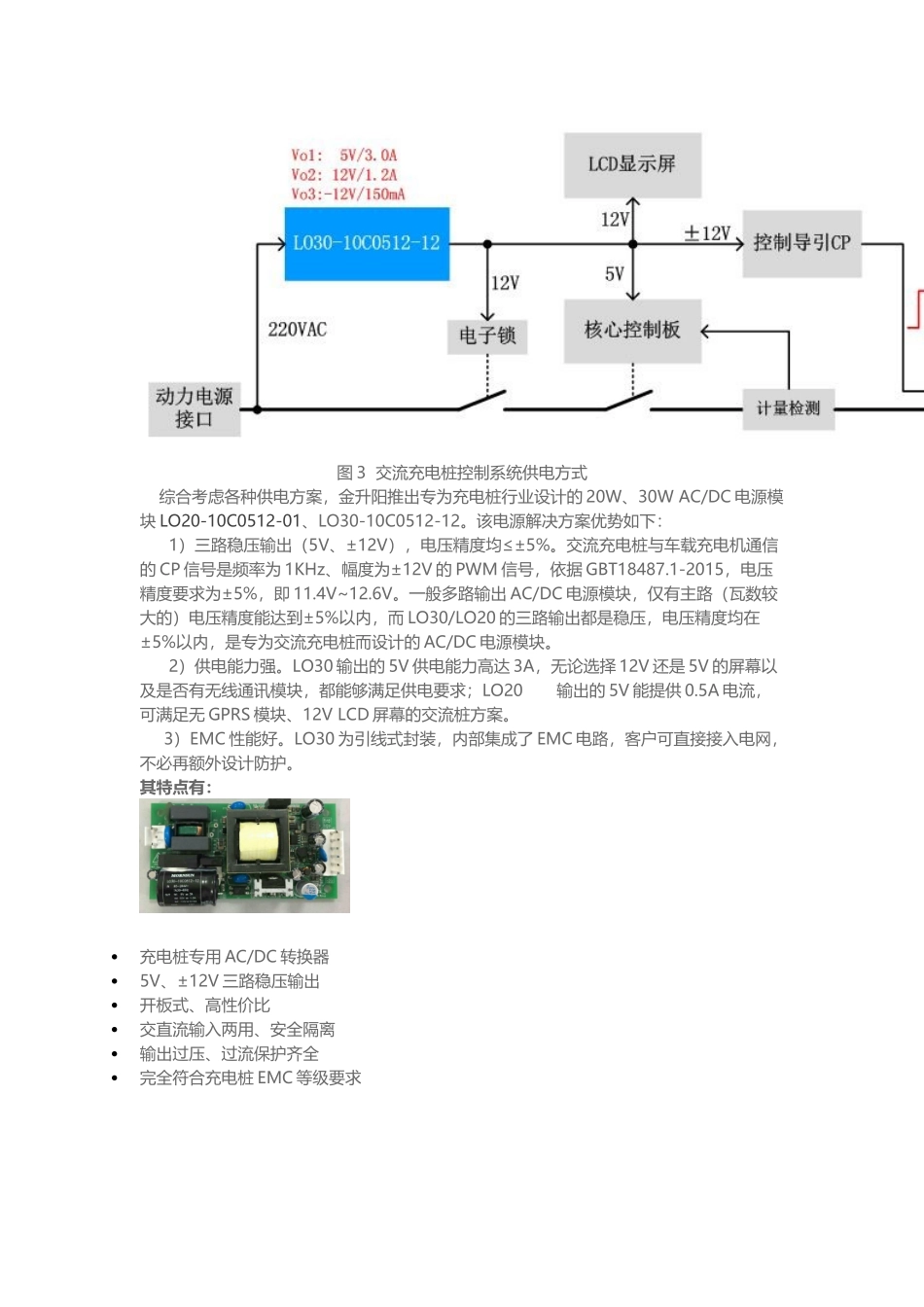

交流充电桩内部供电的一站式解决方案摘要 交流充电桩，顾名思义即为给电动汽车提供交流电，可选择定电量、定时间、定金额、自动（充满为止）等多种模式，其工作电压 220VAC 或者 380VC。普通纯电动轿车用交流充电桩充满电能需要 4-5 个小时。交流充电桩价格低廉，主要安装在停车场，对电池的充电主要是依靠车载充电机完成。随着行业发展不断深入，竞争日渐白热化，各大供应商开始寻求高性价比的充电桩系统解决方案。在这种背景下，本文为交流充电桩提供了一种优质、高性价比的电源转换器解决方案，一个电源模块便可满足交流桩内所有的供电需求。关键字： 电动汽车，交流充电桩，电源转换器1. 行业概况 随着技术进步、政策扶持以及企业投入增加，我国新能源汽车行业近年迎来了跨越式发展，产量逐年上涨，到 2016 年新能源汽车产量达 51.7 万辆，同比增长 36.8%，预计2020 年累计产销量超过 500 万辆。 为了满足电动车的充电需求，国家十三五规划《电动汽车充电基础设施发展指南(2015-2020)》指出，到 2020 年将建成 480 万个分散式充电桩，集中式换电站超过 1.2 万座。从 2016~2020 年，平均每年需新增 97 万个。其中交流充电桩的数量远远大于直流桩，市场需求旺盛。图 1 单枪、双枪和四枪交流充电桩2. 系组成及主要功能 交流充电桩的系统组成主要依据《NBT 33002-2013 电动汽车交流充电桩技术条件》，基本构成如图 2 所示。交流充电桩主要是为车载充电机供电，再由车载充电机给动力电池充电。交流充电桩提供人机交互界面供用户选择充电模式，如键盘、显示屏、指示灯等。图 2 充电桩基本构成框图 交流充电桩的控制系统，通过 AC/DC 转换器获得 DC 供电，即电源转换器是充电桩的一个零件。根据交流充电桩的工作要求，可以得到电源转换器的工作要求：环境温度：-20 ℃～+50 ℃（室外型），-5 ℃～+50 ℃（室内型）。相对湿度：5 %～95 %。海拔高度：≤2000 m。防潮湿、防霉变、防盐雾静电放电抗扰度 GB／T 17626.2—2006 等级 3射频电磁场辐射抗扰度 GB／T 17626.3—2006 等级 3电快速瞬变脉冲群抗扰度 GB／T 17626.4—2008 等级 3浪涌(冲击)抗扰度 GB/T 17626.5—2008 等级 3传导骚扰 CISPR 32 CLASS A辐射骚扰 CISPR 32 CLASS A 在控制系统的供电电压及功率方面，业内方案多样。经过对典型系统结构的总结及供电需求的提炼，金升阳提出交流充电桩内...
