CRD法作业指导书

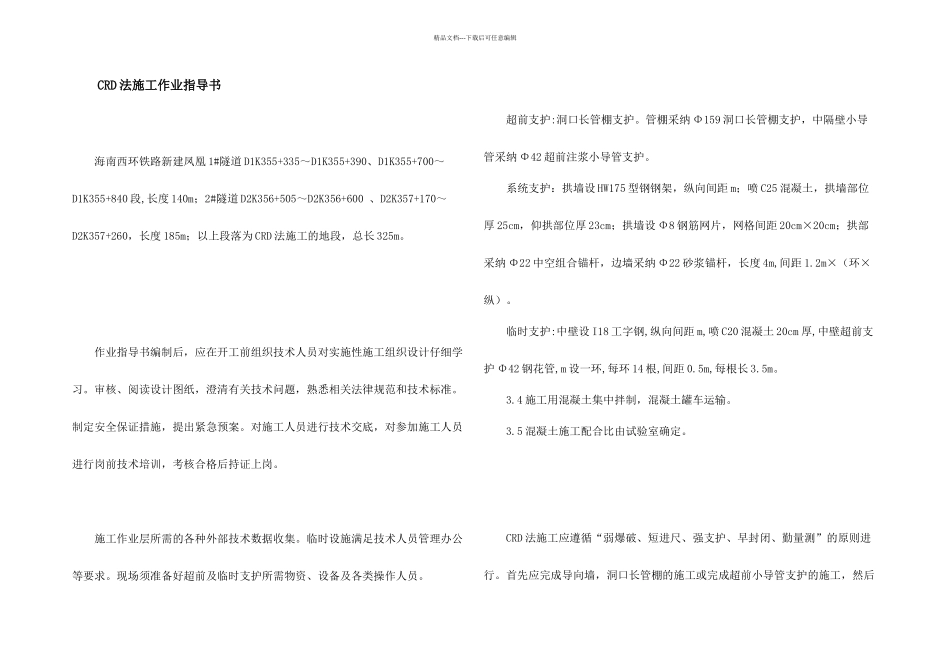

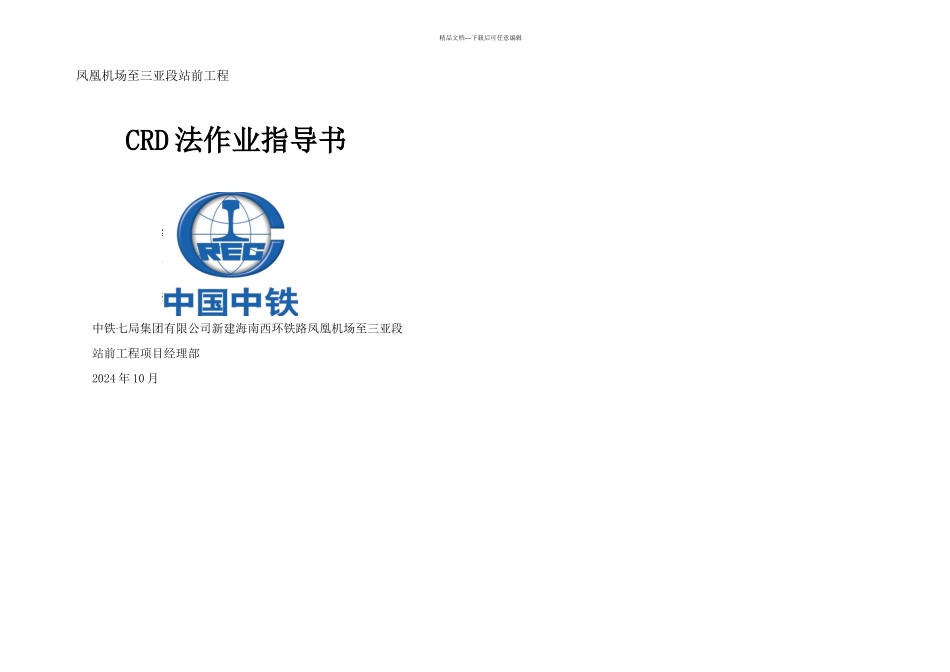

精品文档---下载后可任意编辑凤凰机场至三亚段站前工程CRD 法作业指导书编制：审核：批准：中铁七局集团有限公司新建海南西环铁路凤凰机场至三亚段站前工程项目经理部2024 年 10 月精品文档---下载后可任意编辑目录10 . 安全及环保要求 12精品文档---下载后可任意编辑CRD 法施工作业指导书海南西环铁路新建凤凰 1#隧道 D1K355+335～D1K355+390、D1K355+700～D1K355+840 段,长度 140m；2#隧道 D2K356+505～D2K356+600 、D2K357+170～D2K357+260，长度 185m；以上段落为 CRD 法施工的地段，总长 325m。作业指导书编制后，应在开工前组织技术人员对实施性施工组织设计仔细学习。审核、阅读设计图纸，澄清有关技术问题，熟悉相关法律规范和技术标准。制定安全保证措施，提出紧急预案。对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。施工作业层所需的各种外部技术数据收集。临时设施满足技术人员管理办公等要求。现场须准备好超前及临时支护所需物资、设备及各类操作人员。超前支护:洞口长管棚支护。管棚采纳 Φ159 洞口长管棚支护，中隔壁小导管采纳 Φ42 超前注浆小导管支护。系统支护：拱墙设 HW175 型钢钢架，纵向间距 m；喷 C25 混凝土，拱墙部位厚 25cm，仰拱部位厚 23cm；拱墙设 Φ8 钢筋网片，网格间距 20cm×20cm；拱部采纳 Φ22 中空组合锚杆，边墙采纳 Φ22 砂浆锚杆，长度 4m,间距 1.2m×（环×纵）。临时支护:中壁设 I18 工字钢,纵向间距 m,喷 C20 混凝土 20cm 厚,中壁超前支护 Φ42 钢花管,m 设一环,每环 14 根,间距 0.5m,每根长 3.5m。3.4 施工用混凝土集中拌制，混凝土罐车运输。3.5 混凝土施工配合比由试验室确定。CRD 法施工应遵循“弱爆破、短进尺、强支护、早封闭、勤量测”的原则进行。首先应完成导向墙，洞口长管棚的施工或完成超前小导管支护的施工，然后精品文档---下载后可任意编辑按此工法进行施工。其工序图详见“中壁交叉（CRD）法工序图，CRD 法施工工序流程图①、施作拱部超前支护，开挖左侧上台阶，预留核心土，及时施工作初期支护打设拱脚锁脚锚杆，并架设横撑③、施工右侧拱部超前支护，开挖右侧上台阶，预留核心土，及时施工作初期支护打设拱脚锁脚锚杆，并架设横撑⑤、向下开挖左侧仰拱，并做好初期支护 ⑥ 开挖右侧仰拱，封闭初期支护结构 ②、开挖左侧下台阶土（岩）体，及时施作初期支护及临时支护，打设锁脚锚杆并...
