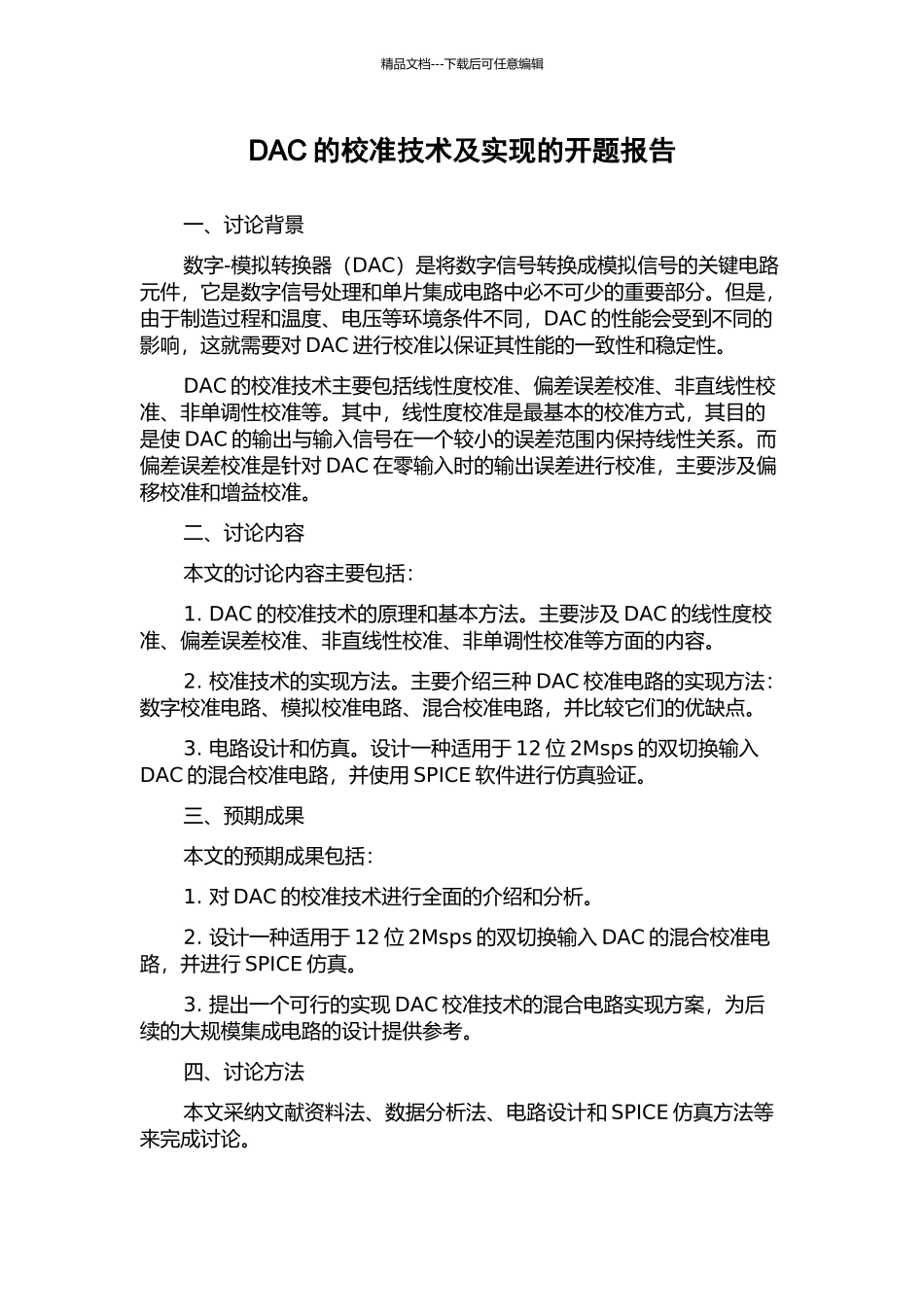

DAC的校准技术及实现的开题报告

精品文档---下载后可任意编辑DAC 的校准技术及实现的开题报告一、讨论背景数字-模拟转换器（DAC）是将数字信号转换成模拟信号的关键电路元件，它是数字信号处理和单片集成电路中必不可少的重要部分。但是，由于制造过程和温度、电压等环境条件不同，DAC 的性能会受到不同的影响，这就需要对 DAC 进行校准以保证其性能的一致性和稳定性。DAC 的校准技术主要包括线性度校准、偏差误差校准、非直线性校准、非单调性校准等。其中，线性度校准是最基本的校准方式，其目的是使 DAC 的输出与输入信号在一个较小的误差范围内保持线性关系。而偏差误差校准是针对 DAC 在零输入时的输出误差进行校准，主要涉及偏移校准和增益校准。二、讨论内容本文的讨论内容主要包括：1. DAC 的校准技术的原理和基本方法。主要涉及 DAC 的线性度校准、偏差误差校准、非直线性校准、非单调性校准等方面的内容。2. 校准技术的实现方法。主要介绍三种 DAC 校准电路的实现方法：数字校准电路、模拟校准电路、混合校准电路，并比较它们的优缺点。3. 电路设计和仿真。设计一种适用于 12 位 2Msps 的双切换输入DAC 的混合校准电路，并使用 SPICE 软件进行仿真验证。三、预期成果本文的预期成果包括：1. 对 DAC 的校准技术进行全面的介绍和分析。2. 设计一种适用于 12 位 2Msps 的双切换输入 DAC 的混合校准电路，并进行 SPICE 仿真。3. 提出一个可行的实现 DAC 校准技术的混合电路实现方案，为后续的大规模集成电路的设计提供参考。四、讨论方法本文采纳文献资料法、数据分析法、电路设计和 SPICE 仿真方法等来完成讨论。精品文档---下载后可任意编辑1. 文献资料法。通过查阅 DAC 的相关文献、技术标准和专利，了解 DAC 校准技术的原理和基本方法。2. 数据分析法。通过实验测量和数据分析，校准不同型号 DAC 的性能参数，比较不同校准技术的效果。3. 电路设计和 SPICE 仿真法。使用 EDA 工具完成电路设计，进行SPICE 仿真，验证设计的正确性和可行性。五、进度安排本文的时间安排如下：1. 第 1-2 周：阅读有关 DAC 校准技术的文献并进行资料整理。2. 第 3-4 周：掌握线性度校准、偏差误差校准、非直线性校准、非单调性校准等技术原理和基本方法。3. 第 5-6 周：讨论数字校准电路、模拟校准电路、混合校准电路的实现方法，并比较它们的优缺点。4. 第 7-8 周：计划和设计一种适用于 12 位 2Msps 的双切换...
