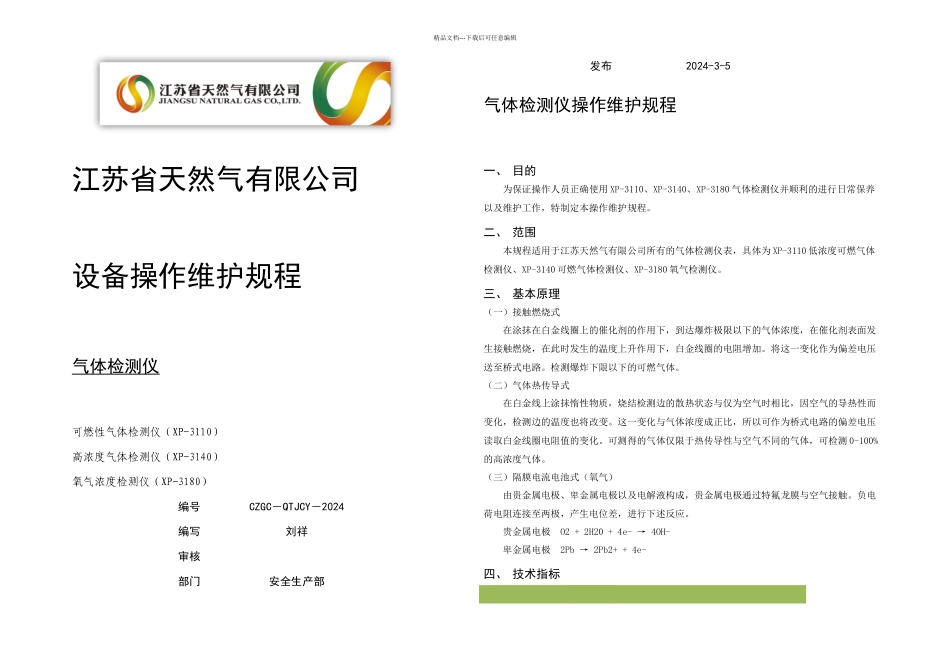

精品文档---下载后可任意编辑江苏省天然气有限公司设备操作维护规程气体检测仪可燃性气体检测仪（XP-3110）高浓度气体检测仪（XP-3140）氧气浓度检测仪（XP-3180）编号CZGC－QTJCY－2024编写刘祥审核部门安全生产部发布2024-3-5气体检测仪操作维护规程一、 目的为保证操作人员正确使用 XP-3110、XP-3140、XP-3180 气体检测仪并顺利的进行日常保养以及维护工作，特制定本操作维护规程。二、 范围本规程适用于江苏天然气有限公司所有的气体检测仪表，具体为 XP-3110 低浓度可燃气体检测仪、XP-3140 可燃气体检测仪、XP-3180 氧气检测仪。三、 基本原理（一）接触燃烧式在涂抹在白金线圈上的催化剂的作用下，到达爆炸极限以下的气体浓度，在催化剂表面发生接触燃烧，在此时发生的温度上升作用下，白金线圈的电阻增加。将这一变化作为偏差电压送至桥式电路。检测爆炸下限以下的可燃气体。（二）气体热传导式在白金线上涂抹惰性物质，烧结检测边的散热状态与仅为空气时相比，因空气的导热性而变化，检测边的温度也将改变。这一变化与气体浓度成正比，所以可作为桥式电路的偏差电压读取白金线圈电阻值的变化。可测得的气体仅限于热传导性与空气不同的气体，可检测 0-100%的高浓度气体。（三）隔膜电流电池式（氧气）由贵金属电极、卑金属电极以及电解液构成，贵金属电极通过特氟龙膜与空气接触。负电荷电阻连接至两极，产生电位差，进行下述反应。贵金属电极 O2 + 2H20 + 4e- → 4OH- 卑金属电极 2Pb → 2Pb2+ + 4e-四、 技术指标精品文档---下载后可任意编辑可燃性气体检测仪XP-3110测量 0～10/0～100%LEL 的可燃性气体高浓度气体检测仪XP-3140测量最高 100vol%的高浓度气体氧气浓度检测仪XP-3180以数字显示氧气浓度。（18VOL%，自动报警）防爆规格：Exibd Ⅱ CT3X 。额定规格：DC 3.0V 0.29A (LR6 2 节串联，2 组并联)。周围温度：50℃使用条件：请在非危险场所更换电池。 请装在便携皮套内使用。五、 基本操作（一）时间设定序号操作显示1在气体浓度画面中，按[MENU]约 3 秒，参照菜单初始画面，显示时间设定画面。2按[MENU]，进入时间设定。[CL5]闪耀。利用 [BZ.STOP]选择设定“年”、“月”、“日”、“时”、“分”。3设定“分”：按[MENU]，[CL5]从闪耀变为常亮，显示“分”的数字变为闪耀。利用[BZ.STOP]或[LIGHT ]▲ 调整，按[MENU]确定。4设定“时”：按[MENU]，[CL4]从闪耀变为常亮，显示“时”的...
