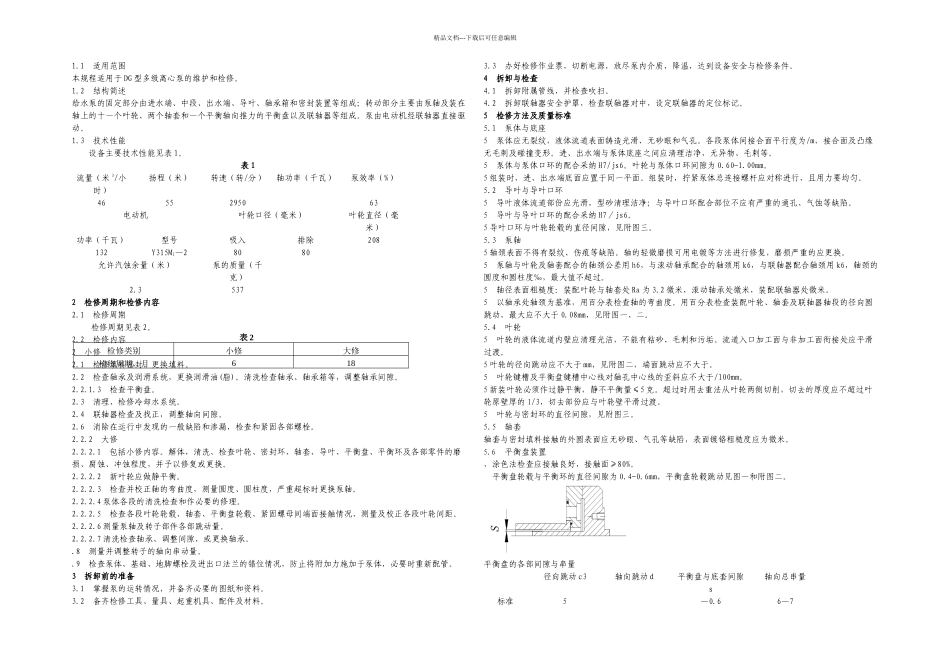

表 2检修类别小修大修检修周期，月618精品文档---下载后可任意编辑1.1 适用范围本规程适用于 DG 型多级离心泵的维护和检修。1.2 结构简述给水泵的固定部分由进水端、中段、出水端、导叶、轴承箱和密封装置等组成；转动部分主要由泵轴及装在轴上的十一个叶轮、两个轴套和一个平衡轴向推力的平衡盘以及联轴器等组成。泵由电动机经联轴器直接驱动。1.3 技术性能设备主要技术性能见表 1。表 1流量（米 3/小时）扬程（米）转速（转/分）轴功率（千瓦）泵效率（%）4655295063电动机叶轮口径（毫米）叶轮直径（毫米）功率（千瓦）型号吸入排除208132Y315M1—28080允许汽蚀余量（米）泵的质量（千克）2.35372 检修周期和检修内容2.1 检修周期检修周期见表 2。2.2 检修内容2 小修2.1 检修填料密封，更换填料。2.2 检查轴承及润滑系统，更换润滑油(脂)。清洗检查轴承、轴承箱等，调整轴承间隙。2.2.1.3 检查平衡盘。2.3 清理、检修冷却水系统。2.4 联轴器检查及找正，调整轴向间隙。2.6 消除在运行中发现的一般缺陷和渗漏，检查和紧固各部螺栓。2.2.2 大修2.2.2.1 包括小修内容。解体，清洗、检查叶轮、密封环、轴套、导叶、平衡盘、平衡环及各部零件的磨损、腐蚀、冲蚀程度，并予以修复或更换。2.2.2.2 新叶轮应做静平衡。2.2.2.3 检查并校正轴的弯曲度，测量圆度、圆柱度，严重超标时更换泵轴。2.2.2.4 泵体各段的清洗检查和作必要的修理。2.2.2.5 检查各段叶轮轮毂、轴套、平衡盘轮毂、紧固螺母间端面接触情况，测量及校正各段叶轮间距。2.2.2.6 测量泵轴及转子部件各部跳动量。2.2.2.7 清洗检查轴承、调整间隙，或更换轴承。.8 测量并调整转子的轴向串动量。.9 检查泵体、基础、地脚螺栓及进出口法兰的错位情况，防止将附加力施加于泵体，必要时重新配管。3 拆卸前的准备3.1 掌握泵的运转情况，并备齐必要的图纸和资料。3.2 备齐检修工具、量具、起重机具、配件及材料。3.3 办好检修作业票，切断电源，放尽泵内介质，降温，达到设备安全与检修条件。4 拆卸与检查4.1 拆卸附属管线，并检查吹扫。4.2 拆卸联轴器安全护罩，检查联轴器对中，设定联轴器的定位标记。5 检修方法及质量标准5.1 泵体与底座5 泵体应无裂纹，液体流道表面铸造光滑、无砂眼和气孔。各段泵体间接合面平行度为/m，接合面及凸缘无毛刺及碰撞变形。进、出水端与泵体底座之间应清理洁净，无异物、毛刺等。5 泵体与泵体口环的配合采纳 H7/js6。...
