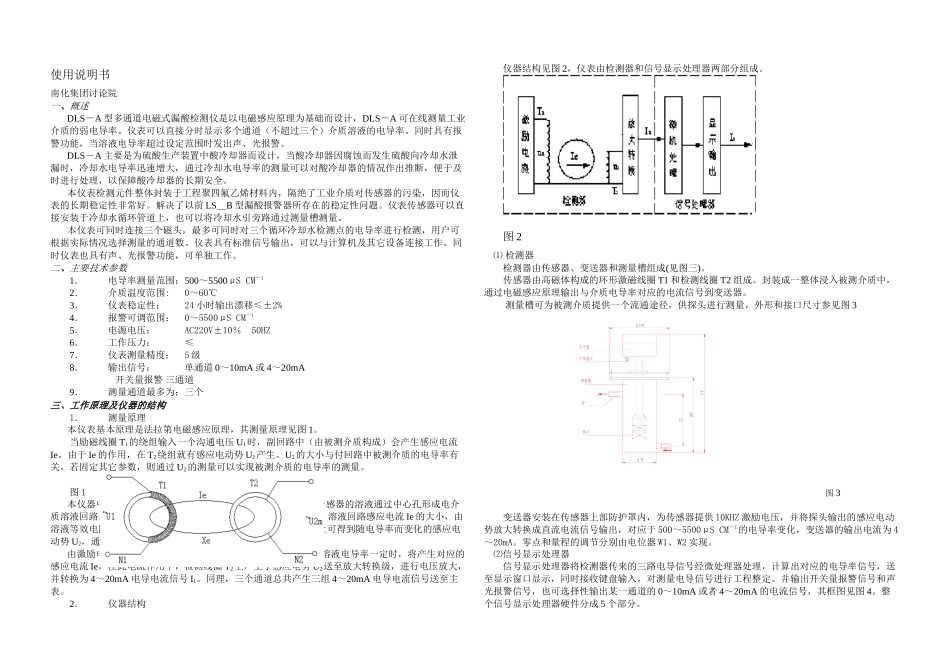

使用说明书南化集团讨论院一、概述DLS－A 型多通道电磁式漏酸检测仪是以电磁感应原理为基础而设计，DLS－A 可在线测量工业介质的弱电导率。仪表可以直接分时显示多个通道（不超过三个）介质溶液的电导率。同时具有报警功能，当溶液电导率超过设定范围时发出声、光报警。DLS－A 主要是为硫酸生产装置中酸冷却器而设计，当酸冷却器因腐蚀而发生硫酸向冷却水泄漏时，冷却水电导率迅速增大，通过冷却水电导率的测量可以对酸冷却器的情况作出推断，便于及时进行处理，以保障酸冷却器的长期安全。本仪表检测元件整体封装于工程聚四氟乙烯材料内，隔绝了工业介质对传感器的污染，因而仪表的长期稳定性非常好。解决了以前 LS＿B 型漏酸报警器所存在的稳定性问题。仪表传感器可以直接安装于冷却水循环管道上，也可以将冷却水引旁路通过测量槽测量。本仪表可同时连接三个磁头，最多可同时对三个循环冷却水检测点的电导率进行检测，用户可根据实际情况选择测量的通道数。仪表具有标准信号输出，可以与计算机及其它设备连接工作。同时仪表也具有声、光报警功能，可单独工作。二、主要技术参数1．电导率测量范围：500～5500μS CM－12．介质温度范围: 0～60℃3．仪表稳定性： 24 小时输出漂移≤±2%4．报警可调范围： 0～5500μS CM－15．电源电压： AC220V±10％ 50HZ6．工作压力： ≤7．仪表测量精度： 5 级8．输出信号： 单通道 0～10mA 或 4～20mA 开关量报警 三通道9．测量通道最多为：三个三、工作原理及仪器的结构1．测量原理本仪表基本原理是法拉第电磁感应原理，其测量原理见图 1。当励磁线圈 T1的绕组输入一个沟通电压 U1时，副回路中（由被测介质构成）会产生感应电流Ie。由于 Ie 的作用，在 T2绕组就有感应电动势 U2产生。U2的大小与付回路中被测介质的电导率有关，若固定其它参数，则通过 U2的测量可以实现被测介质的电导率的测量。图 1本仪器中采纳环形磁芯绕制的传感器，放置于溶液中，包围传感器的溶液通过中心孔形成电介质溶液回路，溶液回路等效电阻 Re=K/Xe，（K 为传感器常数），溶液回路感应电流 Ie 的大小，由溶液等效电阻 Re，也就是溶液导电率 Xe 决定。这样在检测线圈上可得到随电导率而变化的感应电动势 U2，通过计算能测量出瞬时电导值。由激励电路产生的励磁电压 U1作用在激磁线圈 T1上，当被测溶液电导率一定时，将产生对应的感应电流 Ie，在此电流作用下，检测线圈 T2上产生了感应电...
