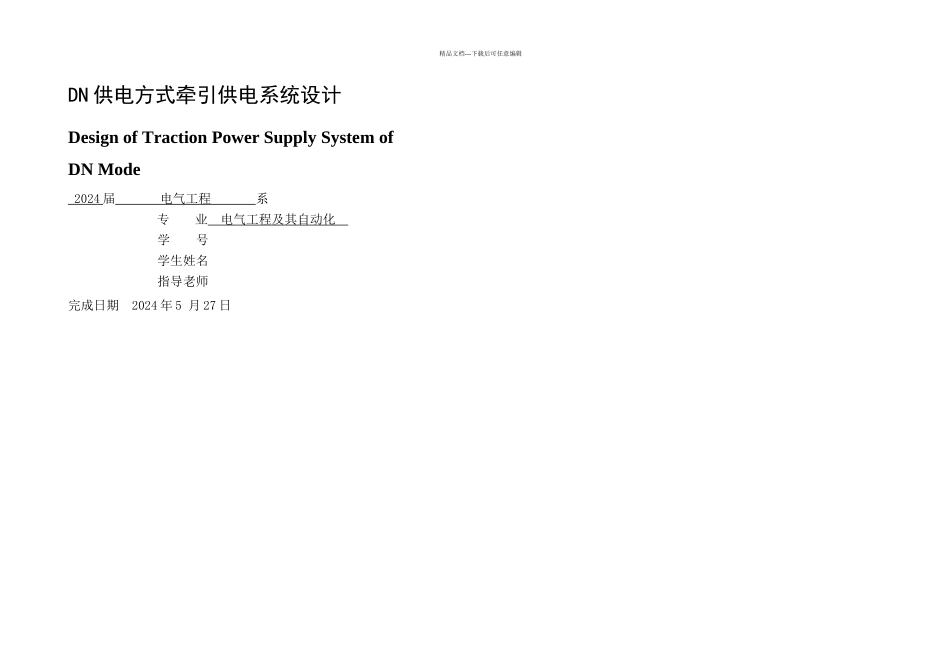

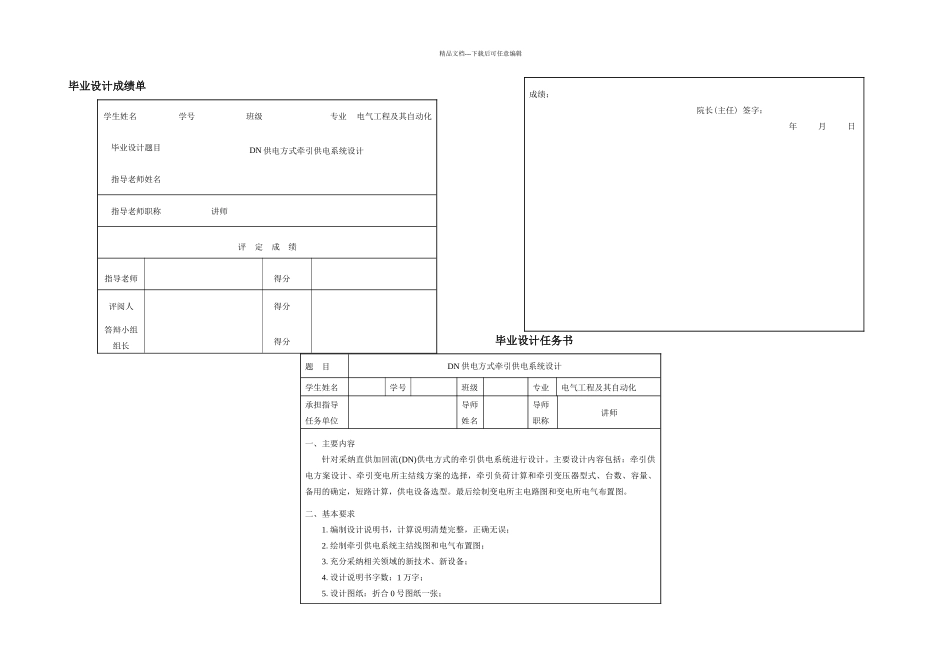

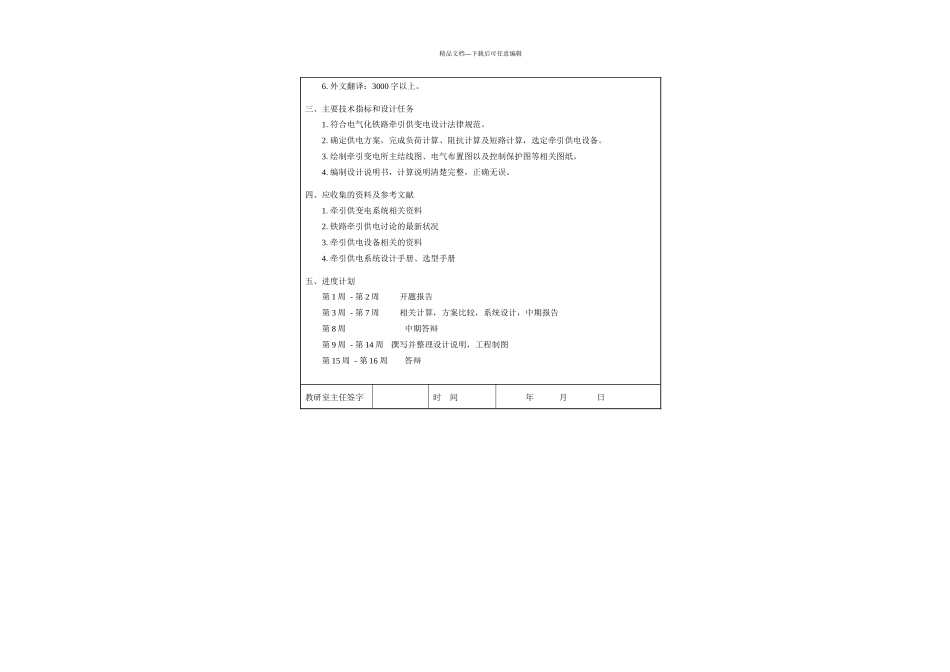

精品文档---下载后可任意编辑DN 供电方式牵引供电系统设计Design of Traction Power Supply System ofDN Mode 2024 届 电气工程 系专 业 电气工程及其自动化 学 号 学生姓名 指导老师完成日期 2024 年 5 月 27 日精品文档---下载后可任意编辑毕业设计成绩单学生姓名学号班级专业电气工程及其自动化毕业设计题目DN 供电方式牵引供电系统设计指导老师姓名指导老师职称讲师评 定 成 绩指导老师得分评阅人得分答辩小组组长得分成绩：院长(主任) 签字：年 月 日毕业设计任务书题 目DN 供电方式牵引供电系统设计学生姓名学号班级专业电气工程及其自动化承担指导任务单位导师姓名导师职称讲师一、主要内容针对采纳直供加回流(DN)供电方式的牵引供电系统进行设计。主要设计内容包括：牵引供电方案设计、牵引变电所主结线方案的选择，牵引负荷计算和牵引变压器型式、台数、容量、备用的确定，短路计算，供电设备选型。最后绘制变电所主电路图和变电所电气布置图。二、基本要求1.编制设计说明书，计算说明清楚完整，正确无误；2.绘制牵引供电系统主结线图和电气布置图；3.充分采纳相关领域的新技术、新设备；4.设计说明书字数：1 万字；5.设计图纸：折合 0 号图纸一张；精品文档---下载后可任意编辑6.外文翻译：3000 字以上。三、主要技术指标和设计任务1.符合电气化铁路牵引供变电设计法律规范。2.确定供电方案，完成负荷计算、阻抗计算及短路计算，选定牵引供电设备。3.绘制牵引变电所主结线图、电气布置图以及控制保护图等相关图纸。4.编制设计说明书，计算说明清楚完整，正确无误。四、应收集的资料及参考文献1.牵引供变电系统相关资料2.铁路牵引供电讨论的最新状况3.牵引供电设备相关的资料4.牵引供电系统设计手册、选型手册五、进度计划第 1 周 - 第 2 周 开题报告第 3 周 - 第 7 周 相关计算，方案比较，系统设计，中期报告第 8 周 中期答辩第 9 周 - 第 14 周 撰写并整理设计说明，工程制图第 15 周 - 第 16 周 答辩教研室主任签字时 间 年 月 日精品文档---下载后可任意编辑毕业设计开题报告题 目DN 供电方式牵引供电系统设计学生姓名学号班级专业 电气工程及其自动化一、选题依据在经济快速进展的今日，对交通运输的要求越来越高，而铁路运输占有了相当大的比重，所以铁路的快速进展是满足时代的需求，他即要满足了国民生产、生活的正常运转，同时有得保证自身的安全...
