DPSK调制与解调系统的MATLAB实现及性能分析

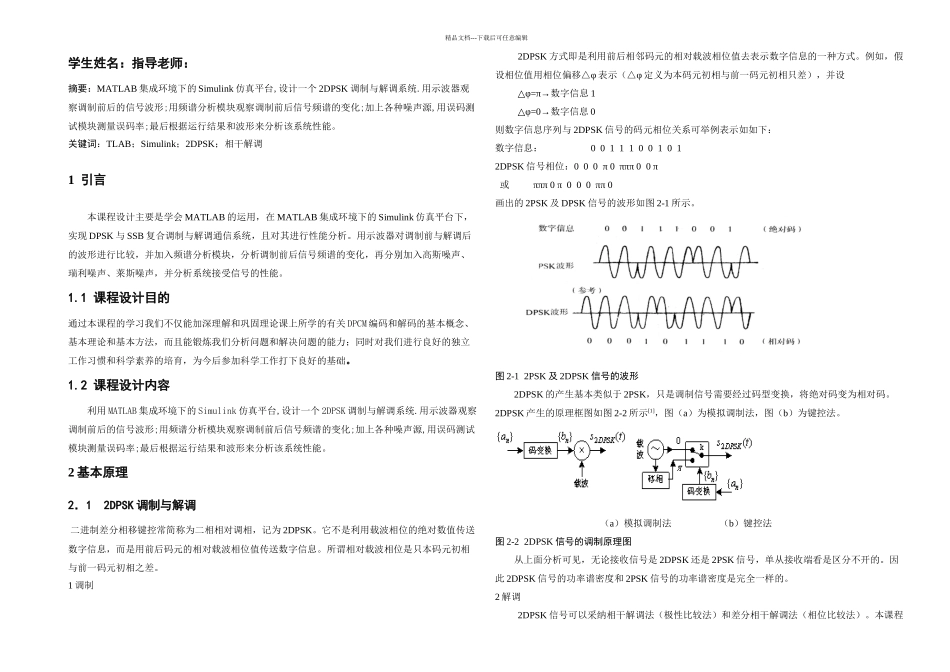

精品文档---下载后可任意编辑学生姓名：指导老师：摘要：MATLAB 集成环境下的 Simulink 仿真平台,设计一个 2DPSK 调制与解调系统.用示波器观察调制前后的信号波形;用频谱分析模块观察调制前后信号频谱的变化;加上各种噪声源,用误码测试模块测量误码率;最后根据运行结果和波形来分析该系统性能。关键词：TLAB；Simulink；2DPSK；相干解调1 引言本课程设计主要是学会 MATLAB 的运用，在 MATLAB 集成环境下的 Simulink 仿真平台下，实现 DPSK 与 SSB 复合调制与解调通信系统，且对其进行性能分析。用示波器对调制前与解调后的波形进行比较，并加入频谱分析模块，分析调制前后信号频谱的变化，再分别加入高斯噪声、瑞利噪声、莱斯噪声，并分析系统接受信号的性能。1.1 课程设计目的通过本课程的学习我们不仅能加深理解和巩固理论课上所学的有关 DPCM 编码和解码的基本概念、基本理论和基本方法，而且能锻炼我们分析问题和解决问题的能力；同时对我们进行良好的独立工作习惯和科学素养的培育，为今后参加科学工作打下良好的基础。1.2 课程设计内容利用 MATLAB 集成环境下的 Simulink 仿真平台,设计一个 2DPSK 调制与解调系统.用示波器观察调制前后的信号波形;用频谱分析模块观察调制前后信号频谱的变化;加上各种噪声源,用误码测试模块测量误码率;最后根据运行结果和波形来分析该系统性能。2 基本原理2．1 2DPSK 调制与解调 二进制差分相移键控常简称为二相相对调相，记为 2DPSK。它不是利用载波相位的绝对数值传送数字信息，而是用前后码元的相对载波相位值传送数字信息。所谓相对载波相位是只本码元初相与前一码元初相之差。1 调制2DPSK 方式即是利用前后相邻码元的相对载波相位值去表示数字信息的一种方式。例如，假设相位值用相位偏移△φ 表示（△φ 定义为本码元初相与前一码元初相只差），并设φ△ =π→数字信息 1φ△ =0→数字信息 0则数字信息序列与 2DPSK 信号的码元相位关系可举例表示如如下：数字信息： 0 0 1 1 1 0 0 1 0 12DPSK 信号相位：0 0 0 π 0 πππ 0 0 π 或 πππ 0 π 0 0 0 ππ 0画出的 2PSK 及 DPSK 信号的波形如图 2-1 所示。图 2-1 2PSK 及 2DPSK 信号的波形2DPSK 的产生基本类似于 2PSK，只是调制信号需要经过码型变换，将绝对码变为相对码。2DPSK 产生的原理框图如图 2-2 所示[1]，图（a）为模拟调制法，图（b）为键控法。（a...
