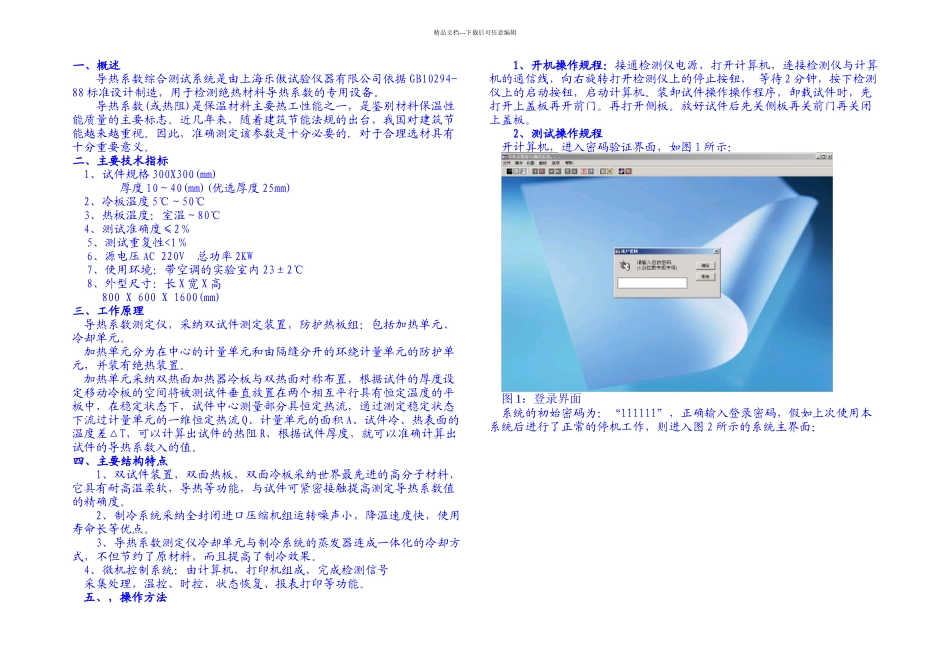

精品文档---下载后可任意编辑一、概述导热系数综合测试系统是由上海乐傲试验仪器有限公司依据 GBl0294-88 标准设计制造，用于检测绝热材料导热系数的专用设备。导热系数(或热阻)是保温材料主要热工性能之一，是鉴别材料保温性能质量的主要标志。近几年来，随着建筑节能法规的出台，我国对建筑节能越来越重视。因此，准确测定该参数是十分必要的．对于合理选材具有十分重要意义。二、主要技术指标 1、试件规格 300X300(mm)厚度 10～40(mm)(优选厚度 25mm)2、冷板温度 5℃～50℃3、热板温度：室温～80℃4、测试准确度≤2％5、测试重复性<1％6、源电压 AC 220V 总功率 2KW7、使用环境：带空调的实验室内 23±2℃8、外型尺寸：长 X 宽 X 高800 X 600 X 1600(mm)三、工作原理导热系数测定仪，采纳双试件测定装置，防护热板组：包括加热单元、冷却单元。加热单元分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元，并装有绝热装置。加热单元采纳双热面加热器冷板与双热面对称布置，根据试件的厚度设定移动冷板的空间将被测试件垂直放置在两个相互平行具有恒定温度的平板中，在稳定状态下，试件中心测量部分具恒定热流，通过测定稳定状态下流过计量单元的一维恒定热流 Q、计量单元的面积 A、试件冷、热表面的温度差△T，可以计算出试件的热阻 R，根据试件厚度，就可以准确计算出试件的导热系数入的值。四、主要结构特点 1、双试件装置，双面热板，双面冷板采纳世界最先进的高分子材料，它具有耐高温柔软，导热等功能，与试件可紧密接触提高测定导热系数值的精确度。 2、制冷系统采纳全封闭进口压缩机组运转噪声小，降温速度快，使用寿命长等优点。 3、导热系数测定仪冷却单元与制冷系统的蒸发器连成一体化的冷却方式，不但节约了原材料，而且提高了制冷效果。4、微机控制系统：由计算机，打印机组成，完成检测信号采集处理，温控、时控、状态恢复、报表打印等功能。五、，操作方法 1、开机操作规程：接通检测仪电源，打开计算机，连接检测仪与计算机的通信线，向右旋转打开检测仪上的停止按钮， 等待 2 分钟，按下检测仪上的启动按钮，启动计算机。装卸试件操作操作程序，卸载试件时，先打开上盖板再开前门。再打开侧板。放好试件后先关侧板再关前门再关闭上盖板。2、测试操作规程开计算机，进入密码验证界面，如图 1 所示：图 1：登录界面系统的初始密码为：“111111”，正确输入登录密码，假如上次使用本系统...
