DSL精简调试手册

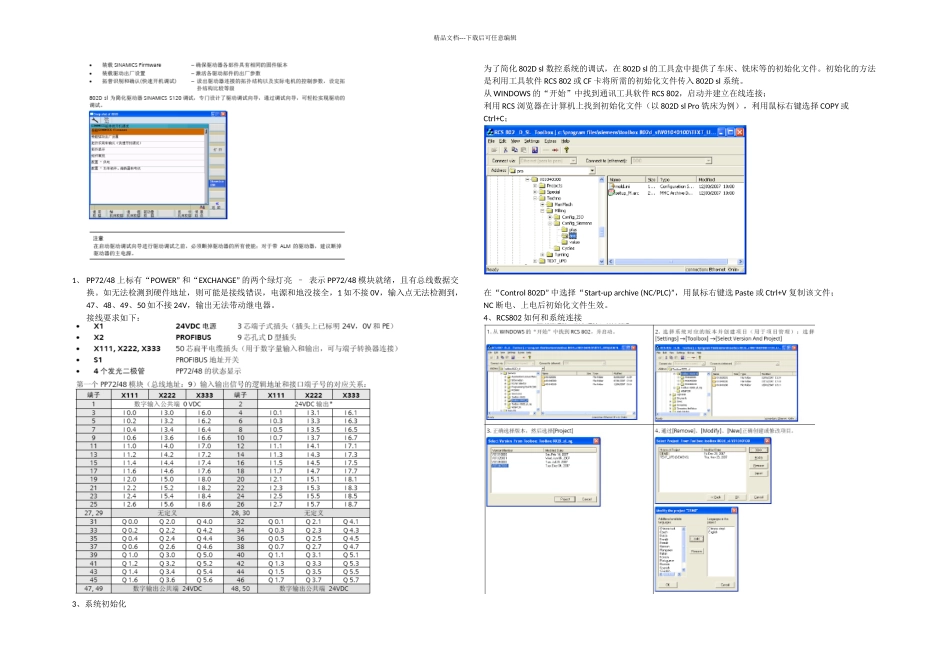

DSL精简调试手册_第1页
1/5

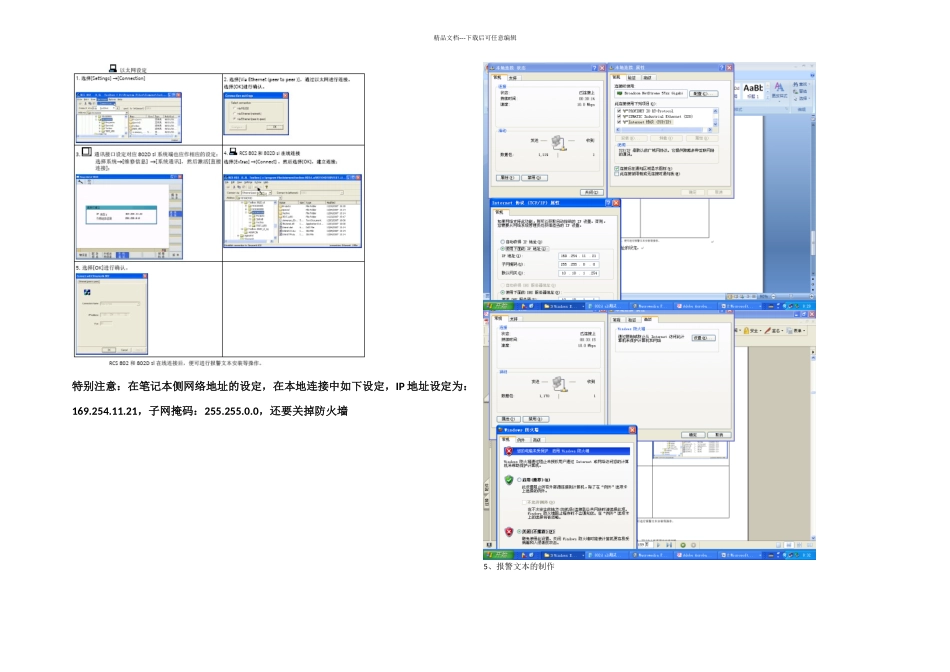

DSL精简调试手册_第2页
2/5

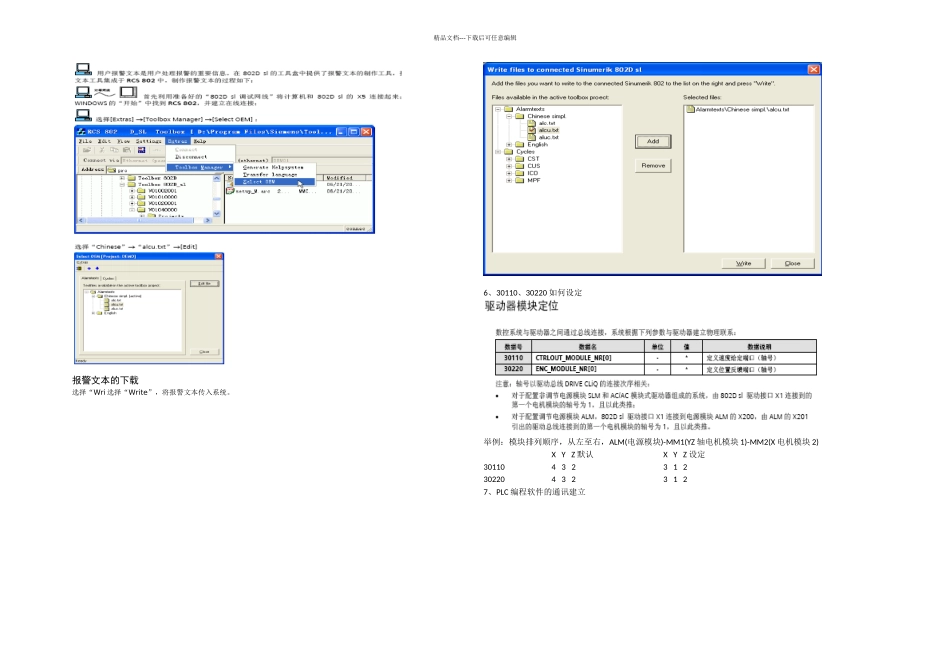

DSL精简调试手册_第3页
3/5
精品文档---下载后可任意编辑1、 PP72/48 上标有“POWER” 和“EXCHANGE” 的两个绿灯亮 – 表示 PP72/48 模块就绪,且有总线数据交换。如无法检测到硬件地址,则可能是接线错误,电源和地没接全,1 如不接 0V,输入点无法检测到,47、48、49、50 如不接 24V,输出无法带动继电器。接线要求如下:3、系统初始化为了简化 802D sl 数控系统的调试,在 802D sl 的工具盒中提供了车床、铣床等的初始化文件。初始化的方法是利用工具软件 RCS 802 或 CF 卡将所需的初始化文件传入 802D sl 系统。从 WINDOWS 的“开始”中找到通讯工具软件 RCS 802,启动并建立在线连接;利用 RCS 浏览器在计算机上找到初始化文件(以 802D sl Pro 铣床为例),利用鼠标右键选择 COPY 或Ctrl+C;在“Control 802D” 中选择“Start-up archive (NC/PLC)”,用鼠标右键选 Paste 或 Ctrl+V 复制该文件;NC 断电、上电后初始化文件生效。4、RCS802 如何和系统连接精品文档---下载后可任意编辑特别注意:在笔记本侧网络地址的设定,在本地连接中如下设定,IP 地址设定为:169.254.11.21,子网掩码:255.255.0.0,还要关掉防火墙5、报警文本的制作精品文档---下载后可任意编辑报警文本的下载选择“Wri 选择“Write”,将报警文本传入系统。6、30110、30220 如何设定举例:模块排列顺序,从左至右,ALM(电源模块)-MM1(YZ 轴电机模块 1)-MM2(X 电机模块 2)X Y Z 默认X Y Z 设定301104 3 23 1 2302204 3 23 1 27、PLC 编程软件的通讯建立精品文档---下载后可任意编辑注意:在笔记本侧网络地址的设定,在本地连接中如下设定,IP 地址设定为:169.254.11.21,子网掩码:255.255.0.0,还要关掉防火墙,和 RCS802 设置一样,通过对等网线传输可不用在 pcu 侧选择 PLC 连接开启?只有通过 com 口传输时才要开启,否侧报 com 开启故障:-1,需要确认8、备份9、PLC 程序需要处理的轴信号V380*0001.5 测量系统 1V380*0002.1 伺服使能V380*4001.7 脉冲使能三个轴信号必须为 1,轴才能运行10、硬件连接 X24 需要接 24V 控制电源,如不接,RDY 灯不亮,驱动拓扑时无法检测到硬件 X24 安装在电源模块左上角,电源模块和电机模块之间通过红色的桥架连接 24V 电源,如不接红色桥架,后面模块 RDY 灯不亮。精品文档---下载后可任意编辑11、螺距补偿
