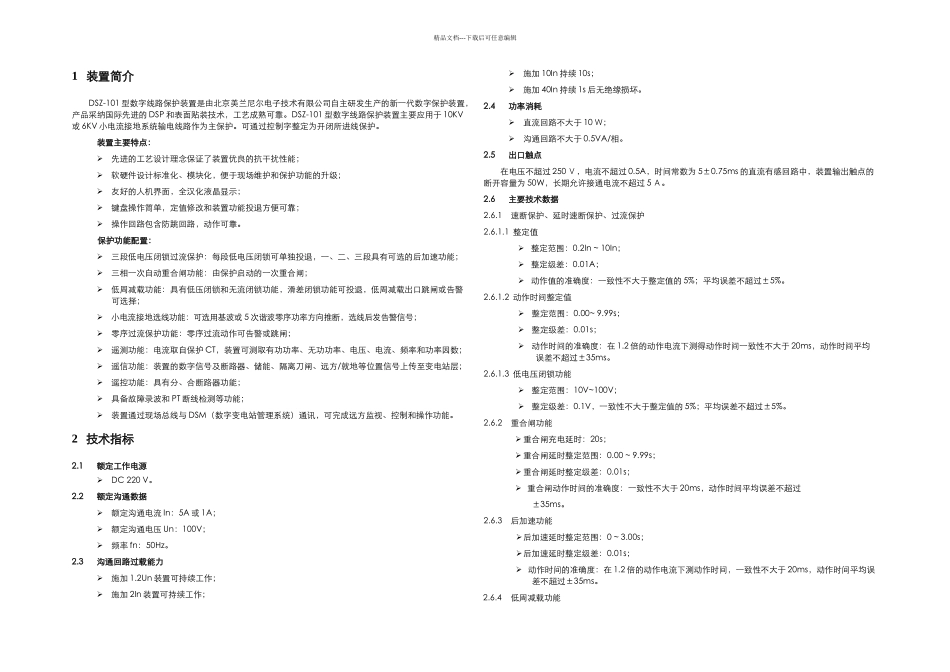

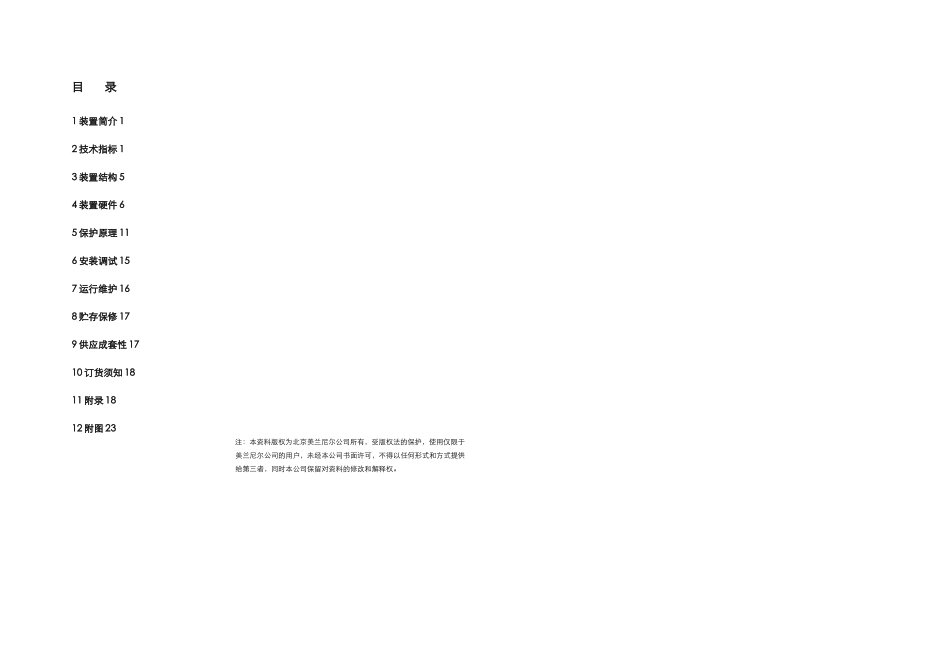

DSZ-101使用说明书MILLENNIA目 录1 装置简介 12 技术指标 13 装置结构 54 装置硬件 65 保护原理 116 安装调试 157 运行维护 168 贮存保修 179 供应成套性 1710 订货须知 1811 附录 1812 附图 23注：本资料版权为北京美兰尼尔公司所有，受版权法的保护，使用仅限于美兰尼尔公司的用户，未经本公司书面许可，不得以任何形式和方式提供给第三者，同时本公司保留对资料的修改和解释权。精品文档---下载后可任意编辑1 装置简介DSZ-101 型数字线路保护装置是由北京美兰尼尔电子技术有限公司自主研发生产的新一代数字保护装置，产品采纳国际先进的 DSP 和表面贴装技术，工艺成熟可靠。DSZ-101 型数字线路保护装置主要应用于 10KV或 6KV 小电流接地系统输电线路作为主保护。可通过控制字整定为开闭所进线保护。装置主要特点：先进的工艺设计理念保证了装置优良的抗干扰性能；软硬件设计标准化、模块化，便于现场维护和保护功能的升级；友好的人机界面，全汉化液晶显示；键盘操作简单，定值修改和装置功能投退方便可靠；操作回路包含防跳回路，动作可靠。保护功能配置：三段低电压闭锁过流保护：每段低电压闭锁可单独投退，一、二、三段具有可选的后加速功能；三相一次自动重合闸功能：由保护启动的一次重合闸；低周减载功能：具有低压闭锁和无流闭锁功能，滑差闭锁功能可投退，低周减载出口跳闸或告警可选择；小电流接地选线功能：可选用基波或 5 次谐波零序功率方向推断，选线后发告警信号；零序过流保护功能：零序过流动作可告警或跳闸；遥测功能：电流取自保护 CT，装置可测取有功功率、无功功率、电压、电流、频率和功率因数；遥信功能：装置的数字信号及断路器、储能、隔离刀闸、远方/就地等位置信号上传至变电站层；遥控功能：具有分、合断路器功能；具备故障录波和 PT 断线检测等功能；装置通过现场总线与 DSM（数字变电站管理系统）通讯，可完成远方监视、控制和操作功能。2 技术指标2.1额定工作电源DC 220 V。2.2额定沟通数据额定沟通电流 In：5A 或 1A；额定沟通电压 Un：100V；频率 fn：50Hz。2.3沟通回路过载能力施加 1.2Un 装置可持续工作；施加 2In 装置可持续工作；施加 10In 持续 10s；施加 40In 持续 1s 后无绝缘损坏。2.4功率消耗直流回路不大于 10 Ｗ； 沟通回路不大于 0.5VA/相。2.5出口触点在电压不超过 250 Ｖ...
