DTII型通用固定式带式输送机说明书

DTII型通用固定式带式输送机说明书_第1页
1/9
DTII型通用固定式带式输送机说明书_第2页
2/9

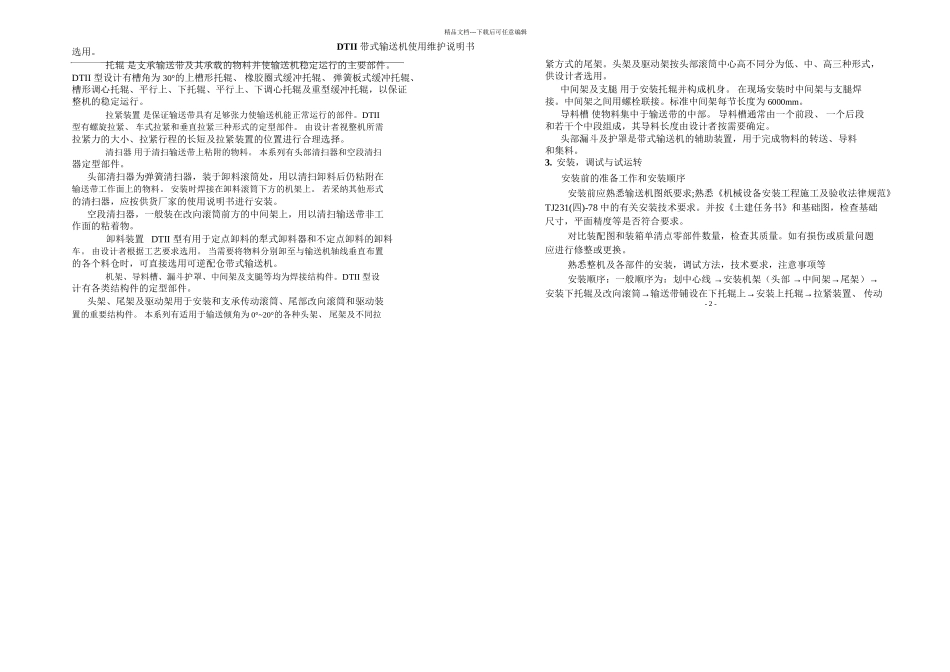

DTII型通用固定式带式输送机说明书_第3页
3/9
精品文档---下载后可任意编辑DTII 型通用固定式带式输送机使用维护说明书精品文档---下载后可任意编辑1、应用范围及特点DTII 带式输送机使用维护说明书DTII 型通用固定式带式输送机是在原 TD75 型试制、使用修改补充的基础上,于 1975 年定型的系列产品,是一般用途的带式输送机。DTII 型通用固定式带式输送机, 是以输送带作曳引和承载构件的连续输送设备。具有运量大、结构合理、使用维护简单、运营费用低廉、通用性强等特点。被广泛用于冶金、矿山、煤炭、建材、化工、电力等行业,用来输送各种块状、粒状等散状物料。也可用来输送成件品。DTII 型通用固定式带式输送机根据输送工艺的要求,可单机输送,也可多台搭接或与其他输送设备组成水平或倾斜输送系统。 输送物料的堆积比重为 500~2500kg/m3。输送机工作环境温度在 -15℃~40℃之间,输送物料的温度在 50℃以下。对有防爆、防腐及耐热、耐寒等特别要求,应实行相应的措施。DTII 型通用固定带式输送机的标准带宽为 500、650、800、1000、1200、1400mm。DTII 型通用固定带式输送机,由设计者根据物料输送的工艺及工矿条件,通过计算选用本系列适宜的定型部件,组合成完整的输送机。2、部件概述输送带是输送机的曳引和承载构件。DTII 型带式输送机采纳普通型橡胶输送带。抗拉体(芯层)有棉帆布、尼龙帆布和聚酯帆布。由设计者根据工艺要求及物料特性,选用不同抗拉体(芯层)的输送带。其芯层数、覆盖胶厚度满足安全、可靠、适用、经济的要求。 驱动装置是输送机的动力部分。 DTII 型备有电动机+减速器驱动和电动滚筒驱动两种方式。电动滚筒适用于小功率、短运距的单机驱动的带式输送机。电机+减速器驱动方式由电动机、减速器、联轴器及逆止器(制动器)等组成。 电动机DTII 型均采纳 Y 系列鼠笼型异步电动机。电动机的防护等级 为IP44。如用于特别工矿,由设计者按有关标准,选用适宜的电动机。减速器 DTII 型有 ZQ(JZQ ) 、ZL 型渐开线圆柱齿轮减速器和 DCY 型圆锥圆柱齿轮减速器系列产品供选用。NEW 行星齿轮减速器用于手选带式输送机,以获得 0.3m/s 的低带速。减速器一般采纳油池润滑、自然冷却。 联轴器 本系列高速端采纳尼龙柱销联轴器,低速端采纳十字滑块联轴器。均用键联接。 逆止器、制动器 为防止输送机有载停车时的逆转,本系列有带式逆止 器、滚柱逆止器及 NF 型逆止器,供设计者视不同的工矿选用。制动器一般在向下运输或水平...
