D线与多面体相交分析

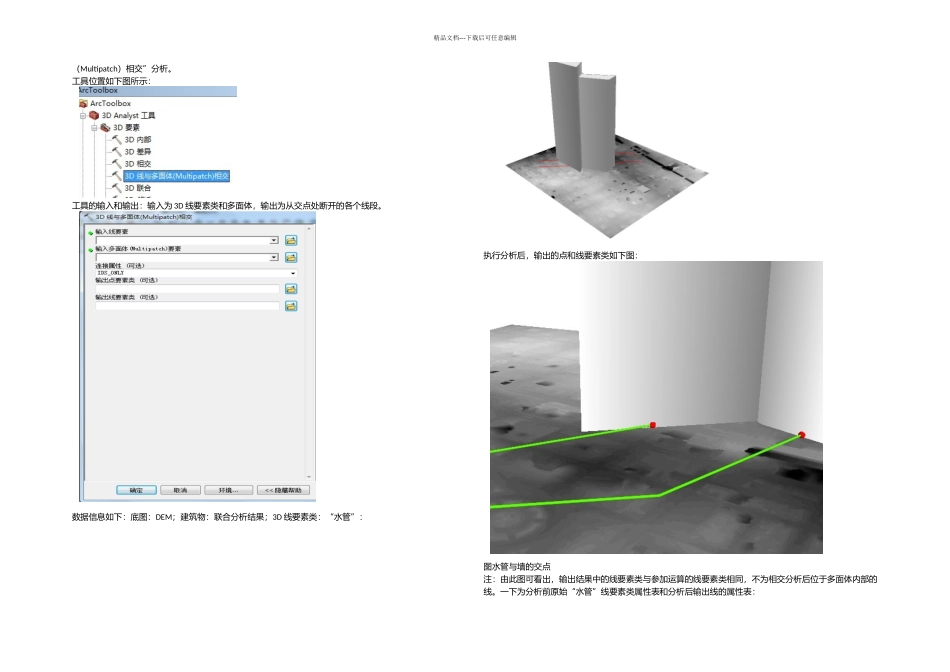

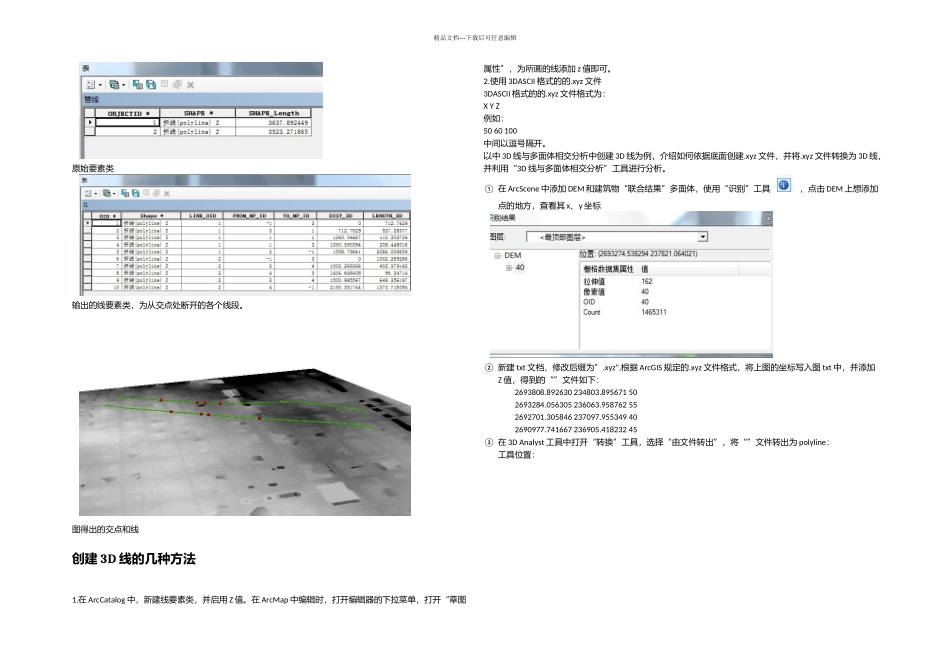

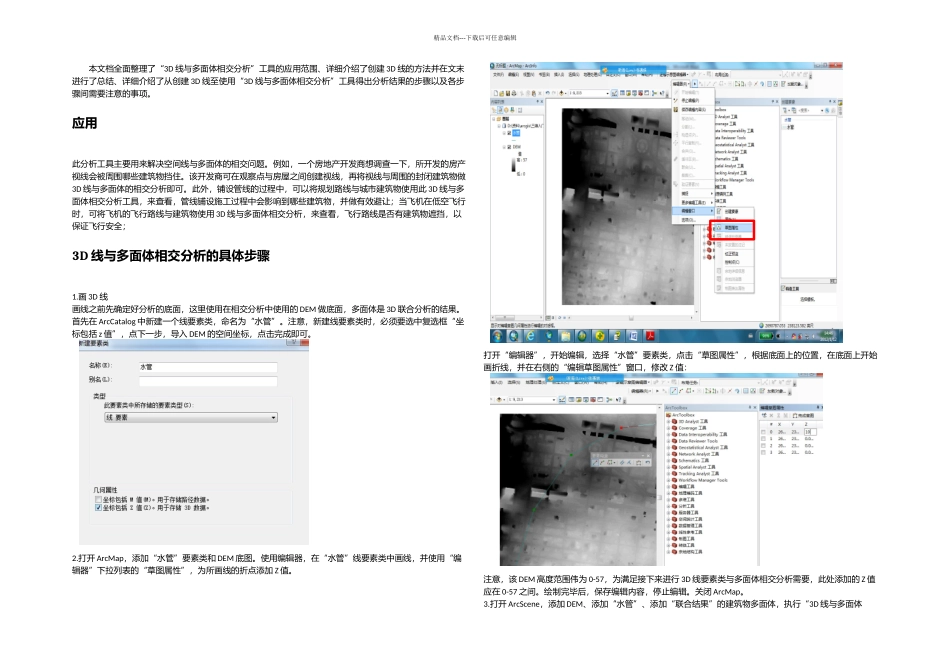

精品文档---下载后可任意编辑本文档全面整理了“3D 线与多面体相交分析”工具的应用范围、详细介绍了创建 3D 线的方法并在文末进行了总结、详细介绍了从创建 3D 线至使用“3D 线与多面体相交分析”工具得出分析结果的步骤以及各步骤间需要注意的事项。应用此分析工具主要用来解决空间线与多面体的相交问题。例如，一个房地产开发商想调查一下，所开发的房产视线会被周围哪些建筑物挡住。该开发商可在观察点与房屋之间创建视线，再将视线与周围的封闭建筑物做3D 线与多面体的相交分析即可。此外，铺设管线的过程中，可以将规划路线与城市建筑物使用此 3D 线与多面体相交分析工具，来查看，管线铺设施工过程中会影响到哪些建筑物，并做有效避让；当飞机在低空飞行时，可将飞机的飞行路线与建筑物使用 3D 线与多面体相交分析，来查看，飞行路线是否有建筑物遮挡，以保证飞行安全；3D 线与多面体相交分析的具体步骤1.画 3D 线画线之前先确定好分析的底面，这里使用在相交分析中使用的 DEM 做底面，多面体是 3D 联合分析的结果。首先在 ArcCatalog 中新建一个线要素类，命名为“水管”。注意，新建线要素类时，必须要选中复选框“坐标包括 z 值”，点下一步，导入 DEM 的空间坐标，点击完成即可。2.打开 ArcMap，添加“水管”要素类和 DEM 底图。使用编辑器，在“水管”线要素类中画线，并使用“编辑器”下拉列表的“草图属性”，为所画线的折点添加 Z 值。打开“编辑器”，开始编辑，选择“水管”要素类，点击“草图属性”，根据底面上的位置，在底面上开始画折线，并在右侧的“编辑草图属性”窗口，修改 Z 值：注意，该 DEM 高度范围伟为 0-57，为满足接下来进行 3D 线要素类与多面体相交分析需要，此处添加的 Z 值应在 0-57 之间。绘制完毕后，保存编辑内容，停止编辑。关闭 ArcMap。3.打开 ArcScene，添加 DEM、添加“水管”、添加“联合结果”的建筑物多面体，执行“3D 线与多面体精品文档---下载后可任意编辑（Multipatch）相交”分析。工具位置如下图所示：工具的输入和输出：输入为 3D 线要素类和多面体，输出为从交点处断开的各个线段。数据信息如下：底图：DEM；建筑物：联合分析结果；3D 线要素类：“水管”：执行分析后，输出的点和线要素类如下图：图水管与墙的交点注：由此图可看出，输出结果中的线要素类与参加运算的线要素类相同，不为相交分析后位于多面体内部的线。一下为分析前原始...
