精品文档---下载后可任意编辑ZJ50(70)D 钻机电传动系统为由沟通控制装置(GEN 柜)、直流控制装置(SCR 柜)、司钻控制台、PLC 系统、沟通电动机控制中心 (MCC)及电磁刹车控制器等主要部分组成

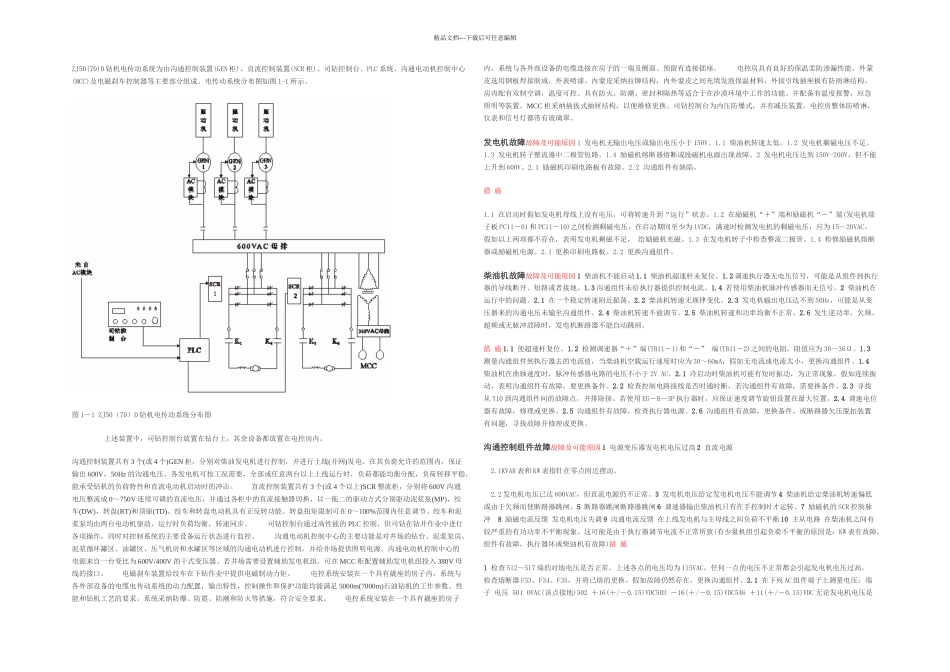

电传动系统分布图如图 1-1 所示
图 1－1 ZJ50（70）D 钻机电传动系统分布图 上述装置中，司钻控制台放置在钻台上，其余设备都放置在电控房内
沟通控制装置共有 3 个(或 4 个)GEN 柜，分别对柴油发电机进行控制，并进行上线(并网)发电
在其负荷允许的范围内，保证输出 600V，50Hz 的沟通电压
各发电机可按工况需要，全部或任意两台以上上线运行时，负荷都能均衡分配，负荷转移平稳， 能承受钻机的负荷特性和直流电动机启动时的冲击
直流控制装置共有 3 个(或 4 个以上)SCR 整流柜，分别将 600V 沟通电压整流成 0～750V 连续可调的直流电压，并通过各柜中的直流接触器切换，以一拖二的驱动方式分别驱动泥浆泵(MP)，绞车(DW)，转盘(RT)和顶驱(TD)
绞车和转盘电动机具有正反转功能
转盘扭矩限制可在 0～100%范围内任意调节
绞车和泥 浆泵均由两台电动机驱动，运行时负荷均衡，转速同步
司钻控制台通过高性能的 PLC 控制，供司钻在钻井作业中进行 各项操作，同时对控制系统的主要设备运行状态进行监控
沟通电动机控制中心的主要功能是对井场的钻台、泥浆泵房、泥浆循环罐区、油罐区、压气机房和水罐区等区域的沟通电动机进行控制，并给井场提供照明电源
沟通电动机控制中心的电源来自一台变比为 600V/400V 的干式变压器
若井场需要设置辅助发电机组，可在 MCC 柜配置辅助发电机组投入 380V 母 线的接口
电磁刹车装置给绞车在下钻作业中提供电磁制动力矩
电控系统安装在一个具有撬座的房子内，系统与各外部设备的电缆电传动系统的动力配置，输出特性，控制
