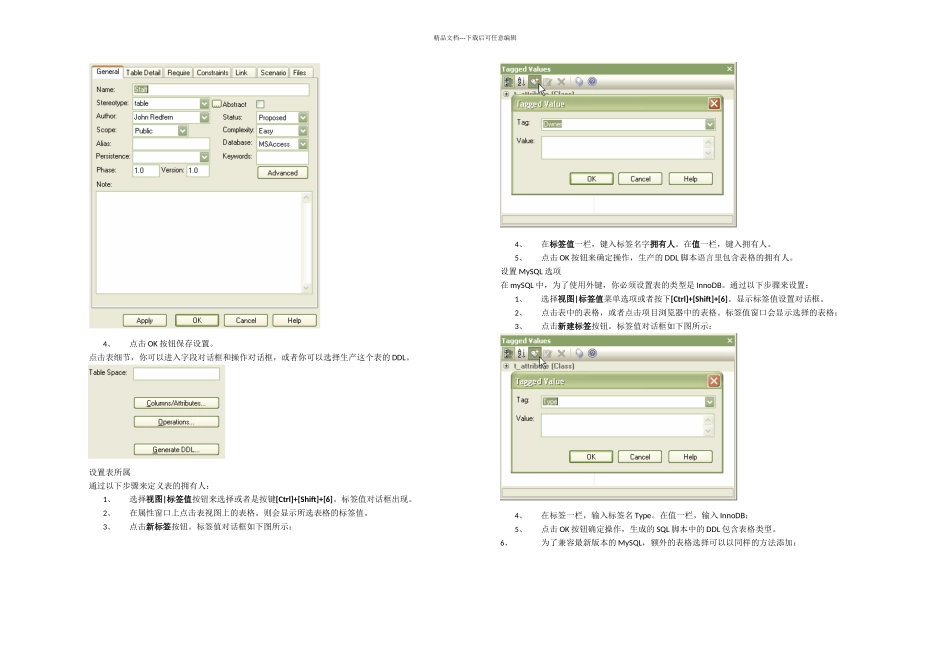

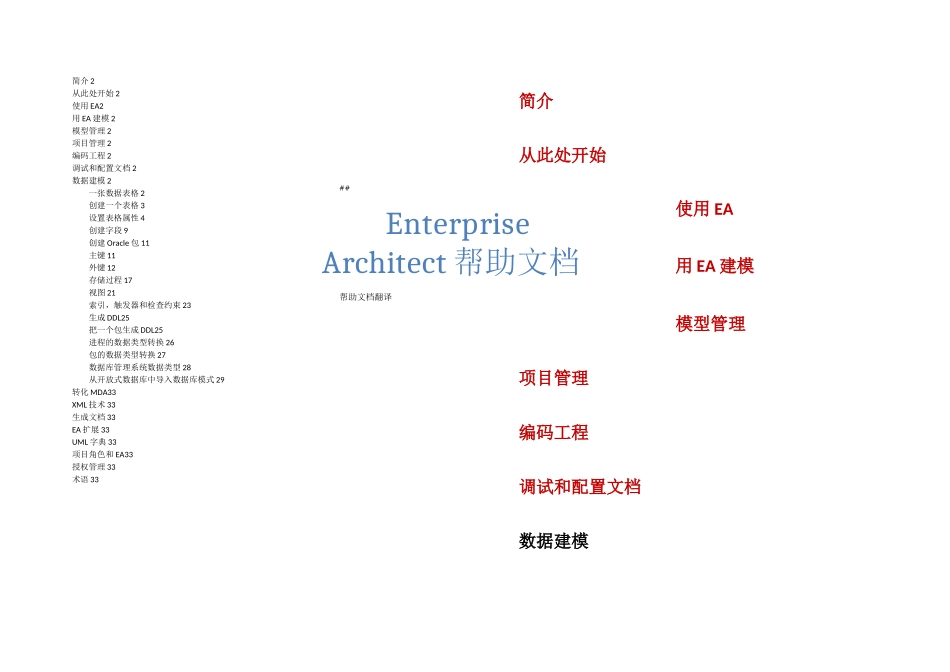

简介 2从此处开始 2使用 EA2用 EA 建模 2模型管理 2项目管理 2编码工程 2调试和配置文档 2数据建模 2一张数据表格 2创建一个表格 3设置表格属性 4创建字段 9创建 Oracle 包 11主键 11外键 12存储过程 17视图 21索引,触发器和检查约束 23生成 DDL25把一个包生成 DDL25进程的数据类型转换 26包的数据类型转换 27数据库管理系统数据类型 28从开放式数据库中导入数据库模式 29转化 MDA33XML 技术 33生成文档 33EA 扩展 33UML 字典 33项目角色和 EA33授权管理 33术语 33简介从此处开始使用 EA用 EA 建模模型管理项目管理编码工程调试和配置文档数据建模##Enterprise Architect 帮助文档帮助文档翻译精品文档---下载后可任意编辑一张数据表格下面展示了一个数据模型表,上面有三个表格,相互之间用主外键连接起来。上面同样展示了主外键的操作。你也可以添加其他操作:检验,触发器,约束性,索引。一个数据模型表在 EA 中表现为一个类表,创建方法和其他类型的表一样。创建一个表格什么是表?关系模型数据库中,最基础的模型结构就是“表”。一个表代表了具有相同结构的一系列记录。UML数据模型配置文件中的表表现为一个衍型类,这就是说,一个带着衍型的类元素作用于它之上。一个表的图标表示在图表的右上方。创建一个表通过以下步骤创建一个表:1、选择一个表;2、选择工具条选项中的更多工具|扩展|数据模型菜单;3、点击元素列中的表格元素,然后点击表。一个表格就展示在表上了;4、假如类:表 n 属性对话框没有显示,双击表来显示它;5、在名称一栏,键入一个合适的名称,根据需要键入其他的属性。6、点击 OK 按钮。设置表格属性一旦你创建了一个表,你可以设置它的属性。下面描述的大部分表的属性都可以在属性对话框里设置,一小部分通过键入标签值来实现,比如说,设置表所属人的值,或者,为了和 MySQL 兼容,需要设置表选项。选择数据库类型最重要的是正确的为一个表设置它的数据库类型。这定义了一系列的数据类型,可以用于定义字段,也可以声明生成的是哪一种的 DDL 语言。EA 支持如下的数据库:DB2;Informix;Ingres;InterBase;MS Access;MySQL;Oracle 9i 和 10i;PostgreSQL;SQL Server2000 和 2024;SQL Server7;Sybase Adaptive Server Anywhere(Sybase ASA);Sybase Adaptive Server Enterprise(Sybase ASE)。通过以下步骤设置数据库类型:1、双...
