ENVI对SAR数据的预处理过程详细

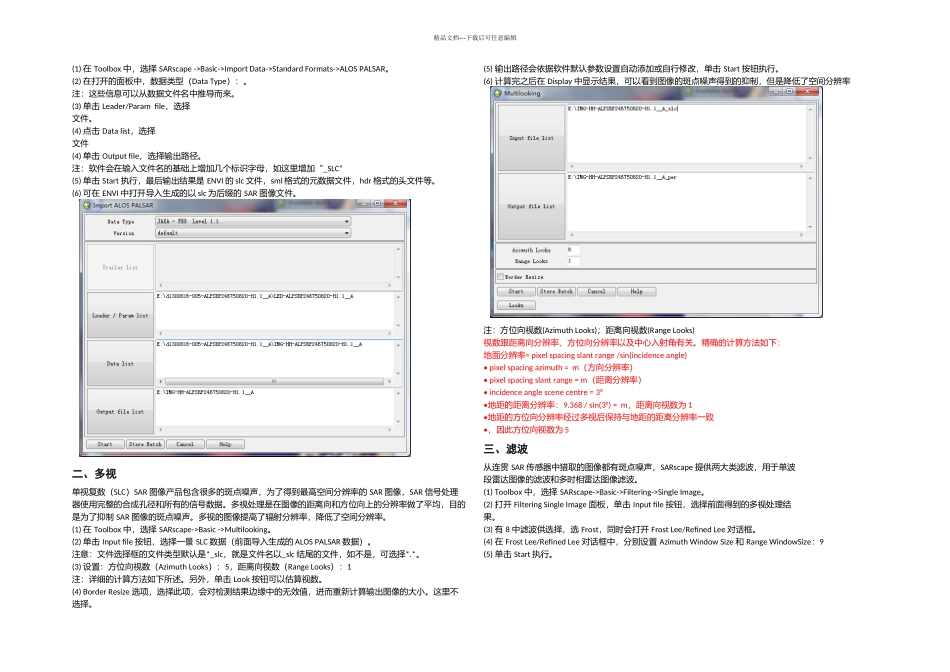

ENVI对SAR数据的预处理过程详细_第1页
1/5

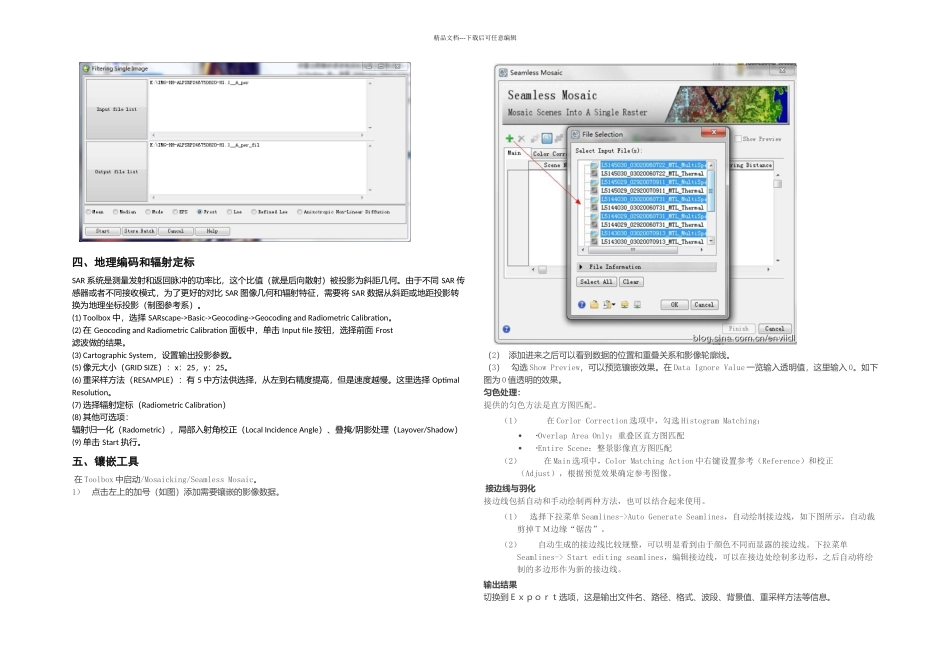

ENVI对SAR数据的预处理过程详细_第2页
2/5

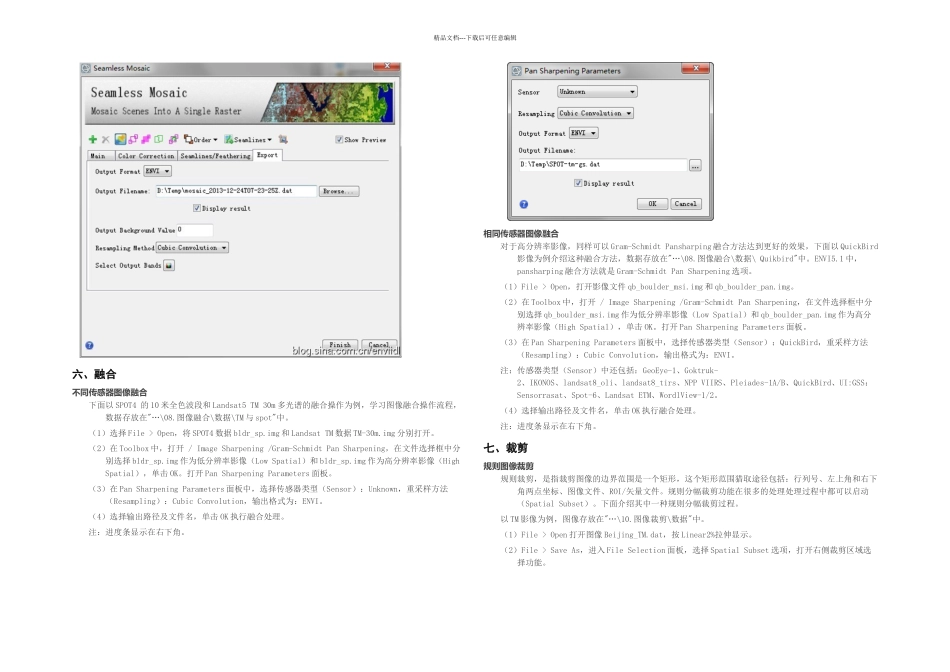

ENVI对SAR数据的预处理过程详细_第3页
3/5
精品文档---下载后可任意编辑(1) 在 Toolbox 中,选择 SARscape ->Basic->Import Data->Standard Formats->ALOS PALSAR。(2) 在打开的面板中,数据类型(Data Type):。注:这些信息可以从数据文件名中推导而来。(3) 单击 Leader/Param file,选择文件。(4) 点击 Data list,选择文件(4) 单击 Output file,选择输出路径。注:软件会在输入文件名的基础上增加几个标识字母,如这里增加“_SLC”(5) 单击 Start 执行,最后输出结果是 ENVI 的 slc 文件,sml 格式的元数据文件,hdr 格式的头文件等。(6) 可在 ENVI 中打开导入生成的以 slc 为后缀的 SAR 图像文件。二、多视单视复数(SLC)SAR 图像产品包含很多的斑点噪声,为了得到最高空间分辨率的 SAR 图像,SAR 信号处理器使用完整的合成孔径和所有的信号数据。多视处理是在图像的距离向和方位向上的分辨率做了平均,目的是为了抑制 SAR 图像的斑点噪声。多视的图像提高了辐射分辨率,降低了空间分辨率。(1) 在 Toolbox 中,选择 SARscape->Basic ->Multilooking。(2) 单击 Input file 按钮,选择一景 SLC 数据(前面导入生成的 ALOS PALSAR 数据)。注意:文件选择框的文件类型默认是*_slc,就是文件名以_slc 结尾的文件,如不是,可选择*.*。(3) 设置:方位向视数(Azimuth Looks):5,距离向视数(Range Looks):1注:详细的计算方法如下所述。另外,单击 Look 按钮可以估算视数。(4) Border Resize 选项,选择此项,会对检测结果边缘中的无效值,进而重新计算输出图像的大小。这里不选择。(5) 输出路径会依据软件默认参数设置自动添加或自行修改,单击 Start 按钮执行。(6) 计算完之后在 Display 中显示结果,可以看到图像的斑点噪声得到的抑制,但是降低了空间分辨率注:方位向视数(Azimuth Looks);距离向视数(Range Looks)视数跟距离向分辨率、方位向分辨率以及中心入射角有关。精确的计算方法如下:地面分辨率= pixel spacing slant range /sin(incidence angle)• pixel spacing azimuth = m(方向分辨率)• pixel spacing slant range = m(距离分辨率)• incidence angle scene centre = 3°•地距的距离分辨率:9.368 / sin(3°) = m,距离向视数为 1•地距的方位向分辨率经过多视后保持与地距的距离分辨率一致•,因此方位向视数为 5三、滤波从连贯 SAR 传感器中猎取...
